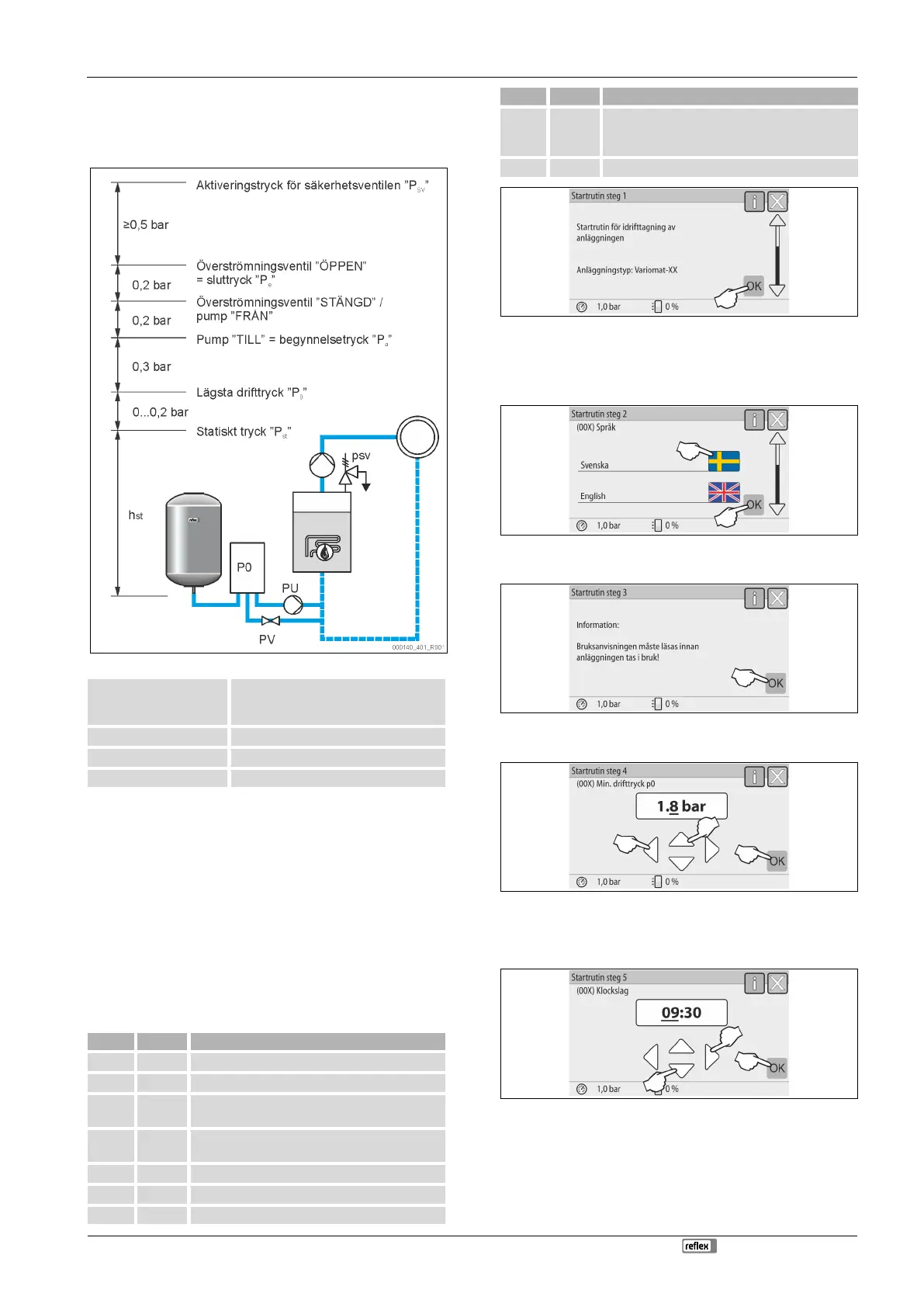

8.2 Kopplingspunkt Variomat
Det lägsta drifttrycket ”P
0
” bestäms via tryckhållningens position. I styrningen
beräknas kopplingspunkten för magnetventilen ”PV” och pumpen ”PU” utifrån
det lägsta drifttrycket ”P
0
”.
Det lägsta drifttrycket ”P
0
” beräknas enligt följande:
P
0
= P
st
+ P
D
+ 0,2 bar*
Mata in det beräknade värdet i styrningens
startrutin, 8.3 "Bearbeta styrningens
startrutin", 415.
P
st
= h
st
/10 h
st
i meter
D
för säkringstemperaturer ≤ 100 °C
P
D
= 0,5 bar för säkringstemperaturer = 110 °C
*Tillägg på 0,2 bar rekommenderas, i extremfall inget tillägg
att underskrida lägsta drifttrycket ”P
0
”. Därigenom utesluts
undertryck, förångning och kavitation.
8.3 Bearbeta styrningens startrutin
Observera!
För handhavande av manöverpanelen
10.1 "Handhavande av
Startrutinen är till för inställning av parametrarna för det första idrifttagandet
av enheten. Den börjar med en första tillkoppling av styrningen och ställs bara
in en gång. Senare ändringar eller kontroller av parametrarna utförs i
kundmenyn, 10.3 "Göra inställningar i styrningen", 418.
Inställningsmöjligheterna är tilldelade en tresiffrig PM-kod.
1 Början av startrutinen
2 001 Välja språk
3
Påminnelse: Läs bruksanvisningen före montering och
idrifttagande!
4 005 Ställa in lägsta drifttryck P
O
, 8.2 "Kopplingspunkt
Variomat", 415.
5 002 Ställa in klockslag
6 003 Ställa in datum
7 121 Välja nominell volym baskärl
8 Nolljustering: Baskärlet måste vara tomt!
Det kontrolleras att nivåmätningens signal
överensstämmer med det valda baskärlet
9 Slut på startrutinen. Stoppdriften är aktiv.
Då enheten kopplas in för första gången visas automatiskt startrutinens första
sida:
1. Tryck på kommandoknappen ”OK”.
– Startrutinen växlar till nästa sida.
2. Välj önskat språk och bekräfta inmatningen med kommandoknappen
”OK”.
3. Läs hela driftsinstruktionen före idrifttagandet och kontrollera att
monteringen har utförts korrekt.
4. Ställ in det beräknade lägsta drifttrycket och bekräfta inmatningen med
kommandoknappen ”OK”.
– För beräkning av lägsta drifttryck, 8.2 "Kopplingspunkt
Variomat", 415.
5. Ställ in tiden. Klockslaget sparas i styrningens felminne om ett fel
uppstår.
– Välj ut indikeringsvärdet med kommandoknapparna ”vänster” och
”höger”.
– Ändra indikeringsvärdet med kommandoknapparna ”upp” och
”ned”.
– Bekräfta inmatningarna med kommandoknappen ”OK”.
