Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Teknik veriler
506
— Türk Variomat Touch — 09.09.2022-Rev. C

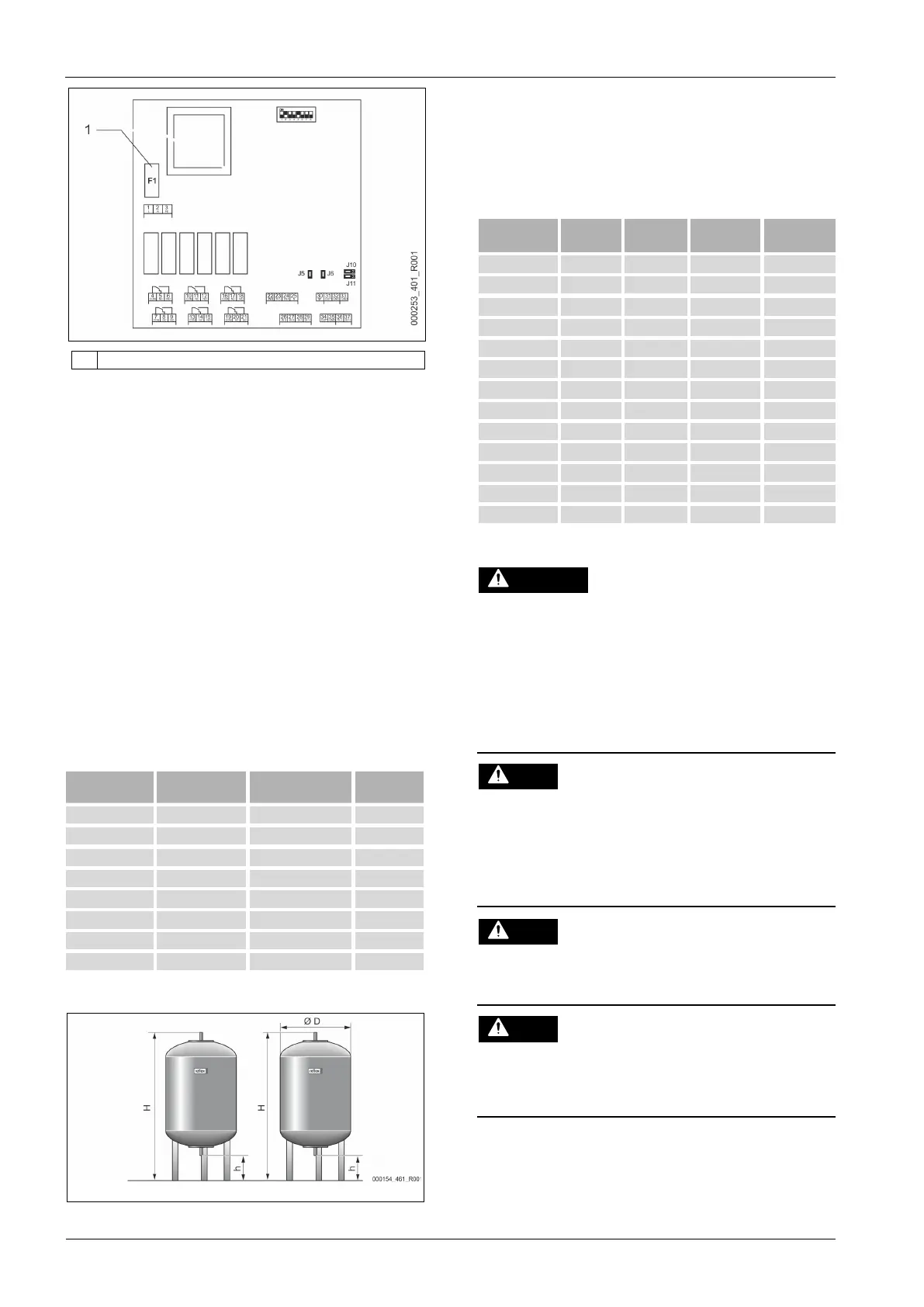

1 Hassas sigorta F1 (250 V, 0, 16 A gecikmeli)
Aşağıdaki işlemleri yapın.
1. I/0 modülünü gerilim beslemesinden ayırın.
• Elektrik fişini modülden çekin.
2. Terminal bölümünün kapağını açın.
3. Muhafaza kapağını çıkartın.
4. Arızalı sigortayı değiştirin.
5. Muhafaza kapağını takın
6. Terminal kapağını kapatın.
7. Modülün gerilim beslemesini elektrik fişi ile tesis edin.
Sigortanın değişimi tamamlanmıştır.
6 Teknik veriler
6.1 Kontrol ünitesi

Bilgi!
Aşağıdaki değerler tüm kumanda üniteleri için
geçerlidir:
- Müsaade edilen akış sıcaklığı:
–
Müsaade edilen işletim sıcaklığı:
-
Müsaade edilen ortam sıcaklığı:
-
Koruma derecesi:
–
RS-485 arabirimlerinin sayısı:
–
IO modülü:
–
Kumanda ünitesi elektrik gerilimi:
– Ses seviyesi:
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Opsiyonel
230 V; 2 A
55 db
Tip
Elektrik gücü [kW]
Elektrik bağlantısı
[Hz; A]
Ağırlık [kg]
VS 2-1/35 1,1 50; 5 29
VS 2-1/60 1,1 50; 5 37
VS 2-1/75 1,1 50; 5 50
VS 2-1/95 1,1 50; 5 53
VS 2-2/35 1,2 50; 5 58
VS 2-2/60 2,2 50; 10 61
VS 2-2/75 2,2 50; 10 89
VS 2-2/95 2,2 50; 10 92
6.2 Hazneler
Ana hazne Müteakip hazne

Bilgi!
Ana hazneler için isteğe bağlı ısı yalıtımı temin edilebilir,
 4.6
"Opsiyonel ek donanım",

503.

Bilgi!
Aşağıdaki değerler tüm hazneler için geçerlidir:
– İşletim basıncı:
–
Bağlantı:
6 bar
G1 "
Tip
Çap Ø "D"
[mm]
Ağırlık [kg]
Yükseklik "H”
[mm]
Yükseklik "y"
[mm]
200 634 37 1060 146
300 634 54 1360 146
400 740 65 1345 133
500 740 78 1560 133
600 740 94 1810 133
800 740 149 2275 133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
1500 1200 465 2130 350
2000
1200
565
2590
350
3000 1500 795 2590 380
4000 1500 1080 3160 380
5000 1500 1115 3695 380
7 Montaj
TEHLİKE
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek yaralanmalar.
Akım taşıyan bileşenlere temas edilmesi halinde hayati tehlikeye yol
açabilecek yaralanmalar meydana gelebilir.
• Cihaza giden besleme hattının gerilimsiz ve tekrar çalıştırılmaya karşı
emniyete alınmış olduğundan emin olun.
• Sistemin başka kişiler tarafından tekrar çalıştırılamayacağından emin
olun.
• Cihazın elektrik bağlantısındaki montaj çalışmalarının sadece bir
elektrik teknisyeni tarafından ve yerel olarak yürürlükte olan elektro
teknik kurallara uygun şekilde gerçekleştirilmiş olduğundan emin
olun.
İKAZ
Basınç altında dışarı çıkan sıvı nedeniyle yaralanma tehlikesi
Bağlantılarda, hatalı montaj, demontaj (sökme işlemi) durumunda veya
bakım çalışmaları sırasında, sıcak suyun veya sıcak buharın basınç altıda
aniden dışarı fışkırdığında yanmalar veya yaralanmalar meydana gelebilir.
• Usulüne uygun montaj, sökme ve bakım çalışmalarının yapılmasını
sağlayın.
• Bağlantılarda montaj, sökme ve bakım çalışmaları uygulamadan önce
tesisin basınçsız olduğundan emin olun.
İKAZ
Sıcak yüzeylerde yanma tehlikesi
Isıtma tesislerinde yüksek yüzey sıcaklığı nedeniyle cilt yanabilir.
• Koruyucu eldiven takın.
• Cihazın yakınına uygun uyarı işaretlerini yerleştirin.
İKAZ
Düşme veya çarpma nedeniyle yaralanma tehlikesi
Montaj sırasında düşme veya tesis parçaların çarpma nedeniyle
yaralanmalar.
• Kişisel koruyucu ekipmanı kullanın (kask, koruyucu kıyafet, iş eldiveni,
iş ayakkabıları).

Bilgi!
Tekniğe uygun montajı ve işletime almayı montaj, işletime alma ve
bakım belgelerinde onaylayın. Garanti hakları için bu ön koşuldur.
–
İlk işletime alma ve yıllık bakım işlemini, Reflex müşteri
hizmetlerine yaptırın.
