Variomat Touch — 09.09.2022-Rev. C
Deutsch —

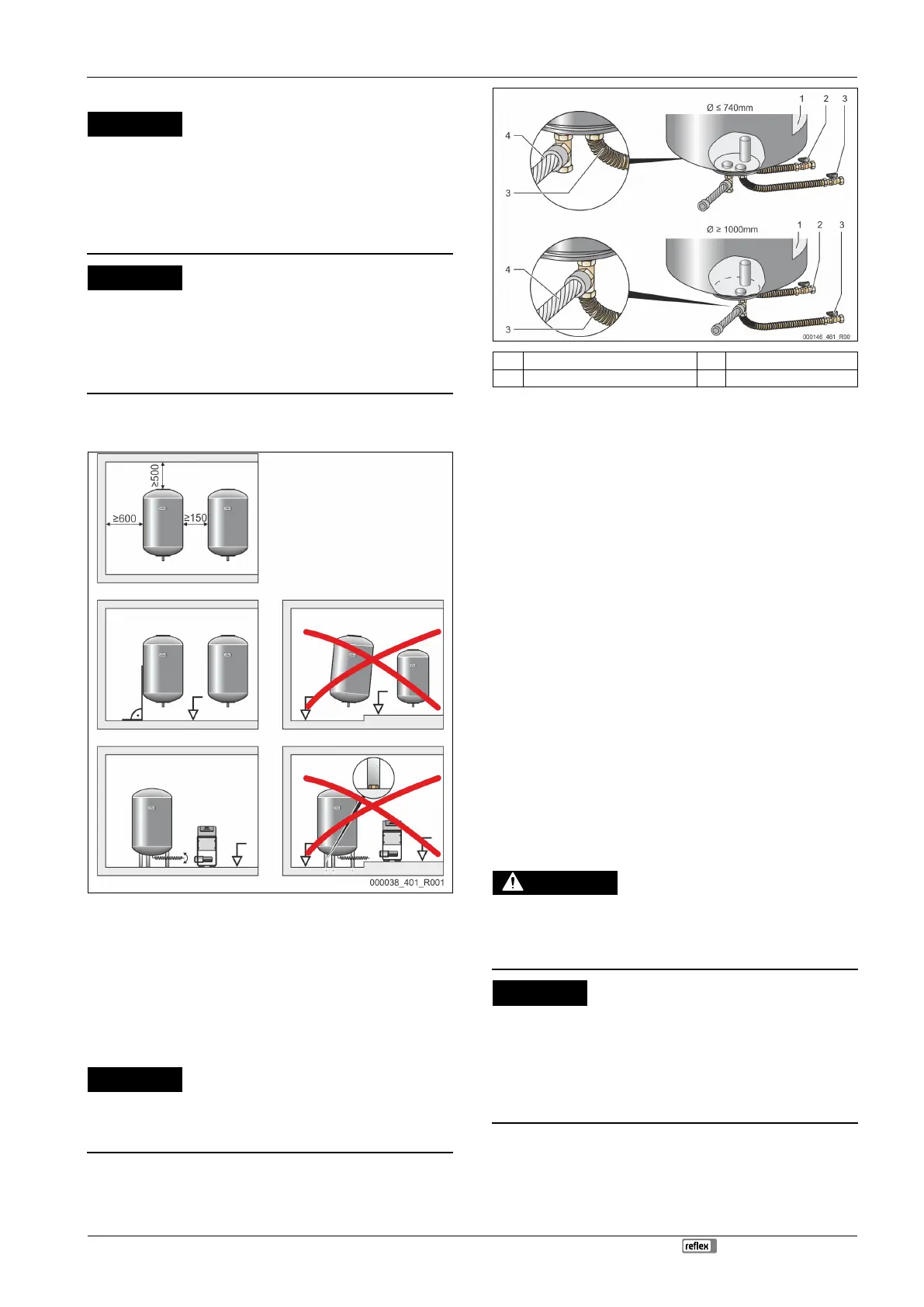

7.3.3 Aufstellung der Gefäße
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der Anlage
können zusätzliche Belastungen des Gerätes entstehen.
• Die Rohrleitungen sind kraft- und momentfrei anzuschließen und
schwingungsfrei zu verlegen.
• Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder
Apparate.
• Bei Rückfragen wenden Sie sich an den Reflex After Sales & Service.
ACHTUNG
Geräteschaden durch Trockenlaufen der Pumpe
Bei unsachgemäßem Anschluss der Pumpe, besteht die Gefahr des
Trockenlaufens.
• Der Anschluss Überströmsammler und der Anschluss der Pumpe dürfen
nicht vertauscht werden.
• Achten Sie auf den richtigen Anschluss der Pumpe mit dem
Beachten Sie die folgenden Hinweise bei der Aufstellung des Grundgefäßes und
der Folgegefäße:
• Alle Flanschöffnungen der Gefäße sind Besichtigungs- und
Wartungsöffnungen.
– Stellen Sie die Gefäße mit einem ausreichenden Seiten- und
Deckenabstand auf.
• Stellen Sie die Gefäße auf einer festen Ebene auf.
• Achten Sie auf eine rechtwinklige und freistehende Position der Gefäße.
• Verwenden Sie Gefäße gleicher Bauarten und gleicher Abmessungen beim
Einsatz von Folgegefäßen.
• Gewährleisten Sie die Funktion der Niveaumessung „LIS“.
• Stellen Sie die Steuereinheit mit den Gefäßen auf einer Ebene auf.
Die Bohrlöcher in den Gefäßfüßen dienen ausschließlich der
Transportsicherung.
• Verbinden Sie die Gefäße nicht fest mit dem Boden.
2 Anschlussset „Überströmleitung“ 4 Anschlussset Folgegefäß
• Richten Sie das Grundgefäß aus, 7.3.1 "Positionierung", 10.
• Montieren Sie das Anschlussset (2) und (3) mit den Verschraubungen und
Dichtungen an den Anschlüssen am unteren Behälterflansch des
Grundgefäßes.
– Achten Sie darauf, das Anschlussset für die Überströmleitung an den
Anschluss (2) unter dem Aufkleber (1) anzuschließen. Wenn Sie die
Anschlüsse vertauschen, besteht die Gefahr, dass die Pumpe trocken
läuft.
– Bei Gefäßen bis Ø 740 mm:
• Das Anschlussset (2) und (3) an den beiden freien 1-Zoll-
Rohrnippel vom Behälterflansch anschließen.
• Das Anschlussset (4) vom Folgegefäß mit dem T-Stück am
Abgang des Behälterflansches anschließen.
– Bei Gefäßen ab Ø 1000 mm:
• Das Anschlussset (2) am 1-Zoll-Rohrnippel des
Behälterflansches anschließen.
• Das Anschlussset (3) und (4) mit dem T-Stück am 1-Zoll-
Rohrnippel des Behälterflansches anschließen.
Hinweis!
Montieren Sie am optionalen Folgegefäß das beiliegende Anschlussset
(4). Verbinden Sie das Anschlussset (4) bauseits mit einer flexiblen
Rohrleitung zum Grundgefäß.
s Sicherheitsventil an der Hydraulik des Variomaten dient nur der
Absicherung des Gefäßes. Es dient nicht der Absicherung der
angeschlossenen Anlage. Die Ausblasleitung ist so zu verlegen, dass
keine Gefahr beim Abblasen entsteht.
7.3.4 Hydraulischer Anschluss
7.3.4.1 Anschluss an das Anlagensystem
Verbrennungen von Haut und Augen durch heißen Wasserdampf.
Aus dem Sicherheitsventil kann heißer Wasserdampf austreten. Der heiße
Wasserdampf führt zu Verbrennungen der Haut und Augen.
• Stellen Sie sicher, dass die Abblasleitung des Sicherheitsventils so
verlegt wird, dass eine Personengefährdung ausgeschlossen ist.
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der Anlage
können zusätzliche Belastungen des Gerätes entstehen.
• Die Rohrleitungen sind kraft- und momentfrei anzuschließen und
schwingungsfrei zu verlegen.
• Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder
Apparate.
• Bei Rückfragen wenden Sie sich an den Reflex After Sales & Service.
Hinweis!
Jeder Gefäßanschluss ist wasserseitig mit einem Kappenventil und einer
Entleerungseinrichtung zu versehen.
