Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Asennus
Variomat Touch — 09.09.2022-Rev. C Suomi —
435

Huomautus!
Punnituskenno ei ole iskunkestävä eikä sitä saa maalata!
7.4 Kytkentä- ja lisäsyöttövaihtoehdot
7.4.1 Toiminta
Sen hetkinen täyttötaso määritetään perussäiliössä tasoanturin "LIS" avulla ja
analysoidaan ohjauksessa. Vähimmäistäyttötason arvo tulee syöttää ohjauksen
asiakasvalikkoon. Mikäli vähimmäistäyttömäärä alitetaan, lisäsyöttöventtiili
”WV” aukeaa ja täyttää perussäiliön.

Huomautus!
Juomavesiverkosta tapahtuvan lisäsyötön täydentämisek
si Reflex
tarjoaa täyttösetin, johon kuuluvat integroitu järjestelmäerotin ja
Fillsoft-pehmennyslaitteet,

4.6 "Valinnaiset lisävarusteet",

428.

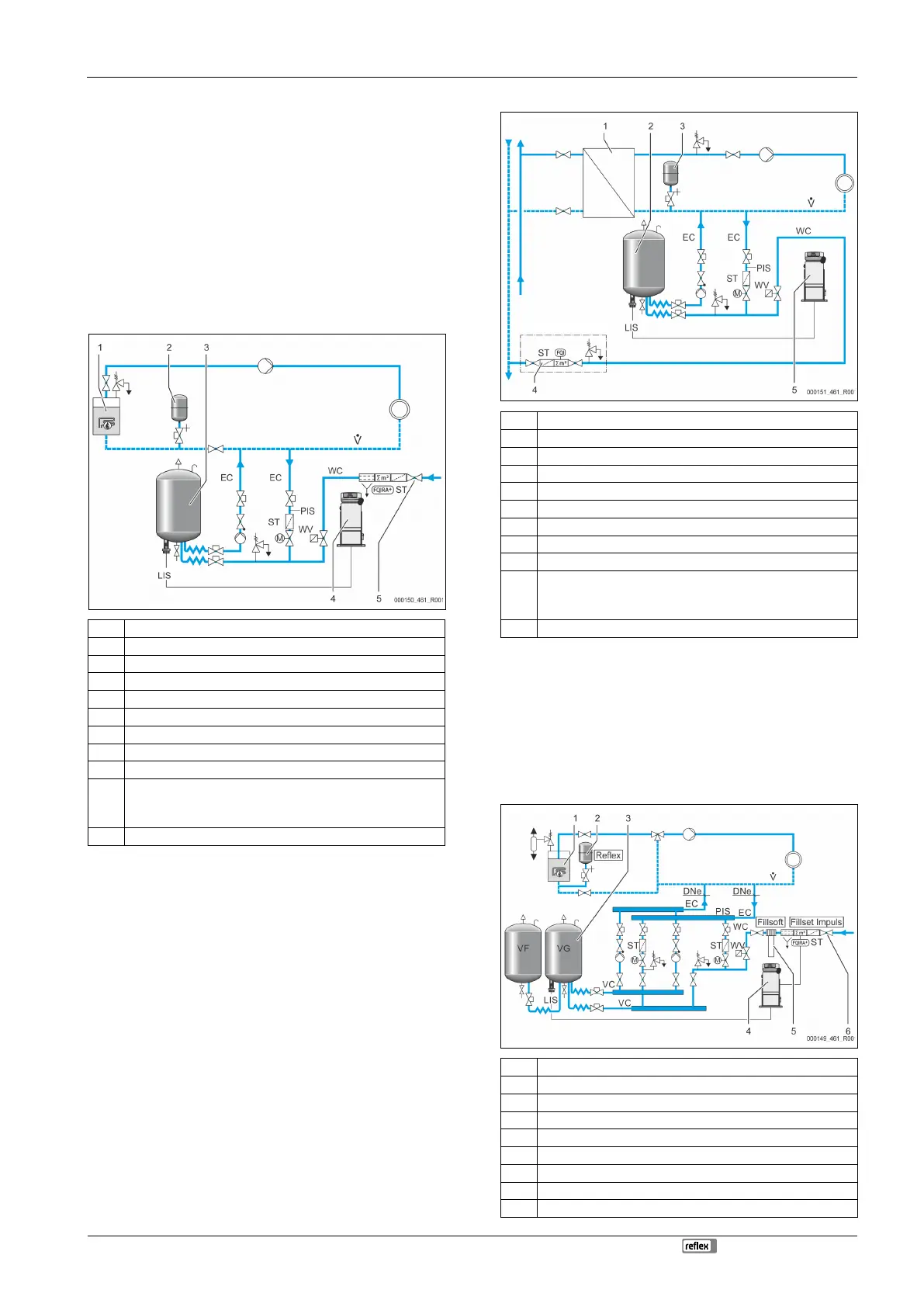

7.4.1.1 Käyttö yksikattilaisessa laitoksessa
1 Lämmönkehitin
2
Painepaisuntasäiliö "MAG"
3 Perussäiliö
4 Ohjausyksikkö
5 Reflex-täyttösarja
ST Lianerotin
WC Lisäsyöttöletku
PIS Paineenmittausmuunnin
WV Lisäsyötön magneettiventtiili
EC Kaasunpoistoletku
• Laitoksesta tulevalle, runsaasti kaasua sisältävälle vedelle.
• Laitokseen syötettävälle vedelle, josta kaasu on poistettu.
LIS Tason mittaus
Yksikattilainen laitos ≤ 350 kW, veden lämpötila < 100 °C.
• Kytke silloin, kun lisäsyöttöön käytetään juomavettä, Reflex-täyttösarja ja
integroitu järjestelmäerotin eteen.
• Jos et kytke eteen Reflex-täyttösarjaa, käytä lianerotinta "ST" siten, että
suodattimen silmäkoko ≥ 0,25 mm.

Huomautus!
Lisäsyöttöveden on laadultaan täytettävä voimassa olevien
määräysten, esim. VDI 2035,
vaatimukset.
–
Jos laatuvaatimukset eivät täyty, käytä juomavesiputkistosta
peräisin olevan lisäsyöttöveden pehmentämiseen Reflex
Fillsoftia.
7.4.1.2 Käyttö kaukolämmön talokeskuksessa
1 Talokohtainen kaukolämpöasema
2 Perussäiliö
3 Painepaisuntasäiliö "MAG"
4 Asennuspaikan lisäsyöttöyksikkö
5 Ohjausyksikkö
WC Lisäsyöttöletku
PIS Paineenmittausmuunnin
WV Lisäsyötön magneettiventtiili
ST Lianerotin
EC Kaasunpoistoletku
• Laitoksesta tulevalle, runsaasti kaasua sisältävälle vedelle.
• Laitokseen syötettävälle vedelle, josta kaasu on poistettu.
LIS Tason mittaus
Kaukolämpövesi sopii erityisen hyvin lisäsyöttövedeksi.
• Veden valmistelua ei silloin tarvita.
Käytä lianerotinta "ST" lisäsyöttöön siten, että suodattimen silmäkoko
≥ 0,25 mm.

Huomautus!
Tähän tarvitaan kaukolämpöveden toimittajan lupa.
7.4.1.3 Käyttö laitoksessa, jossa on keskitetty paluuvirtauksen sekoitus
1 Lämmönkehitin
2 Painepaisuntasäiliö "MAG"
3 Perussäiliö
4 Ohjausyksikkö
5 Reflex Fillsoft
6 Impuls-täyttösarja
WC Lisäsyöttöletku
PIS Paineenmittausmuunnin
WV Lisäsyötön magneettiventtiili
