Variomat Touch — 09.09.2022-Rev. C
Español —
ATENCIÓN
Daños en el dispositivo debidos al arranque de la bomba
Al arrancar la bomba pueden producirse daños materiales en la bomba en
caso de que gire el motor de la bomba en la rueda del ventilador con un
destornillador.
• Conecte sin tensión la bomba antes de apretar con un destornillador el
motor de la bomba en la rueda del ventilador.
Tras un tiempo de pausa prolongado (el dispositivo no tiene corriente o se halla
en el modo de parada) es posible una inmovilización de la bomba. Antes de la
nueva puesta en marcha apriete las bombas con un destornillador en la rueda
del ventilador de los motores de la bomba.
¡Nota!
La inmovilización de las bombas se evita durante el servicio mediante un
arranque forzoso tras 24 horas.
10 Control

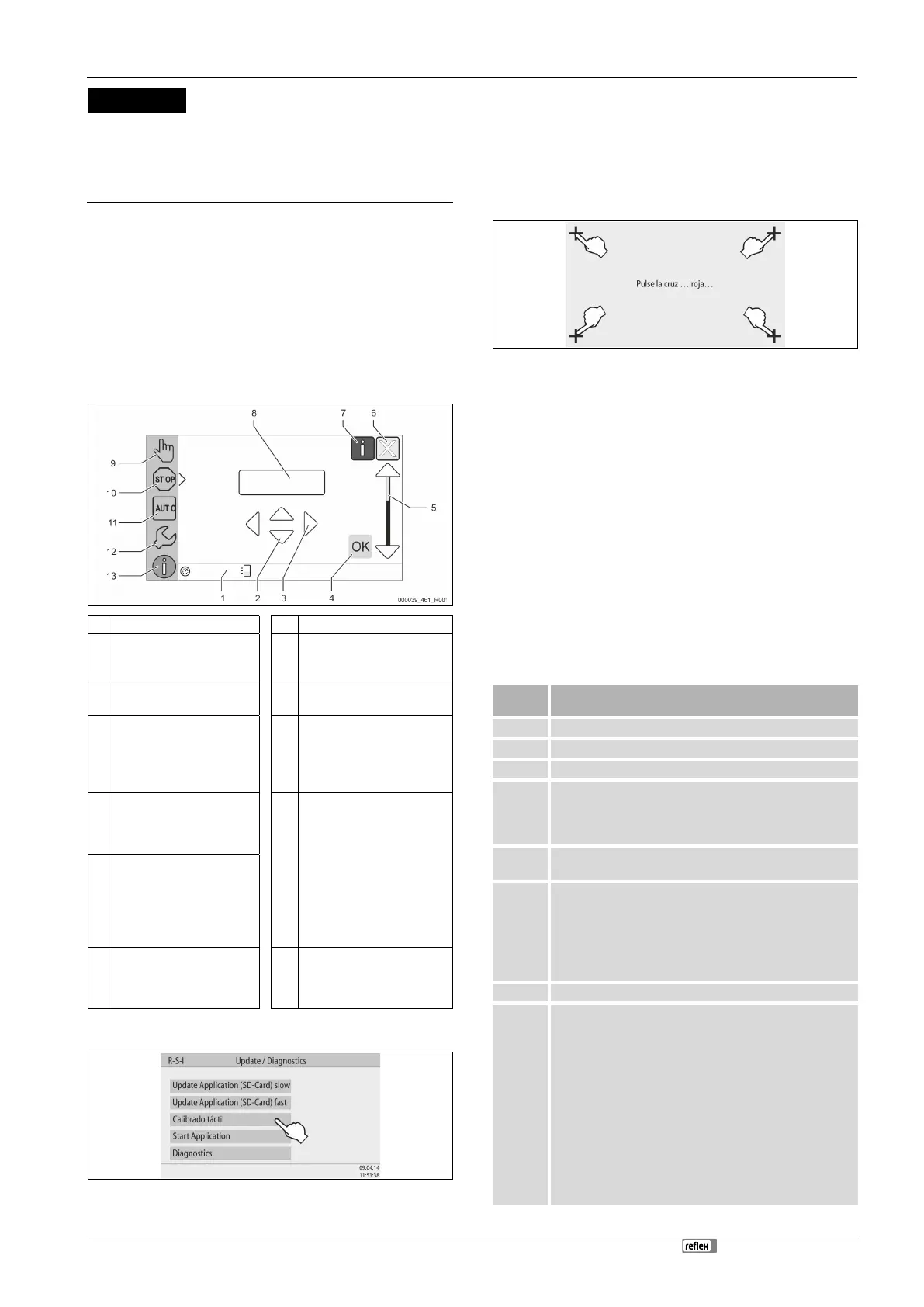

10.1 Manejo del panel de mando
1 Línea de mensajes 8 Valor de indicación
2
Botones "▼"/"▲"
• Ajustar cifras.
9 Botón "Modo manual"
• Para comprobaciones de
funcionamiento.
3
Botones "
"/"
"
• Seleccionar cifras.
10 Botón "Modo de parada"
• Para la puesta en servicio.
4 Botón "OK"
• Confirmar/autorizar
entrada.
• Seguir hojeando en el
menú.
11 Botón "Modo automático"
• Para uso continuo.
5
Desplazamiento "hacia
arriba"/"hacia abajo"
• Avanzar (scroll) en el
menú.
12 Botón "Menú de configuración"
• Para el ajuste de
parámetros.
• Memoria de fallos.
• Memoria de parámetros.
• Ajustes de visualización.
• Información sobre el
recipiente básico.
• Información de la versión
de software.
6 Botón "Hojear hacia atrás"
• Cancelar.
• Hojear hacia atrás hasta
el menú principal.
7
Botón "Mostrar textos de
ayuda"
• Visualización de textos
de ayuda.
13 Botón "Menú de información"
• Visualización de
información general.
10.2 Calibrado de la pantalla táctil
En caso de que no se haya ejecutado correctamente el accionamiento de los
botones deseados, puede calibrarse la pantalla táctil.
1. Desconecte el dispositivo a través del interruptor general.
2. Toque con el dedo de forma continua el campo táctil.
3. Conecte el interruptor general mientras mantiene el contacto con el campo
táctil.
– La unidad de control cambia automáticamente al iniciar el programa
a la función "Update/Diagnostics".
4. Pulse el botón "Calibrado táctil".
5. Pulse de forma consecutiva las cruces mostradas en la pantalla táctil.
6. Desconecte el dispositivo a través del interruptor general y, a continuación,
vuelva a conectarlo.
La pantalla táctil está completamente calibrada.
10.3 Realización de los ajustes en el control
Los ajustes en el control pueden realizarse independientemente del modo de
funcionamiento seleccionado respectivamente.
10.3.1 Menú del cliente
10.3.1.1 Vista general del menú del cliente
Los valores específicos de la instalación se corrigen y consultan a través del menú
del cliente. Durante la primera puesta en servicio, en primer lugar deben
adaptarse los ajustes de fábrica a las condiciones específicas de la instalación.
¡Nota!
Descripción del control,
10.1 "Manejo del panel de mando", 91.
A las opciones de ajuste se les ha asignado un código PM de tres cifras
001 Seleccionar el idioma
002 Ajustar la hora
003 Ajustar la fecha
Ejecutar ajuste a cero
– El recipiente básico debe estar vacío
– Se comprueba si la señal de la medición de nivel es viable
con el recipiente básico seleccionado.
005 Ajustar la presión de servicio mínima P
0
, 8.2 "Puntos de
conmutación del Variomat", 87.
Desgasific.>
010 • Programa de desgasificación
– Sin desgasificación
– Desgasificación permanente
– Desgasificación a intervalos
– Desgasificación de seguimiento
011 • Tiempo de la desgasificación permanente
Realimentación >
023 • Tiempo de realimentación máximo …min
024 • Ciclos de realimentación máximos … /2 h
027 • Con contador de agua "Sí/No"
– en caso de "Sí" seguir con 028
– en caso de "No" seguir con 007
028 • Cantidad de realimentación (reinicio) "Sí/No"
– en caso de "Sí", restaurar al valor "0"
029 • Cantidad de realimentación máxima ... l
030 • Descalcificación "Sí/No"
– en caso de "Sí" seguir con 031
– en caso de "No" seguir con 007
