Λειτουργική μονάδα εισόδου/εξόδου (προαιρετική μονάδα επέκτασης
Variomat Touch — 09.09.2022-Rev. C
Ελληνικά —
• Fillset Impuls με μετρητή νερού με επαφή FQIRA+ για την
αναπλήρωση με νερό.
• Servitec για την αναπλήρωση και την απαέρωση.
• Fillsoft για την αποσκλήρυνση του νερού αναπλήρωσης από το
δίκτυο πόσιμου νερού.
– Το Fillsoft συνδέεται ανάμεσα στο Fillset και στη συσκευή. Το
σύστημα ελέγχου της συσκευής αναλύει τα δεδομένα των
ποσοτήτων αναπλήρωσης και υποδεικνύει την απαραίτητη
αντικατάσταση των φυσιγγίων αποσκλήρυνσης.
• Επεκτάσεις για το σύστημα ελέγχου της συσκευής:
– Λειτουργικές μονάδες εισόδου/εξόδου (I/O) για την κλασική
μέθοδο επικοινωνίας
– Μονάδα επικοινωνίας για τον εξωτερικό χειρισμό του
συστήματος ελέγχου
– Master-Slave-Connect για τη διασύνδεση 10 συσκευών κατά
μέγιστο.
– Κύκλωμα διασύνδεσης για την επέκταση ισχύος και την
παράλληλη σύνδεση 2 εγκαταστάσεων με απευθείας
υδραυλική σύνδεση
– Λειτουργικές μονάδες διαύλου:
• Profibus DP
• Ethernet (Modbus TCP/IP)
• Modbus RTU
• BACnet-IP
• BACnet MS/TP
• Διάταξη προειδοποίησης ρήξης μεμβράνης.
στοιχεία πρόσθετου εξοπλισμού συνοδεύονται από
ξεχωριστά εγχειρίδια λειτουργίας.
5 Λειτουργική μονάδα εισόδου/εξόδου
(προαιρετική μονάδα επέκτασης)
Η μονάδα εισόδου/εξόδου είναι συνδεδεμένη και καλωδιωμένη από
το εργοστάσιο.
Χρησιμεύει στην επέκταση των εισόδων και των εξόδων του
συστήματος ελέγχου Control Touch.
Έξι ψηφιακές είσοδοι και έξι ψηφιακές έξοδοι χρησιμεύουν στην
επεξεργασία μηνυμάτων και συναγερμών:
π
π
24 V
τυπικές ρυθμίσεις.
• Εξωτερική επιτήρηση θερμοκρασίας
• Ελάχιστο σήμα πίεσης
• Χειροκίνητη αναπλήρωση νερού
π
230 V
τυπικές ρυθμίσεις.
• Απενεργοποίηση έκτακτης ανάγκης
• Χειροκίνητη λειτουργία (π.χ. για αντλία ή συμπιεστή)
• Χειροκίνητη λειτουργία για τη βαλβίδα υπερχείλισης
Ως επαφές δύο κατευθύνσεων χωρίς δυναμικό. Τυπική ρύθμιση για
μηνύματα:
• Σφάλμα αναπλήρωσης
• Πίεση μικρότερη από την ελάχιστη
• Πίεση μεγαλύτερη από τη μέγιστη
• Χειροκίνητη λειτουργία ή λειτουργία διακοπής
όδειξη
Για τις τυπικές ρυθμίσεις των λειτουργικών μονάδων
εισόδου/εξόδου, 5.2.3 "Τυπικές ρυθμίσεις της μονάδας
εισόδου/εξόδου", 528
Προαιρετικά, όλες οι ψηφιακές είσοδοι και έξοδοι
επιδέχονται ελεύθερη ρύθμιση. Η ρύθμιση
πραγματοποιείται από το τμήμα εξυπηρέτησης πελατών
της Reflex, 13.1 "Τμήμα εξυπηρέτησης πελατών της
Reflex", 550

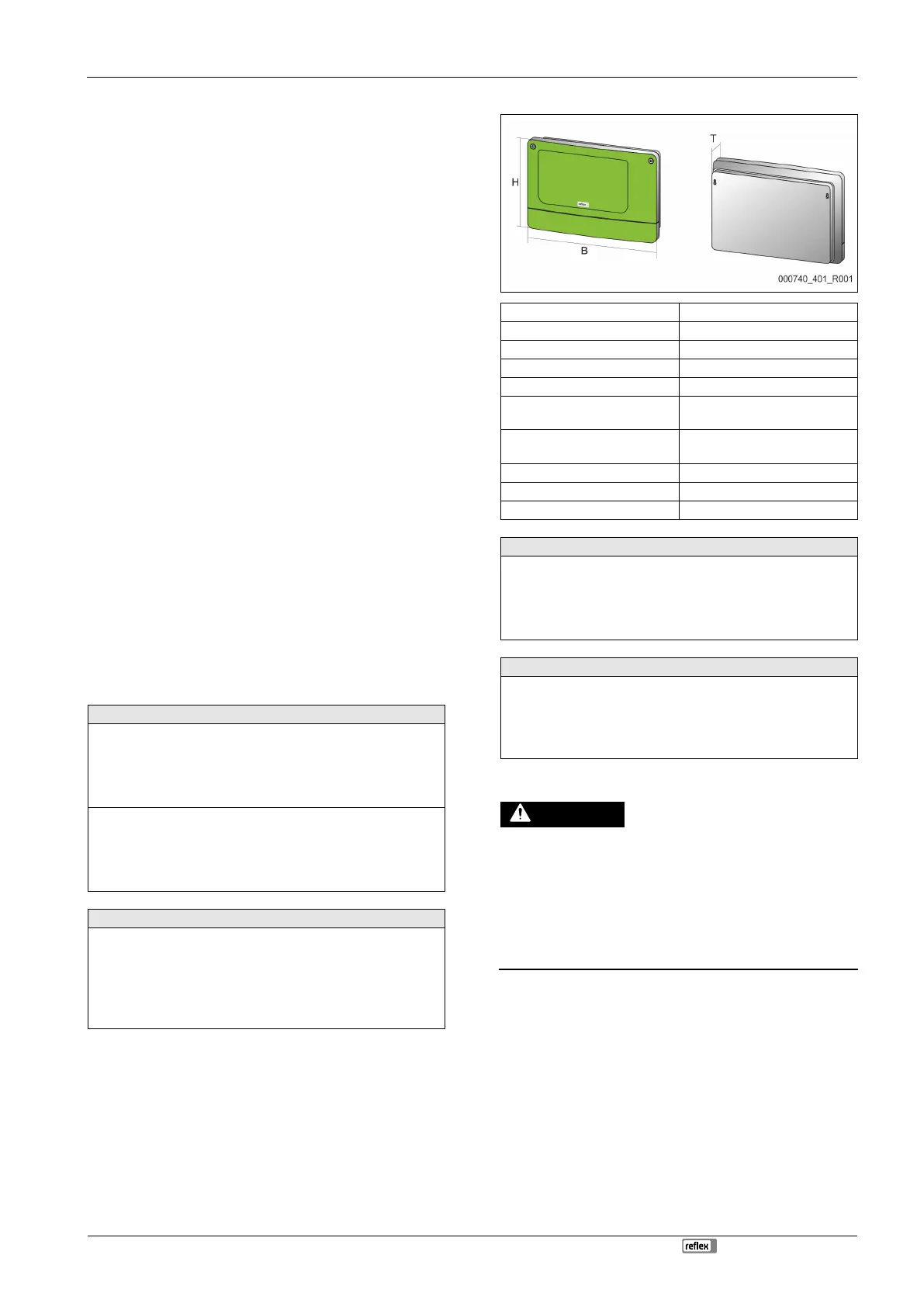

5.1 Τεχνικά χαρακτηριστικά
π
(
):
340 mm
(
):
233,6 mm
(
):
77 mm
:
2,0 kg
π
π
:
-5 °C – 55 °C
π
π
π
:
-40 °C – 70 °C
π
IP:
IP 64
:
230 V AC, 50 – 60 Hz (IEC 38)
(
): 0,16 A
• 6
(
π
)
• 3 ψηφιακές είσοδοι 230 V AC
• 3 ψηφιακές είσοδοι 24 V AC
• 2 αναλογικές έξοδοι (Αυτές δεν απαιτούνται, επειδή
περιέχονται ήδη στο σύστημα ελέγχου Control Touch.)
Διεπαφές για το σύστημα ελέγχου
• RS-485
• 19,2 kbit/s
• Χωρίς δυναμικό
• Σύνδεση με βυσματωτούς ή βιδωτούς ακροδέκτες
5.2 Ρυθμίσεις
Κίνδυνος για τη ζωή από ηλεκτροπληξία!
Θανατηφόροι τραυματισμοί από ηλεκτροπληξία. Σε ορισμένα
τμήματα της πλακέτας τυπωμένου κυκλώματος της συσκευής
ενδέχεται η τάση των 230 V να παραμένει ακόμα και αφού
αφαιρεθεί το βύσμα από την παροχή τάσης.
• Προτού αφαιρέσετε τα καλύμματα, αποσυνδέστε το σύστημα
ελέγχου της συσκευής εντελώς από την παροχή τάσης.
• Βεβαιωθείτε ότι δεν υπάρχει τάση στην πλακέτα τυπωμένου
κυκλώματος.
5.2.1 Ρυθμίσεις των αντιστάσεων τερματισμού σε δίκτυα RS-485
Παραδείγματα για την ενεργοποίηση ή την απενεργοποίηση των
αντιστάσεων τερματισμού σε δίκτυα RS-485.
• Στη μητρική πλακέτα του συστήματος ελέγχου θα βρείτε τους
μικροδιακόπτες 1 και 2.
• Μέγιστο μήκος 1000 μέτρων για τη σύνδεση RS-485
