• Všechny přírubové otvory nádob jsou otvory pro vizuální kontrolu
a údržbové otvory.
– Nádoby instalujte v dostatečné vzdálenosti od stěn a stropu.
• Postavte nádoby na pevný a rovný podklad.
• Dbejte na pravoúhlou a volně stojící pozici nádob.
• V případě používání přídavných nádob používejte nádoby stejné
konstrukce a rozměrů.
• Zajistěte funkční měření hladiny „LIS“.
• Nainstalujte řídicí jednotku s nádobami na pevném rovném podkladu.
Vyvrtané otvory v patkách nádoby slouží výlučně pro transportní zajištění.
• Nespojujte nádoby pevně s podlahou.

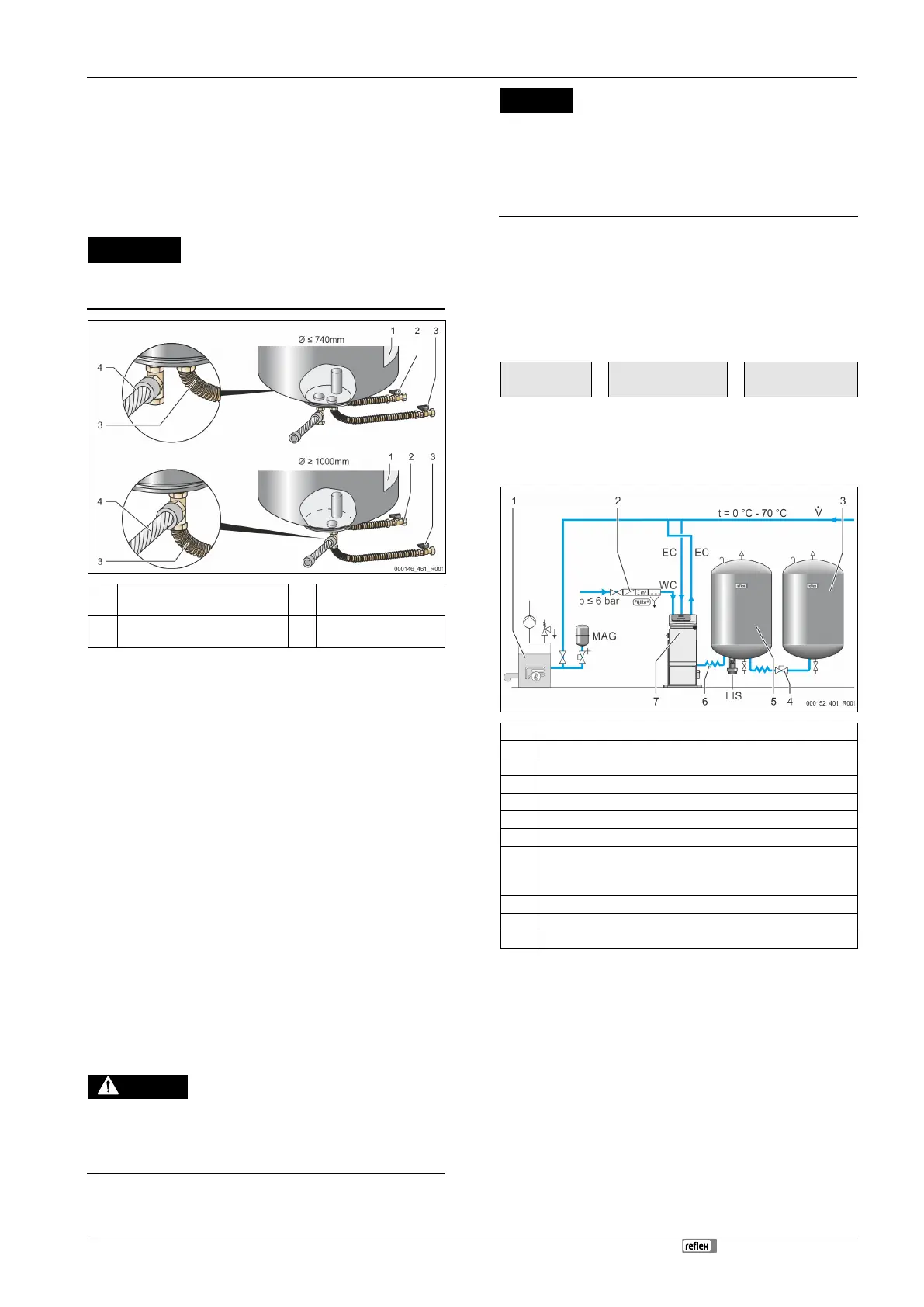

1 Etiketa 3
Připojovací sada
„Čerpadlo“
2
Připojovací sada „Přepouštěcí
potrubí“
4
Připojovací sada
přídavných nádob
• Vyrovnejte základní nádobu, 7.3.1 "Umístění", 222.
• Namontujte připojovací sadu (2) a (3) se šroubovými spojeními
a těsněními k přípojkám na spodní přírubě základní nádoby.
– Dbejte na připojení připojovací sady pro přepouštěcí potrubí
k přípojce (2) pod etiketou (1). Pokud přípojky zaměníte, dochází
k riziku, že čerpadlo poběží nasucho.
– U nádob do Ø 740 mm:
• Připojte připojovací sadu (2) a (3) na obou volných spojnicích
1“ od příruby nádoby.
• Připojte připojovací sadu (4) přídavné nádoby s kusem T na
sestupu příruby nádoby.
– U nádob od Ø 1 000 mm:
• Připojte připojovací sadu (2) na spojníku 1“ příruby nádrže.
• Připojte připojovací sadu (3) a (4) s kusem T na spojníku 1"
příruby nádoby.
Upozornění!
Namontujte na alternativní další nádobu
přiloženou připojovací sadu
(4). Připojte připojovací sadu (4) s
flexibilním potrubním vedením
Upozornění!
Pojistný ventil u hydrauliky Variomatu slouží jen k jištění nádoby.
Neslouží k jištění připojeného zařízení. Výpustné vedení s
e položí tak,
aby nevznikalo žádné nebezpečí při vypouštění.
7.3.4 Hydraulická přípojka
7.3.4.1 Přípojka k systému zařízení
Popáleniny pokožky a očí způsobené horkou vodní parou.
Z pojistného ventilu může unikat horká vodní pára. Horká vodní pára může
vést k popálení pokožky a očí.
• Ujistěte se, že vypouštěcí potrubí pojistného ventilu je položeno tak,
že je vyloučeno ohrožení osob.
POZOR
Škody způsobené neodbornou montáží
přípojkami potrubí nebo aparátů zařízení může docházet k dalšímu zatížení
přístroje.
• Potrubní vedení se připojují bez síly a bez momentu a pokládají se
bez vibrací.
• V případě potřeby zajistěte opěru potrubí nebo přístrojů.
• V případě dotazů se obraťte na Reflex After Sales & Service.
přípojku nádoby je ze strany vody třeba opatřit ventilem se
zajištěním a vypouštěcím zařízením.
přípojka k základní nádobě
Řídicí jednotka je umístěna podle zvolené varianty instalace k základní nádobě
a bude spojena s její sadou přípojek.
Přípojky k zařízení jsou na řídicí jednotce označeny etiketami:
Überströmung Nachspeisung
Zur Anlage Zum Behälter
přípojka
čerpadla k
zařízení
přípojka přepouštěcího
ventilu k zařízení
Přípojka napájení
k zařízení
Přípojka k zařízení
1 Zdroj tepla
2 Volitelné zvláštní vybavení
3 Přídavná nádoba
4 Rychlospojka Reflex R 1 x 1
5 Základní nádoba
6 Sada přípojek základní nádoby
7 Příklad zobrazení řídicí jednotky
EC Odplyňovací vedení
• voda s plynem od zařízení
• odplyněná voda k zařízení
LIS Měření hladiny „LIS“
WC Napájecí vedení
MAG tlaková expanzní nádoba
Nainstalujte v případě potřeby membránovou tlakovou expanzní nádobu MAG
≥ 35 litrů (např. Reflex N). Slouží ke snížení četnosti spínání a může být
současně použita k individuálnímu zajištění tepelného generátoru. U topných
zařízení je dle DIN / EN 12828 nutná montáž uzavíracích armatur mezi
přístrojem a tepelným generátorem. Jinak je nutno namontovat zajištěné
uzávěry.
Expanzní vedení „EC“
Z důvodu odplyňovací funkce položte dvě expanzní vedení „EC“.
• Jedno vedení od zařízení pro vodu bohatou na plyn.
• Jedno vedení k zařízení pro vodu bohatou na plyn.
Jmenovitá šíře přípojky „DN“ pro expanzní vedení „EC“ musí být dimenzována
pro minimální provozní tlak „P
0
“.
