— Русский
Variomat Touch — 09.09.2022-Rev. C
Опасность травмирования выходящей под давлением
жидкостью
Нарушение правил монтажа, демонтажа и работ по
техобслуживанию может привести к получению ожогов и
травмированию на присоединениях вследствие внезапного
выброса горячей воды или горячего пара под давлением.
• Монтаж, демонтаж и работы по техобслуживанию должны
производиться с соблюдением всех предписаний.
• Перед началом работ по монтажу, демонтажу и
техническому обслуживанию на присоединениях
необходимо убедиться в том, что система находится в
Опасность ожогов о горячие поверхности
Горячие поверхности отопительных систем могут стать
причиной получения ожогов кожи.
• Пользоваться защитными перчатками.
• Разместить вблизи устройства соответствующие
Опасность травмирования при падениях и ударах
Ушибы при падениях и ударах о части установки во время
монтажа.
• Пользоваться индивидуальными средствами защиты
(
,
,
).
проведение монтажа и ввода в эксплуатацию
быть подтверждено в журнале монтажа, ввода в
и техобслуживания. Без этого
гарантийных услуг будет невозможным.
Первый ввод в эксплуатацию и ежегодное
техобслуживание следует поручать специалистам
Reflex.
7.1 Условия для монтажа
7.1.1 Проверка состояния поставки
Перед отправкой заказчику устройство тщательно проверяется и
упаковывается. Мы не можем исключить вероятности
повреждения оборудования во время транспортировки.
Действовать следующим образом:
1. После получения товара проверить поставку.
• Комплектность.
• Наличие транспортных повреждений.
2. Зафиксировать повреждения документально.
3. Для предъявления рекламаций связаться с экспедитором.
7.2 Подготовка
Состояние поставленного устройства:
• Проверить затяжку всех резьбовых соединений на устройстве.
При необходимости подтянуть винты.
Подготовка
к монтажу устройства:
• Доступ для посторонних заблокирован.
• Защищенное от морозов, хорошо проветриваемое
помещение.
– Температура в помещении 0 °C - 45 °C (32 °F - 113 °F).
• Ровный, прочный пол.
– Перед заполнением резервуаров убедиться в том, что
пол обладает достаточной несущей способностью.
– Блок управления и резервуары должны располагаться на
одном уровне.
• Возможность для наполнения и слива воды.
– Подготовить соединение для наполнения DN 15 согл.
DIN 1988 - 100 и En 1717.
– Подготовить опциональное подмешивание холодной
воды.
– Подготовить отвод для сливаемой воды.
• Электрическое подключение, 6 "Технические характеристики",
455.
• Пользоваться только допущенными транспортными и
подъемными механизмами.
– Проушины на резервуарах предназначены для
вертикального размещения в соответствии с DIN 28086.
Они являются лишь вспомогательным монтажным
средством.
Для транспортировки резервуаров с двумя проушинами
использовать балку.
• При конструировании не были учтены усилия продольного и
поперечного ускорения. Если могу возникать нагрузки этого
типа, должно быть подготовлено и согласовано отдельное
свидетельство.
7.3 Проведение
Повреждения при неквалифицированном монтаже
Со стороны присоединений трубопроводов или аппаратов
системы могут возникать дополнительные нагрузки на
устройство.
• Трубопроводы подключать с отсутствием усилий и
моментов и прокладывать с защитой от вибраций.
• При необходимости трубопроводы и аппараты должны
быть установлены на опорах.
• В случае затруднений обращаться в сервисную службу
Для монтажа устройства выполните следующие работы:
• Позиционировать устройство.
• Скомплектовать основной резервуар и дополнительные
резервуары (если имеются).
• Выполнить гидравлические подключения между блоком
управления и системой.
• Выполнить интерфейсные подключения согласно схеме
соединений.
• Выполнить гидравлические подключения между
дополнительными резервуарами (если имеются) и основным
резервуаром.
монтаже учитывайте порядок управления арматурами
и возможность подвода соединительных линий.

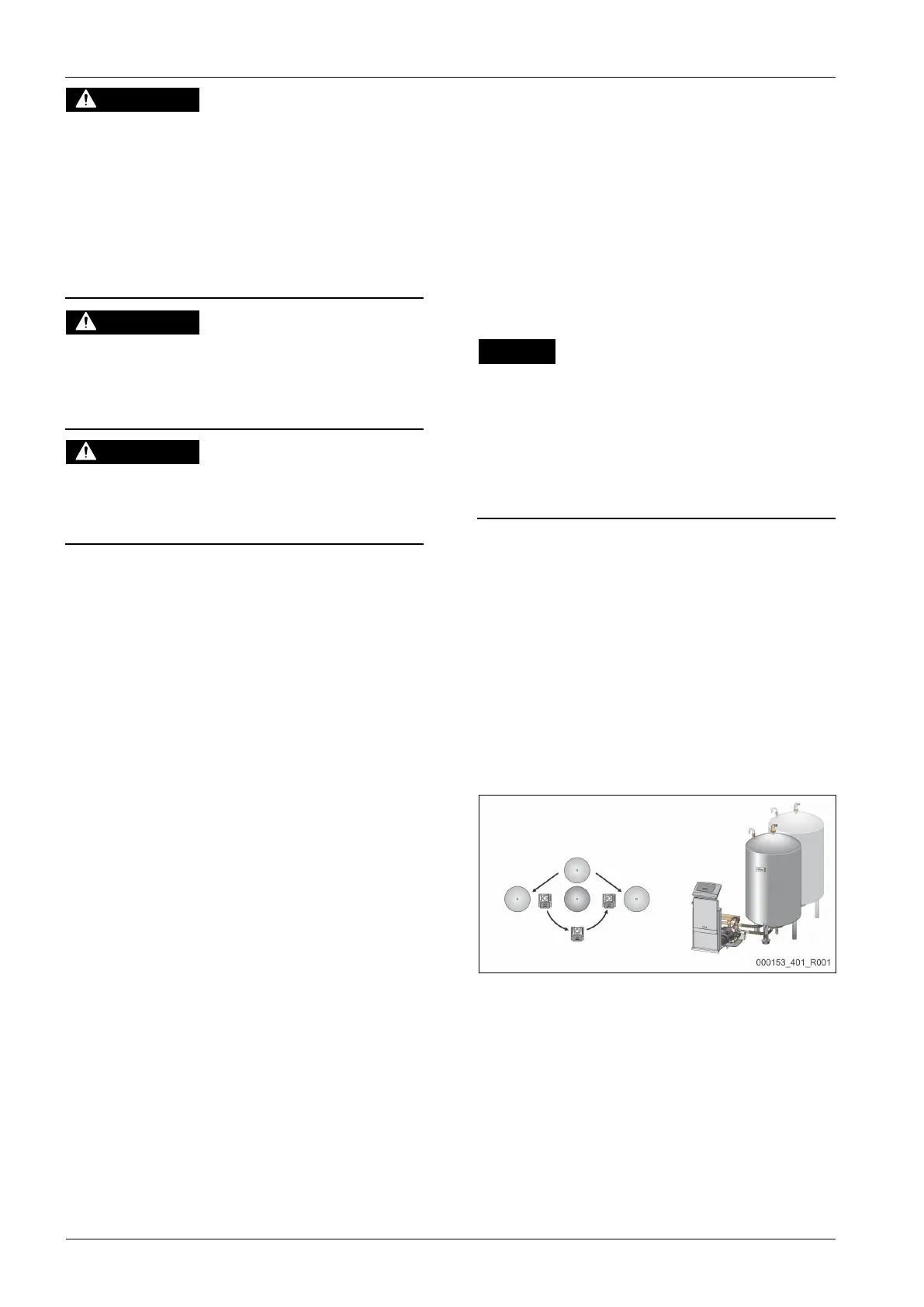

7.3.1 Позиционирование
Определить положение блока управления, основного и
дополнительных резервуаров (если имеются).
• Variomat 2-1:
– Блок управления можно размещать с обеих сторон сбоку
от основного резервуара или перед ним. Расстояние
между блоком управления и основным резервуаром
зависит от длины прилагаемого соединительного
комплекта.
• Variomat 2-2:
– Блок управления можно размещать слева или справа от
основного резервуара. Расстояние между блоком
управления и основным резервуаром зависит от длины
прилагаемого соединительного комплекта.
