I/O-
moduuli (valinnainen laajennusmoduuli)
Variomat Touch — 09.09.2022-Rev. C
Suomi —
• 6 potentiaalivapaata relelähtöä (vaihtokoskettimet)
• 3 digitaalituloa 230 V AC
• 3 digitaalituloa 24 V AC
• 2 analogilähtöä (Näitä ei tarvita, koska ne sisältyvät jo Control Touch -
ohjaukseen.)
• RS-485
• 19,2 kbit/s
• Potentiaaliton
• Liitäntä pistoliittimellä tai kierreliittimellä
• Protokolla RSI-kohtainen
5.2 Asetukset
Sähköiskuvaarasta johtuva hengenvaara!
Sähköisku voi aiheuttaa hengenvaarallisia loukkaantumisia. Laitteen
piirilevyn osissa voi verkkopistokkeen jännitteensyötöstä irrottamisesta
huolimatta olla 230 V:n jännite.
• Erota ennen suojusten poistamista laitteen ohjaus kokonaan jännitteensyötöstä.
• Tarkista, ettei piirilevyssä ole jännitettä.
5.2.1 RS-485-verkoissa olevien päätevastusten asetukset
RS-485-verkoissa olevien päätevastusten aktivointi- ja deaktivointiesimerkkejä.
• Ohjauksen emolevyssä ovat DIP-kytkimet 1 ja 2.
• RS-485-yhteyden maksimipituus on 1000 metriä.

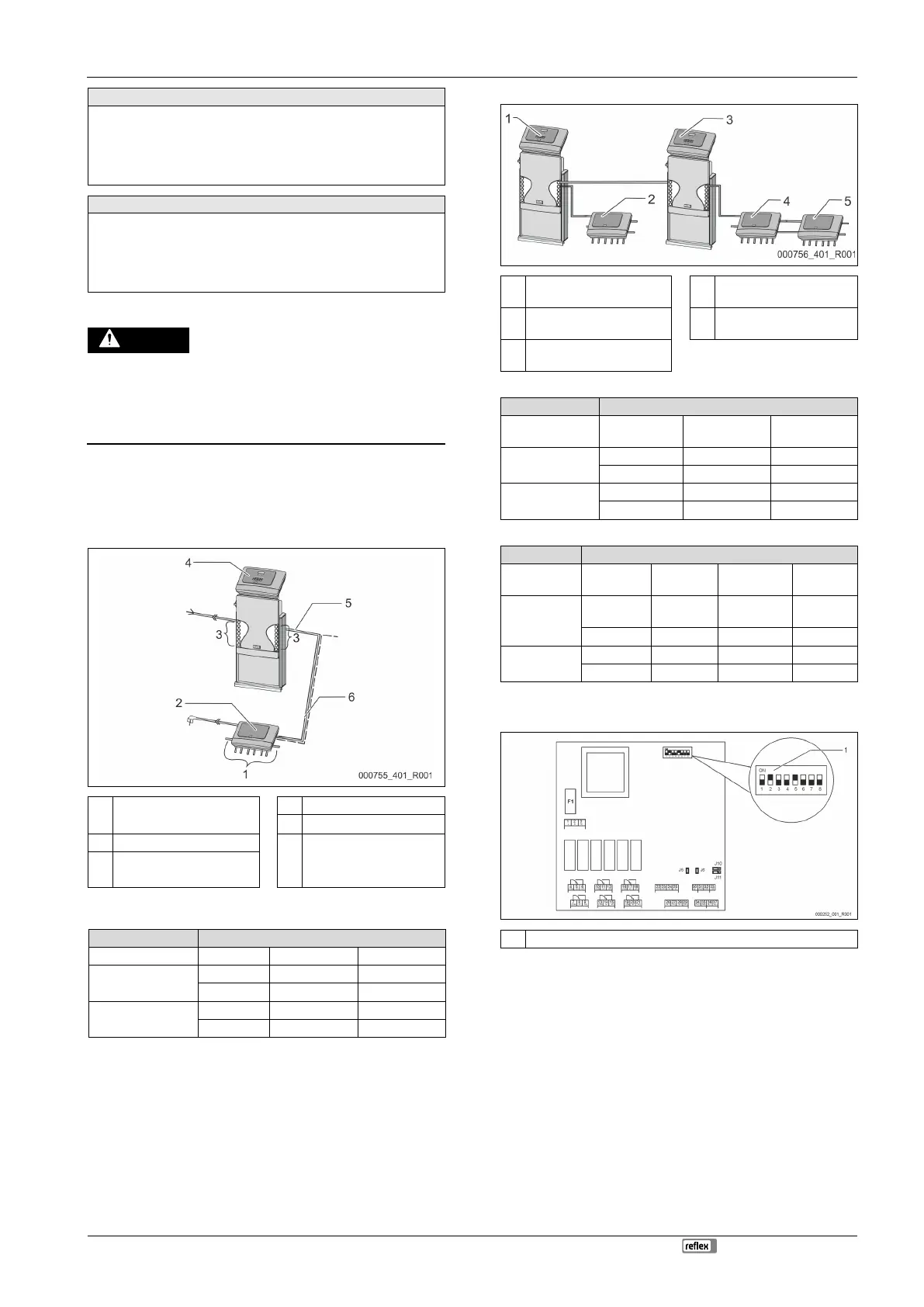

Laitteen ohjaus, jossa I/O-moduuli
1 I/O-moduulin relelähdöt*
• 6 digitaalista lähtöä
4 Control Touch -ohjaus
5 RS-485-yhteys
2 I/O-moduuli 6 Valinnainen RS-485-yhteys
• Isäntälaite - orjalaite
• Kenttäväylä
3 I/O-johtojen liitännät
* Kahta analogista lähtöä ei tarvita, koska Control Touch -ohjauksessa on jo
kaksi analogista lähtöä paineen ja tason mittausta varten.
Asetukset I/O-moduuli Control Touch
Aktivoitu X ---
Deaktivoitu --- ---
Aktivoitu --- X
Deaktivoitu --- ---
Laiteohjaukset ja I/O-moduuli isäntä-orjalaitetoiminnossa
1
Control Touch -ohjaus
isäntälaitetoiminnossa
4
Orjalaitetoiminnon I/O-
moduuli
2
Isäntälaitetoiminnon I/O-
moduuli
5 I/O-moduuli laajennukseen
3
Control Touch -ohjaus
orjalaitetoiminnossa
Isäntälaitetoiminto
Asetukset I/O-moduuli Control Touch
Aktivoitu X ---
Deaktivoitu --- ---
Aktivoitu --- X
Deaktivoitu --- ---
Orjalaitetoiminto
Asetukset I/O-moduuli
I/O-moduuli
laajennukseen
Control
Touch
Aktivoitu --- X ---
Deaktivoitu X --- ---
Aktivoitu --- --- X
Deaktivoitu --- --- ---
5.2.2 Moduulin osoitteen asetus
I/O-moduulin emolevyn moduulin osoitteen asetus
1 DIP-kytkin
DIP-kytkimen asento
DIP-kytkimet 1–4: • Moduulin osoitteen asettamiseksi
• Muuttava asetus "päällä" tai "pois"
DIP-kytkin 5: • Jatkuvasti "päällä"-asennossa
DIP-kytkimet 6–8: • Sisäisiin testaustarkoituksiin
• Käytön aikana "pois"-asennossa
Aseta moduulin osoite DIP-kytkimillä 1–4
Toimi seuraavasti:
1. Vedä virtapistoke irti I/O-moduulista.
2. Avaa kotelon kansi.
3. Aseta DIP-kytkimet 1–4 asentoon "päällä" tai "pois".
