Variomat Touch — 09.09.2022-Rev. C
Română —
4 Unitate de realimentare asigurată la faţa locului
5 Unitate de comandă
WC Conductă de realimentare
PIS Convertizor de presiune
WV Supapă electromagnetică de realimentare
EC Conductă de degazare
• Pentru apa cu conţinut ridicat de gaze, dinspre instalaţie.
• Pentru apa degazată, spre instalaţie.
LIS Dispozitiv pentru măsurarea nivelului
Apa din instalaţiile de termoficare este adecvată în special pentru utilizarea ca
apă de realimentare.
• Se poate renunţa la tratarea apei.
• Pentru realimentare, utilizaţi un colector de impurităţi „ST“ cu
dimensiunea ochiurilor de filtrare de ≥ 0,25 mm.
Indicaţie!
Aveţi nevoie de aprobarea furnizorului de apă de termoficare.

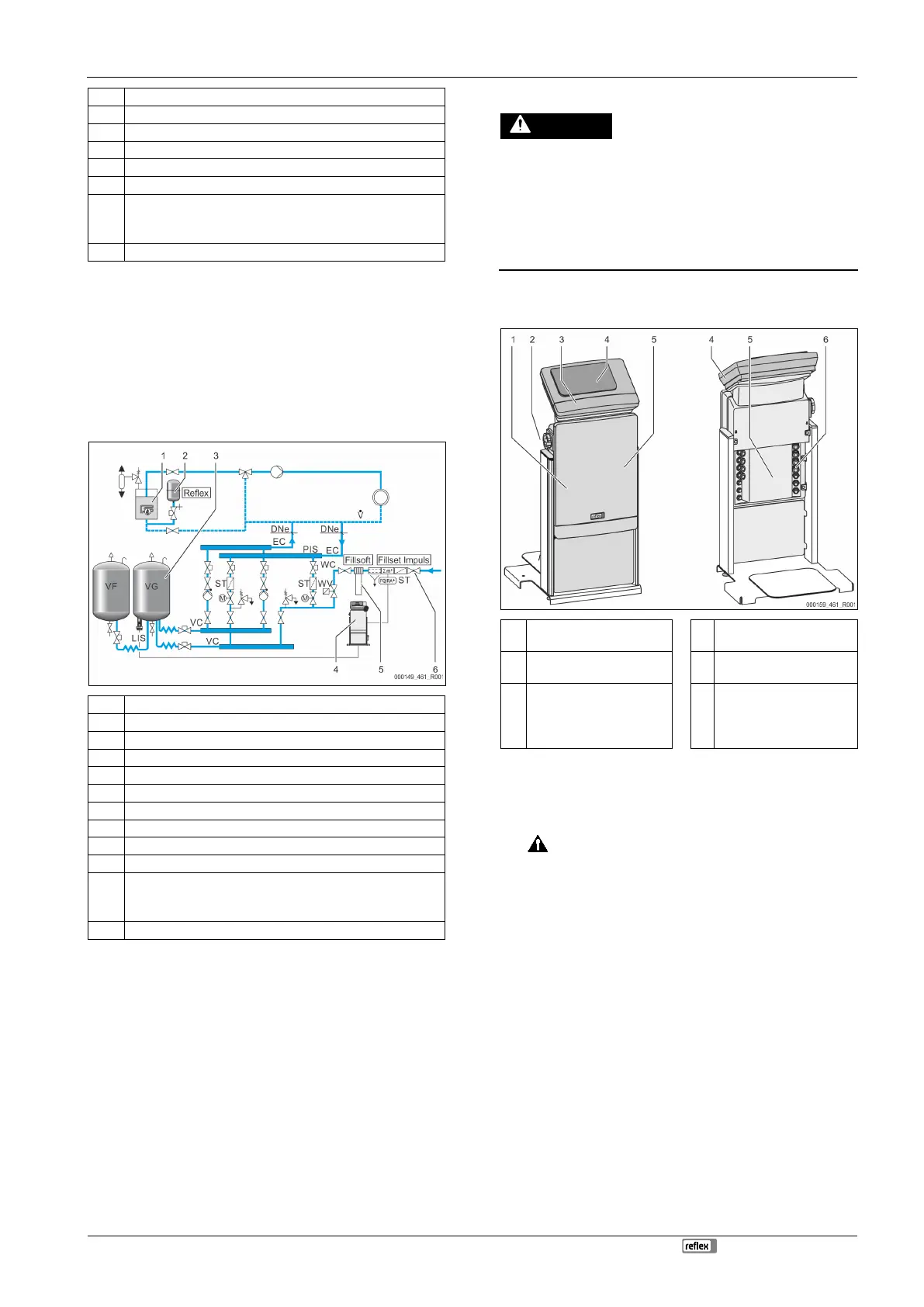

7.4.1.3 Utilizare în cadrul unei instalaţii cu amestec central pe retur
1 Generator de căldură
2 Vas de expansiune sub presiune „MAG“
3 Vas de bază
4 Unitate de comandă
5 Reflex Fillsoft
6 Fillset Impuls
WC Conductă de realimentare
PIS Convertizor de presiune
WV Supapă electromagnetică de realimentare
ST Colector de impurităţi
EC Conductă de degazare
• Pentru apa cu conţinut ridicat de gaze, dinspre instalaţie.
• Pentru apa degazată, spre instalaţie.
LIS Dispozitiv pentru măsurarea nivelului
Realimentarea cu apă printr-o instalaţie de dedurizare.
• Instalaţi întotdeauna echipamentul în fluxul volumetric principal „V“
astfel încât să asiguraţi degazarea apei din instalaţie. În cazul unui
amestec central pe retur sau în cazul separatoarelor hidraulice, aceasta
este partea cu instalaţia. Cazanul generatorului de căldură primeşte o
protecţie individuală.
• La echiparea suplimentară cu instalaţii de dedurizare Reflex Fillsoft,
utilizaţi echipamentul Fillset Impuls.
– Unitatea de comandă analizează cantitatea de apă de adaos şi
semnalizează dacă este necesară înlocuirea cartuşelor de
dedurizare.
Indicaţie!
Calitatea apei de adaos trebuie să corespundă
prevederilor în vigoare,
de exemplu VDI 2035, în Germania.
7.5 Conectarea electrică
Vătămări corporale prin electrocutare, care pun în pericol viaţa.
La atingerea componentelor aflate sub tensiune se produc vătămări
corporale care pun în pericol viaţa.
• Asiguraţi-vă cu privire la deconectarea cablului de alimentare de la
aparat şi asigurarea împotriva repornirii.
• Asiguraţi-vă că instalaţia nu poate fi repornită de alte persoane.
• Asiguraţi-vă că lucrările de montaj la conexiunea electrică a
echipamentului sunt efectuate doar de către un electrician calificat,
conform prevederilor electrotehnice aplicabile locale.
La conectarea electrică se va face distincţie între porţiunea de conectare şi
porţiunea de operare.
1
Apărătoare pentru partea de
conectare (rabatabilă)
4 Unitate de comandă tactilă
2 Întrerupător principal 5
Partea posterioară parte de
conectare
3
Apărătoare partea de operare
(rabatabilă)
• Interfeţe RS-485
• Ieşiri presiune şi nivel
6 Canale cabluri
• Alimentare şi protecţie
• Contacte fără potenţial
• Racord pompa „PU“
Descrierile de mai jos se aplică doar pentru instalaţiile standard şi se limitează
la racordurile care trebuie prevăzute la faţa locului.
1. Deconectaţi şi scoateţi instalaţia de sub tensiune şi asiguraţi-o împotriva
repornirii.
2. Îndepărtaţi apărătorile.
PERICOL Vătămări corporale prin electrocutare, care pun în pericol
viaţa. Componentele plăcuţei de circuite imprimate a echipamentului pot
fi sub o tensiune de 230 V chiar şi după ce ştecărul a fost scos din priză.
Înainte de a îndepărta apărătorile, întrerupeţi complet alimentarea
electrică a unităţii de comandă a echipamentului. Verificaţi plăcuţa de
circuite imprimate să fie scoasă de sub tensiune.
3. Introduceţi o presetupă de cablu adecvată pentru canalul de cablu de pe
partea posterioară a părţii de conectare. De exemplu M16 sau M20.
4. Treceţi prin presetupe toate cablurile care urmează să fie conectate.
5. Conectaţi toate cablurile conform schemelor electrice.
– Respectaţi puterile de conectare ale echipamentului atunci când
instalaţi siguranţele de protecţie la faţa locului, 6 "Date tehnice",
482.
6. Montaţi apărătoarea.
7. Conectaţi ştecărul la tensiunea de alimentare de 230 V.
8. Porniţi instalaţia.
Conectarea electrică este încheiată.
