Variomat Touch — 09.09.2022-Rev. C
Deutsch —
Funktionen:
• Der Automatikbetrieb ist für den Dauerbetrieb des Gerätes geeignet und
die Steuerung überwacht die folgenden Funktionen:
– Druck halten
– Ausdehnungsvolumen kompensieren
– Entgasen
– automatisch nachspeisen.
• Die Pumpe „PU“ und der Motorkugelhahn „PV1“ von der Überstömleitung
werden von der Steuerung geregelt, sodass der Druck bei einer Regelung
von ± 0,2 bar konstant bleibt.
• Störungen werden im Display angezeigt und ausgewertet.
• Während der einstellbaren Entgasungszeit bleibt bei laufender Pumpe
„PU“ der Motorkugelhahn „PV1“ von der Überstömleitung geöffnet.
• Das Anlagenwasser wird über das drucklose Grundgefäß „VG“ entspannt
und dabei entgast.
• Für den Automatikbetrieb können im Kundenmenü, 10.3.1
"Kundenmenü", 20, verschiedene Entgasungsprogramme eingestellt
werden. Die Anzeige erfolgt im Display von der Steuerung.
Dauerentgasung
Nach Inbetriebnahmen und Reparaturen an der angeschlossenen Anlage wählen
Sie das Programm Dauerentgasung aus.
In einer einstellbaren Zeit wird permanent entgast. Freie und gelöste Gase
werden schnell entfernt.
• Automatischer Start nach dem Durchlaufen der Startroutine bei der
Erstinbetriebnahme.
• Die Aktivierung erfolgt über das Kundenmenü.
• Die Entgasungszeit ist anlagenabhängig einstellbar im Kundenmenü.
– Standardeinstellung sind 12 Stunden. Anschließend erfolgt der
automatische Wechsel in die Intervallentgasung.
Intervallentgasung
Für den Dauerbetrieb wählen Sie das Programm Intervallentgasung. Es ist als
Standardeinstellung im Kundenmenü eingestellt.
Während eines Intervalls wird permanent entgast. Nach einem Intervall folgt
eine Pausenzeit. Die Intervallentgasung kann auf ein einstellbares Zeitfenster
beschränkt werden. Die Zeiteinstellungen sind über das Servicemenü möglich.
• Automatische Aktivierung nach Ablauf der Dauerentgasung.
• Entgasungsintervall (Standard 90 s)
• Pausenzeit (Standard: 120 min)
• Start / Ende (8:00 - 18:00 Uhr)

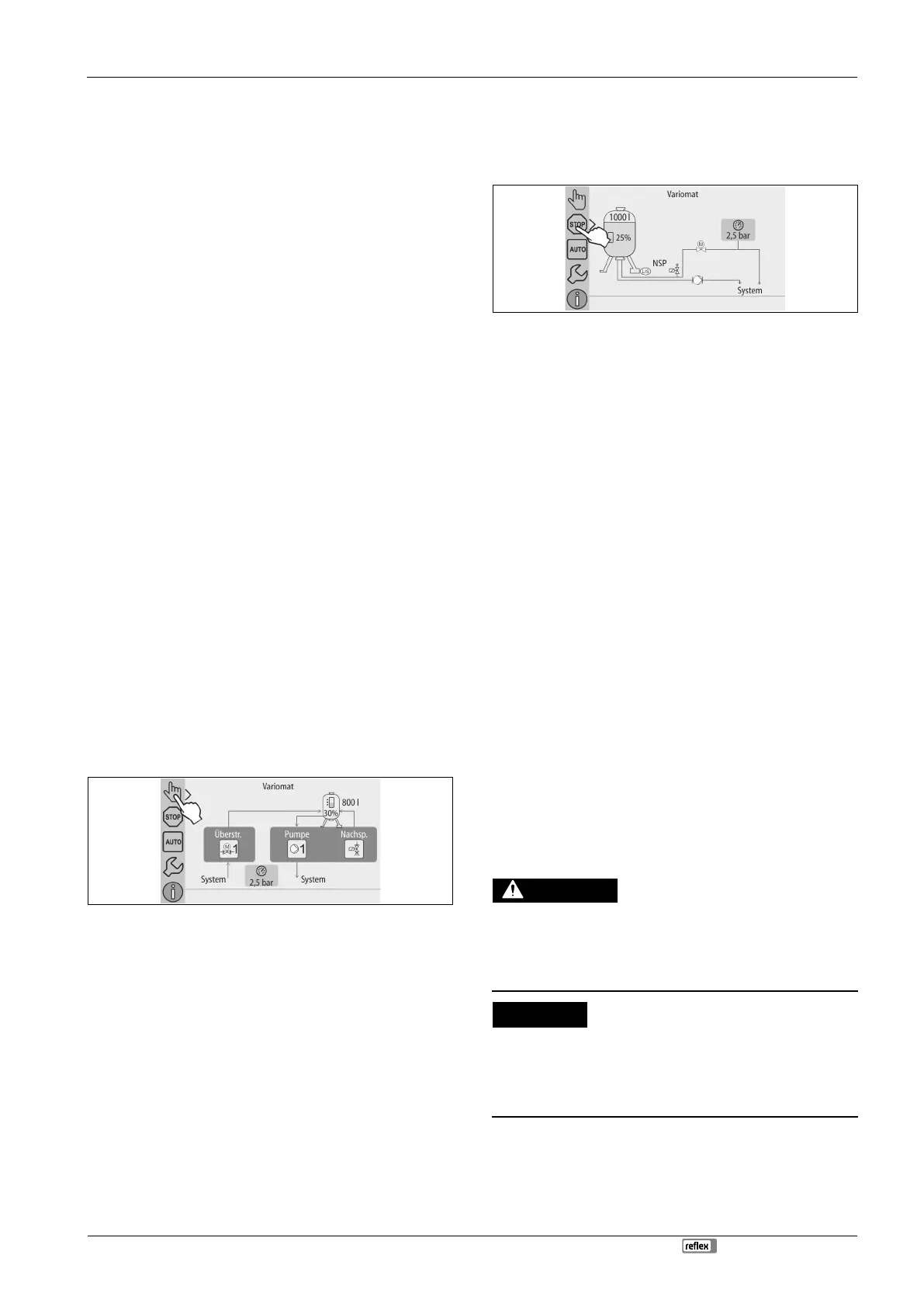

9.1.2 Handbetrieb
Verwendung:
Für Test- und Wartungsarbeiten.
Start:
1. Betätigen Sie die Schaltfläche „Handbetrieb“.
2. Wählen Sie die gewünschte Funktion an.
Funktionen:
Folgende Funktionen können Sie im Handbetrieb anwählen und einen Testlauf
durchführen:
• Die Pumpe „PU“.
• Der Motorkugelhahn in der Überströmleitung „PV1“.
• Das Magnetventil „WV1“ für die Nachspeisung.
Sie haben die Möglichkeit mehrere Funktionen gleichzeitig zu schalten und
parallel zu testen. Das Ein- und Ausschalten der Funktion erfolgt durch das
Betätigen der jeweiligen Schaltfläche:
• Die Schaltfläche ist grün hinterlegt. Die Funktion ist ausgeschaltet.
Betätigen Sie die gewünschte Schaltfläche:
• Die Schaltfläche ist blau hinterlegt. Die Funktion ist eingeschaltet.
Die Änderung des Füllstandes und des Drucks vom Gefäß werden am Display
angezeigt.
Hinweis!
Werden die sicherheitsrelevanten Parameter nicht eingehalten, ist der
Handbetrieb nicht durchführbar. Die Schaltung ist dann blockiert.
9.1.3 Stoppbetrieb
Verwendung:
Für die Inbetriebnahme des Gerätes
Start:
Betätigen Sie die Schaltfläche „Stop“.
Funktionen:
Im Stoppbetrieb ist das Gerät bis auf die Anzeige im Display ohne Funktion. Es
findet keine Funktionsüberwachung statt.
Folgende Funktionen sind außer Betrieb:
• Die Pumpe „PU“ ist abgeschaltet.
• Der Motorkugelhahn in der Überströmleitung „PV“ ist geschlossen.
• Das Magnetventil in der Nachspeiseleitung „WV“ ist geschlossen.
Hinweis!
Ist der Stoppbetrieb länger als 4 Stunden aktiviert, wird eine Meldung
ausgelöst.
st im Kundenmenü „Potenzialfreier Störkontakt?“ mit „Ja“ eingestellt,
wird die Meldung auf den Sammelstörkontakt ausgegeben.
9.1.4 Sommerbetrieb
Verwendung:
Im Sommer
Start:
Über das Kundenmenü die Entgasung ausschalten.
Funktionen:
Wenn Sie die Umwälzpumpen der Anlage im Sommer außer Betrieb genommen
haben, ist eine Entgasung nicht notwendig, da kein gasreiches Wasser zum Gerät
gelangt. Es wird Energie gespart.
Nach dem Sommer müssen Sie im Kundenmenü das Entgasungsprogramm
„Intervallentgasung“ oder bei Bedarf die „Dauerentgasung“ wieder anwählen.
Ausführliche Beschreibung der Auswahl der Entgasungsprogramme, 10.3.4
"Entgasungsprogramme einstellen", 21.
ng des Gerätes muss auch im Sommer betrieben werden.
– Der Automatikbetrieb bleibt aktiv.
9.2 Wiederinbetriebnahme
Verletzungsgefahr durch Pumpenanlauf
Beim Anlaufen der Pumpe können Verletzungen an der Hand entstehen,
wenn Sie den Pumpenmotor am Lüfterrad mit dem Schraubendreher
andrehen.
• Schalten Sie die Pumpe spannungsfrei, bevor Sie den Pumpenmotor
am Lüfterrad mit dem Schraubendreher andrehen.
ACHTUNG
Geräteschaden durch Pumpenanlauf
Beim Anlaufen der Pumpe können Sachschäden an der Pumpe entstehen,
wenn Sie den Pumpenmotor am Lüfterrad mit dem Schraubendreher
andrehen.
• Schalten Sie die Pumpe spannungsfrei, bevor Sie den Pumpenmotor
am Lüfterrad mit dem Schraubendreher andrehen.
Nach einer längeren Stillstandszeit (das Gerät ist stromlos oder befindet sich im
Stoppbetrieb) ist ein Festsitzen der Pumpen möglich. Drehen Sie vor der
Wiederinbetriebnahme die Pumpen mit einem Schraubendreher am Lüfterrad
der Pumpenmotoren an.
