Údržba
236
— Česky Variomat Touch — 09.09.2022-Rev. C
Činnost
Kontrola
Údržba
Čištění
Interval
Zkontrolujte spínací body doplňování.
–  11.2 "Kontrola spínacích bodů",
 236.
x
Ročně
Zkontrolujte spínací body automatického
provozu.
–  11.2 "Kontrola spínacích bodů",
 236.
x
Ročně
11.1.1 Vyčistit lapač nečistot
POZOR
Nebezpečí poranění kapalinou unikající pod tlakem
Na přípojích může v případě chybné montáže, demontáže nebo údržby
docházet k popáleninám a zraněním, pokud náhle unikne horká voda nebo
horká pára pod tlakem.
• Zajistěte odbornou montáž, demontáž nebo údržbářské práce.
• Ujistěte se, že je zařízení bez tlaku, dříve než začnete provádět
montáž, demontáž nebo údržbu na přípojích.
Nejpozději po uplynutí doby trvalého odplyňování musí být vyčištěn lapač
nečistot „ST“. Kontrola je nutná také po delší době provozu.

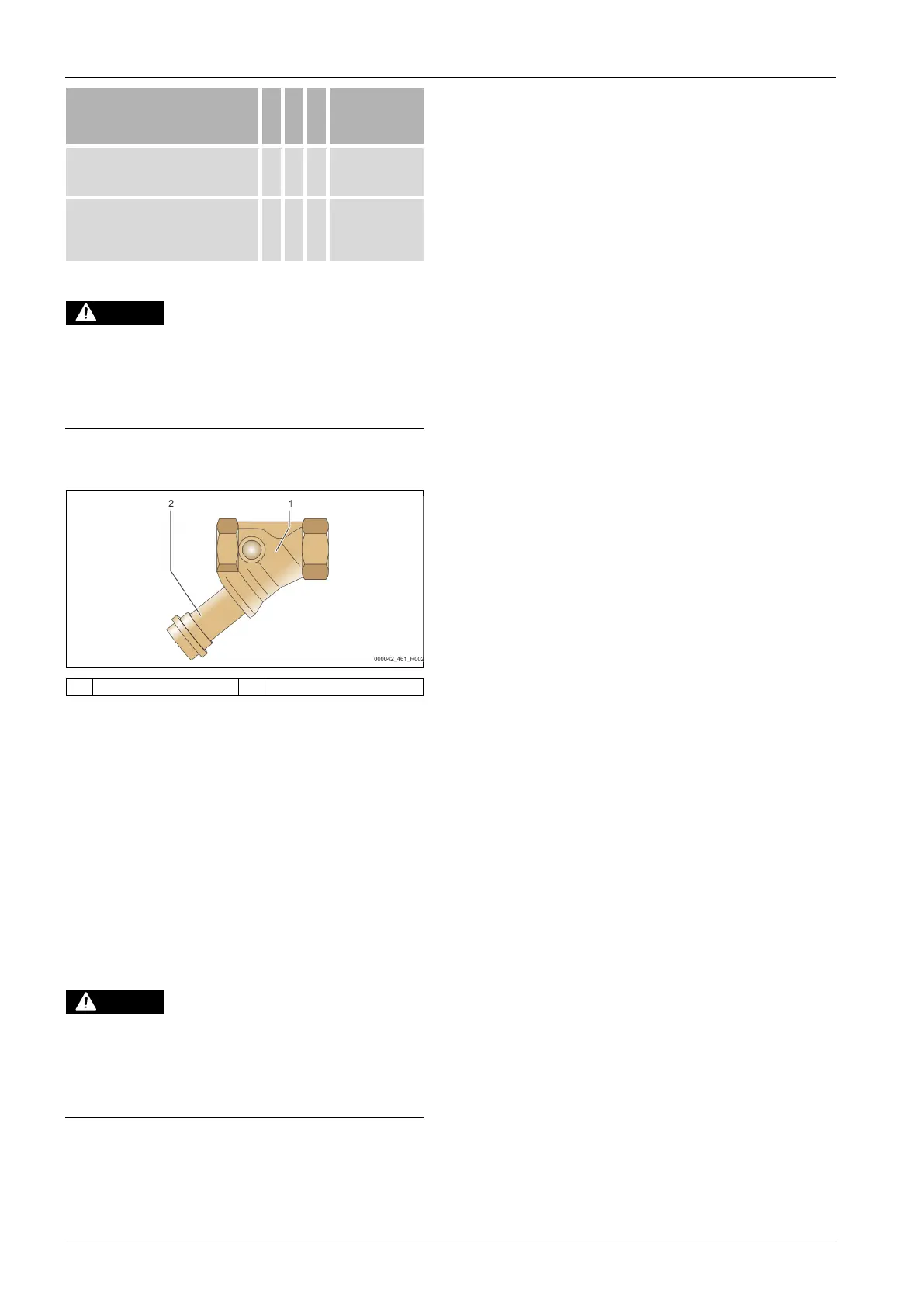

1 Lapač nečistot „ST“ 2 vsadka lapače nečistot
1. Přepněte do režimu zastavení.
2. Zavřete kulové kohouty před lapačem nečistot „ST“ (1) a k základní
nádobě.
3. Pomalu otáčejte vsadkou lapače nečistot (2), aby mohl uniknout zbytek
tlaku v potrubí.
4. Vytáhněte síto ze vsadky lapače nečistot a vypláchněte jej pod čistou
vodou. Poté jej vykartáčujte pomocí měkkého kartáče.
5. Síto znovu nasaďte do vsadky lapače nečistot, zkontrolujte případné
poškození těsnění a opět našroubujte vsadku krytu lapače nečistot zpět
do krytu lapače nečistot „ST“ (1).
6. Otevřete kulové kohouty před lapačem nečistot „ST“ (1) a k základní
nádobě.
7. Odvzdušněte čerpadlo „PU“,  8.5 "Odvzdušnění čerpadla",  229.
8. Přepněte do automatického provozu.

Upozornění!
Vyčistěte další instalované lapače nečistot (například ve fillsetu).
11.1.2 Čištění nádob
POZOR
Nebezpečí poranění kapalinou unikající pod tlakem
Na přípojích může v případě chybné montáže, demontáže nebo údržby
docházet k popáleninám a zraněním, pokud náhle unikne horká voda nebo
horká pára pod tlakem.
• Zajistěte odbornou montáž, demontáž nebo údržbářské práce.
• Ujistěte se, že je zařízení bez tlaku, dříve než začnete provádět
montáž, demontáž nebo údržbu na přípojích.
Vyčistěte základní nádobu a další nádoby od usazeného kalu.
1. Přepněte do režimu zastavení.
2. Vypusťte nádoby.
– Otevřete plnicí a výpustné kohouty „FD“ a z nádob zcela vypusťte
vodu.
3. Uvolněte přírubová spojení od základní nádoby k přístroji a v případě
potřeby od další nádoby.
4. Odstraňte spodní víko nádob.
5. Vyčistěte víka a prostor mezi membránami a nádobami od bahna.
– Zkontrolujte protržení membrán.
– Zkontrolujte škody způsobené korozí na vnitřních stěnách nádob.
6. Namontujte víka na nádoby.
7. Smontujte trubková spojení od základní nádoby s přístrojem a k další
nádobě.
8. Zavřete plnicí a výpustný kohout „FD“ nádob.
9. Naplňte základní nádobu pomocí plnicího a výpustného kohoutu „FD“
vodou,  8.4 "Plnění nádob vodou",  229.
10. Přepněte do automatického provozu.
11.2 Kontrola spínacích bodů
Podmínkou kontroly spínacích bodů jsou následující správná nastavení:
• Minimální provozní tlak P
0
,  8.2 "Spínací body Variomat",  228.
• Měření hladiny na základní nádobě.
Příprava
1. Přepněte do automatického provozu.
2. Zavřete ventily s krytkou před nádobami a expanzními kabely „EC“.
3. Poznamenejte si zobrazený stav hladiny (hodnota v %) na displeji.
4. Vypusťte vodu z nádob.
Zkontrolujte spínací tlak
5. Zkontrolujte spínací a vypínací tlak čerpadla „PU“.
– Čerpadlo se zapne při P
0
+ 0,3 bar.
– Čerpadlo se vypne při P
0
+ 0,5 bar.
Zkontrolujte doplňování „zap“
6. V případě potřeby zkontrolujte indikovanou hodnotu doplňování na
displeji řízení.
– Automatické doplňování se zapne při indikaci hladiny náplně 20 %.
Zkontrolujte nedostatek vody „zap“
7. Vypněte doplňování a dále vypouštějte vodu z nádob.
8. Zkontrolujte indikovanou hodnotu hlášení hladiny náplně „nedostatek
vody“.
– Nedostatek vody „zap“ se zobrazí při minimálním stavu hladiny 5 %
na displeji řízení.
9. Přepněte do režimu zastavení.
10. Vypněte hlavní spínač.
čištění nádob
V případě potřeby vyčistěte nádoby od kondenzátu,  11.1.2 "Čištění nádob",
 236.
zapnutí přístroje
11. Zapněte hlavní spínač.
12. Zapněte doplňování.
13. Přepněte do automatického provozu.
– Vždy dle stavu hladiny a tlaku se zapne čerpadlo „PU“ a
automatické doplňování.
14. Pomalu otevřete ventily s kryty před nádobami a zajistěte jen před
nedovoleným zavíráním.
Zkontrolujte nedostatek vody „vyp.“
15. Zkontrolujte indikovanou hodnotu hlášení hladiny náplně nedostatek
vody "vyp.".
– Nedostatek vody „vyp.“ se zobrazí při stavu hladiny 7 % na displeji
řízení.
Zkontrolujte doplňování „vyp“
16. V případě potřeby zkontrolujte indikovanou hodnotu doplňování na
displeji řízení.
– Automatické doplňování se vypne při stavu hladiny 25 %.
Údržba je ukončena.

Důležité upozornění!
Není
-li připojeno automatické doplňování, naplňte ručně nádoby
vodou až k poznačenému stavu hladiny.
