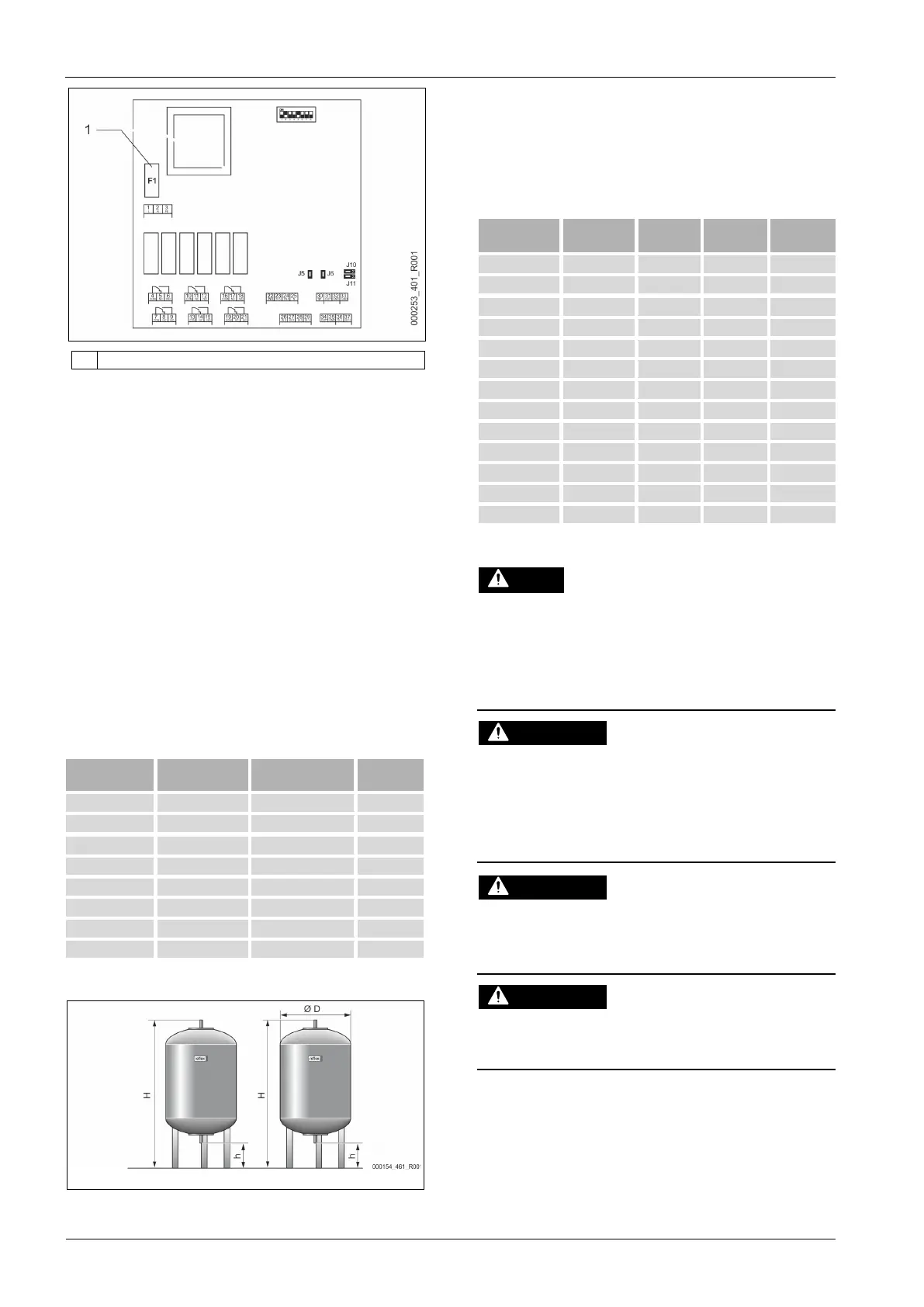

Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Tekniske data
362
— Dansk Variomat Touch — 09.09.2022-Rev. C
1 Finsikring F1 (250 V, 0, 16 A træg)
Gør som følger.
1. Afbryd I/0-modulet fra spændingsforsyningen.
• Træk netstikket ud af modulet.
2. Åbn klemmerumsdækslet.
3. Fjern husdækslet.
4. Udskift den defekte sikring.
5. Placer husdækslet
6. Luk klemmedækslet.
7. Luk spændingsforsyningen for modulet med netstikket.
Udskiftning af sikringen er afsluttet.
6 Tekniske data
6.1 Styreenhed

Bemærk!
Følgende værdier gælder for alle
styreenheder:
– Tilladt fremløbstemperatur:
–
Tilladt driftstemperatur:
–
Tilladt omgivelsestemperatur:
–
Kapslingsklasse:
–
Antal grænseflader RS-485:
–
IO-modul:
–
Elektrisk spænding styreenhed:
– Lydtrykniveau:
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Efter ønske
230 V; 2 A
55 db
Type
Elektrisk effekt
[kW]
Elektrisk tilslutning [
Hz; A]
Vægt [kg]
VS 2-1/35 1,1 50; 5 29
VS 2-1/60 1,1 50; 5 37
VS 2-1/75 1,1 50; 5 50
VS 2-1/95 1,1 50; 5 53
VS 2-2/35 1,2 50; 5 58
VS 2-2/60 2,2 50; 10 61
VS 2-2/75 2,2 50; 10 89
VS 2-2/95 2,2 50; 10 92
6.2 Beholdere
Grundbeholder Følgebeholder

Bemærk!
Der fås varmeisoleringer som ekstraudstyr til grundbeholderne
 4.6
"Valgfrit ekstraudstyr",

359.

Bemærk!
Følgende værdier gælder for alle beholdere:
– Driftstryk:
–
Tilslutning:
6 bar
G1 "
Type
Diameter Ø
"D" [mm]
Vægt [kg]
Højde "H"
[mm]
Højde "h"
[mm]
200 634 37 1060 146
300 634 54 1360 146
400 740 65 1345 133
500 740 78 1560 133
600 740 94 1810 133
800 740 149 2275 133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
1500 1200 465 2130 350
2000
1200
565
2590
350
3000 1500 795 2590 380
4000 1500 1080 3160 380
5000 1500 1115 3695 380
7 Montering
FARE
Livsfarlige kvæstelser som følge af elektrisk stød.
Ved berøring af strømførende dele er der fare for livsfarlige kvæstelser.
• Kontroller, at tilførselsledningen til enheden er uden spænding og
sikret mod genstart.
• Kontroller, at andre ikke kan tænde for anlægget igen.
• Kontroller, at det kun er en elektriker, der udfører monteringsarbejde
på den elektriske tilslutning af enheden og kun efter de lokalt
gældende forskrifter.
FORSIGTIG
Fare for kvæstelser ved væske, der sprøjter ud under tryk
Der er fare for forbrændinger og kvæstelser, hvis varmt vand eller damp
under tryk pludselig slipper ud fra tilslutninger som følge af fejlbehæftet
installation eller vedligeholdelse.
• Sørg for, at installation, afmontering og vedligeholdelsesarbejdet
udføres fagligt korrekt.
• Sørg for, at trykket er taget af anlægget, før tilslutningerne
installeres, afmonteres eller vedligeholdes.
FORSIGTIG
Fare for forbrænding på varme overflader
På grund af de høje overfladetemperaturer i varmeanlæg er der fare for
forbrændinger af huden.
• Brug beskyttelseshandsker.
• Anbring relevante advarsler i nærheden af enheden.
FORSIGTIG
Fare for kvæstelse ved fald eller stød
Kvæstelser ved fald eller stød på anlægsdele under monteringen.
• Bær personligt sikkerhedsudstyr (sikkerhedshjelm, sikkerhedstøj,
beskyttelseshandsker, sikkerhedssko).

Bemærk!
Bekræft i attesten, at installation og idrifttagning er udført fagligt
korrekt. Dette er
også en forudsætning for, at garantikrav kan
imødekommes.
–
Lad Reflex-fabrikskundeservice udføre første idrifttagning samt
den årlige vedligeholdelse.
