Tekniske data
Variomat Touch — 09.09.2022-Rev. C Norsk —
385
4. Skift den defekte sikringen.
5. Sett på husdekslet
6. Lukk klemmedekslet.
7. Lukk strømforsyningen for modulen med nettstøpslet.
Utskiftingen av sikringen er ferdig.
6 Tekniske data
6.1 Styreenhet

Merk!
Følgende verdier gjelder for alle styreenheter:
– Tillatt tilførselstemperatur:
–
Tillatt driftstemperatur:
–
Tillatt omgivelsestemperatur:
–
Kapslingsgrad:
–
Antall grensesnitt RS-485:
–
IO-modul:
–
Elektrisk spenning styreenhet:
– Lydtrykknivå:
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Alternativt
230 V; 2 A
55 db
Type
Elektrisk effekt
[kW]
Elektrisk tilkobling
[Hz; A]
Vekt [kg]
VS 2-1/35
1,1
50; 5
29
VS 2-1/60 1,1 50; 5 37
VS 2-1/75 1,1 50; 5 50
VS 2-1/95 1,1 50; 5 53
VS 2-2/35 1,2 50; 5 58
VS 2-2/60 2,2 50; 10 61
VS 2-2/75
2,2
50; 10
89
VS 2-2/95 2,2 50; 10 92

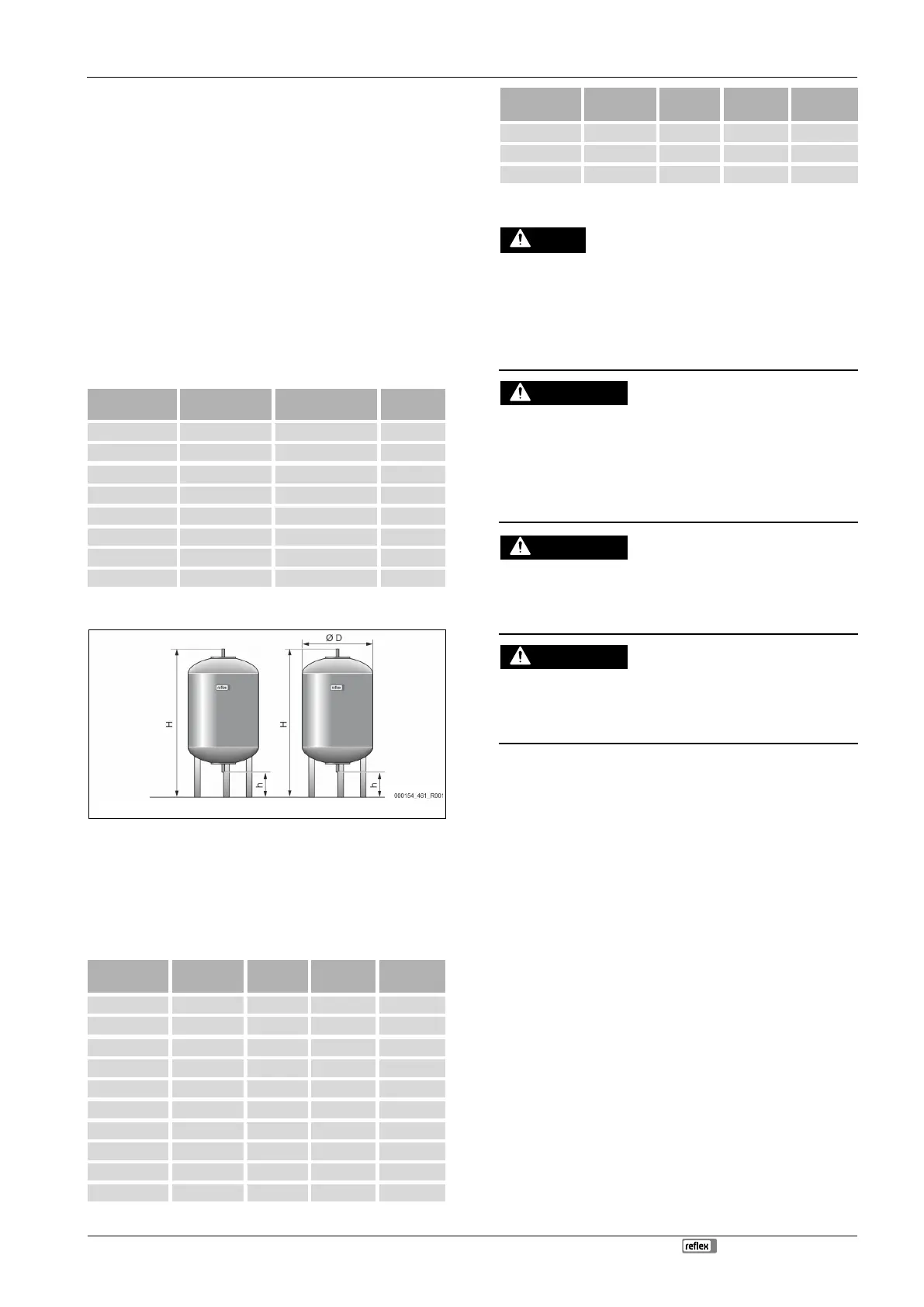

6.2 Beholdere
Grunnbeholder Følgebeholder

Merk!
Valgfri varmeisolasjon kan fås for grunnbeholderne,
 4.6 "Valgfritt
tilleggsutstyr",  382.

Merk!
Følgende verdier gjelder for alle beholdere:
– Driftstrykk:
–
Tilkobling:
6 bar
G1 "
Type
Diameter Ø
“D”[mm]
Vekt [kg]
Høyde “H”
[mm]
Høyde "h"
[mm]
200
634
37
1060
146
300 634 54 1360 146
400 740 65 1345 133
500 740 78 1560 133
600 740 94 1810 133
800 740 149 2275 133
1000/740
740
156
2685
133
1000/1000 1000 320 2130 350
1500 1200 465 2130 350
2000 1200 565 2590 350
Type
Diameter Ø
“D”[mm]
Vekt [kg]
Høyde “H”
[mm]
Høyde "h"
[mm]
3000 1500 795 2590 380
4000 1500 1080 3160 380
5000 1500 1115 3695 380
7 Montasje
FARE
Livsfarlige skader på grunn av strømstøt.
Berøring av strømførende komponenter fører til livsfarlige skader.
• Sørg for at tilførselen til apparatet er koblet spenningsløst og sikret
mot innkobling.
• Sørg for at anlegget ikke kan slås på igjen av andre personer.
• Sørg for at kun elektrikere utfører monteringsarbeid på den elektriske
tilkoblingen til apparatet, og at det gjøres iht. de lokale
elektrotekniske forskriftene.
FORSIKTIG
Fare for personskade ved vann som kommer ut under trykk
Feil montering eller demontering eller feil utført vedlikeholdsarbeid på
tilkoblinger kan føre til forbrenninger og personskader hvis varmt vann
eller damp under trykk plutselig strømmer ut.
• Kontroller at monteringen, demonteringen eller vedlikeholdsarbeidet
er utført fagmessig korrekt.
• Kontroller at anlegget er trykkløst før du skal utføre montering,
demontering eller vedlikeholdsarbeid på tilkoblinger.
FORSIKTIG
Fare for forbrenning på varme overflater
I varmeanlegg kan høy overflatetemperatur føre til forbrenninger på
huden.
• Bruk vernehansker.
• Plasser egnede varselhenvisninger i nærheten av apparatet.
FORSIKTIG
Fare for personskader på grunn av fall eller støt!
Bloduttredelser på grunn av fall eller støt mot anleggsdeler under
monteringen.
• Bruk personlig verneutstyr (beskyttelseshjelm, beskyttelsesklær,
beskyttelseshansker, sikkerhetssko).

Merk!
Bekreft fagmessig riktig montering og
igangsetting i montasje-,
igangsettings
- og vedlikeholdssertifikatet. Dette er forutsetningen for
garantikravene.
–
La Reflex fabrikk-kundeservice utføre første gangs igangsetting
samt det årlige vedlikeholdet.
7.1 Forutsetninger for monteringen
7.1.1 Kontroll av leveringstilstanden
Før levering blir enheten omhyggelig kontrollert og pakket. Skader under
transport kan ikke utelukkes.
Gå fram på denne måten:
1. Kontroller leveransen etter levering.
• For mangler.
• For mulige skader under transport.
2. Dokumenter skadene.
3. Kontakt speditøren for å reklamere skadene.
7.2 Forberedelser
Tilstanden til det leverte apparatet:
• Kontroller at alle forskruinger på apparatet sitter fast. Trekk til skruene
ved behov.
Forberedelser for montasje av apparatet:
• Uvedkommende har ingen adgang.
• Frostfritt, godt utluftet rom.
– Romtemperatur 0 °C til 45 °C (32 °F til 113 °F).
• Jevnt gulv med tilstrekkelig bæreevne.
– Forsikre deg om at gulvet har tilstrekkelig bæreevne når
beholderen fylles.
