Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Apparatbeskrivelse
Variomat Touch — 09.09.2022-Rev. C Norsk —
381

Merk!
Brukeren skal ved montering av sikkerhetsventilen på stedet forsikre
seg om at den ikke utgjør en fare ved luftutslipp.

Merk!
Utstyrsdeler med sikkerhetsfunksjoner for trykkbegrensning på
vannsiden iht. trykkutstyrsdirektivet 2014/68/EU, og
temperaturbegrensning iht. trykkutstyrsdirektivet 2014/68/EU er ikke
inkludert i leveransen.
Eieren må selv sørge for
sikring mot trykk og temperatur på
vannsiden.
4 Apparatbeskrivelse
4.1 Beskrivelse
Variomat med Touch-styring er en pumpestyrt trykkholdings-, avgassings- og
ettermatingsstasjon for varmtvanns- og kjølevannsystemer. I alt vesentlig
består Variomat av en styreenhet med pumpe og minst én
ekspansjonsbeholder. En membran i ekspansjonsbeholderen deler den i et
luftrom og et vannrom. På denne måten unngår man at oksygen kommer inn i
ekspansjonsvannet.
Variomat med Touch-styring gir følgende sikkerhet:
• Optimalisering av alle forløp for trykkholding, avgassing og ettermating.
– Ingen direkte innsuging av luft på grunn av kontroll av
trykkholdingen med automatisk ettermating.
– Ingen sirkulasjonsproblemer på grunn av fri blåsing i
kretsløpsvannet.
– Reduksjon av korrosjonsskaden på grunn av oksygenuttrekk fra
fylle- og ettermatingsvannet.

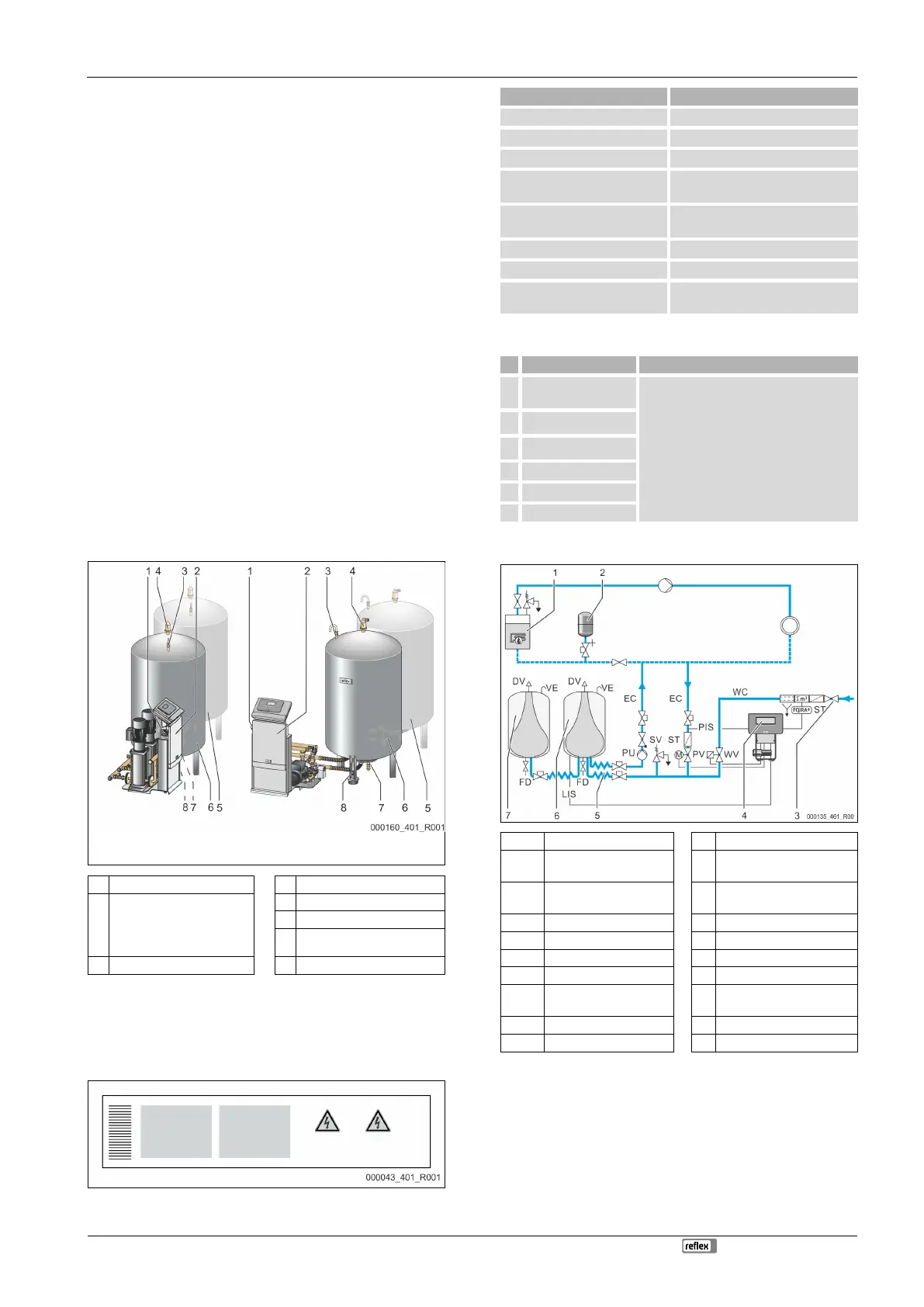

4.2 Oversiktsvisning
Variomat med touchstyring og to
pumper
Variomat med touchstyring og en
pumpe
1 Hovedbryter 4 Avgassingsventil "DV"
2 styreenhet
• Pumpe(r)
• Styring "Reflex Control
Touch"
5 Følgebeholder "VF"
6 Grunnbeholder "VG"
7 Fylle- og tømmekran "FD"
3 Lufting "VE" 8 Nivåmåling "LIS"
4.3 Identifikasjon
4.3.1 Typeskilt
På typeskiltet finner du opplysninger om produsent, byggeår,
produksjonsnummer samt de tekniske dataene.
Påføring på typeskiltet
Betydning
Type Enhetsbetegnelse
Serial No. Serienummer
Min. / max. allowable pressure PS
Minimum / maksimum tillatt trykk
Max. allowable flow temperature
of system
Maksium tillatt tilførselstemperatur i
systemet
Min. / max. working temperature
TS
Min. / maks. driftstemperatur (TS)
Year of manufacture Byggeår
Max. system pressure Maks. systemtrykk
Min. operating pressure set up on
site
Min. driftstrykk stilles inn på
anleggssiden
4.3.2 Typenøkkel
Nr.
Typenøkkel (eksempel)
1
Betegnelse for
styreenheten
2
Pumpeantall
Variomat VS 2- 1, VG 500 l, VF 500 l
3
Grunnbeholder "VG"
1 2 3 4 5 6
4
Nominelt volum
5
Følgebeholder "VF"
6
Nominelt volum
4.4 Funksjon
1 Varmeanlegg WV Ettermatingsventil
2
Trykkekspansjonsbeholder
"MAG"
PIS Trykkføler
3 Reflex Fillset Impuls PV
Overstrømningsventil
(Motorkuleventil)
4 Styreenhet PU Pumpe (trykkholding)
5 Hydrauliske tilførsler SV Sikkerhetsventil
6 Luftrom grunnbeholder EC Ekspansjonsledning
7 Luftrom følgebeholder FD Fylle- og tømmekran
ST Smussfanger LIS
Veiecelle for registrering av
vannivået
FQIRA+ Kontaktvannteller DV Avgassingsventil
WC Ettermatingsledning VE Lufting
Ekspansjonsbeholder
En grunnbeholder og alternativt flere følgebeholdere kan kobles til. En
membran deler beholderne i et luftrom og et vannrom, og hindrer dermed at
oksygen trenger inn i ekspansjonsvannet. Luftrommet står i forbindelse med
atmosfæren via en ledning "VE". Grunnbeholderen knyttes hydraulisk fleksibelt
til styreenheten. Det sikrer funksjonen til nivåmålingen «LIS» som arbeider med
en veiecelle.
