Descrierea echipamentului
— Română Variomat Touch — 09.09.2022-Rev. C
Pericol de vătămare corporală din cauza lichidului evacuat sub presiune
În cazul unei montări sau unei demontări defectuoase, al unor lucrări de
întreţinere efectuate incorect, la racorduri pot surveni arsuri şi vătămări
corporale, dacă prin acestea ţâşneşte brusc apă fierbinte sau abur fierbinte
sub presiune.
• Asiguraţi efectuarea unei montări, demontări şi unor lucrări de
întreţinere corecte din punct de vedere tehnic.
• Înainte de a efectua montarea, demontarea sau lucrările de
întreţinere la racorduri, asiguraţi-vă că instalaţia este depresurizată.
utilizatoare trebuie să se asigure la montarea supapei de
siguranţă la faţa locului că la scurgere nu există niciun pericol.
Indicaţie!
Piesele echipamentului care au func
ție de siguranță pentru limitarea
presiunii pe partea apei conform Directivei 2014/68/UE privind
echipamentele sub presiune și limitarea temperaturii conform
Directivei 2014/68/UE pentru echipamentele sub presiune nu sunt
incluse în pachetul de livrare.
Unitatea utilizatoare este responsabilă pentru protecţia pentru
limitarea presiunii şi temperaturii pe partea apei.
4 Descrierea echipamentului
4.1 Descriere
Variomat cu unitate de comandă tactilă este o staţie de menţinere a presiunii,
de degazare şi de realimentare, comandată cu pompa, destinată sistemelor de
apă de încălzire şi de răcire. În principal, echipamentul Variomat este compus
dintr-o unitate de comandă cu pompe şi cel puţin un vas de expansiune. O
membrană separă vasul de expansiune într-un spaţiu cu aer şi unul cu apă. În
acest fel este împiedicată pătrunderea oxigenului din aer în apa de expansiune.
Echipamentul Variomat cu unitate de comandă tactilă oferă următoarele
avantaje cu privire la siguranţă:
• Optimizarea tuturor proceselor pentru menţinerea presiunii, degazare şi
realimentare.
• Prin controlul menţinerii presiunii cu realimentare automată, aerul
nu este aspirat direct.
• Nu survin probleme de recirculare generate de aer prin bulele de
gaze libere aflate în apa din circuit.
• Pagubele provocate de coroziune sunt reduse datorită
dezoxigenării apei de umplere şi de adaos.

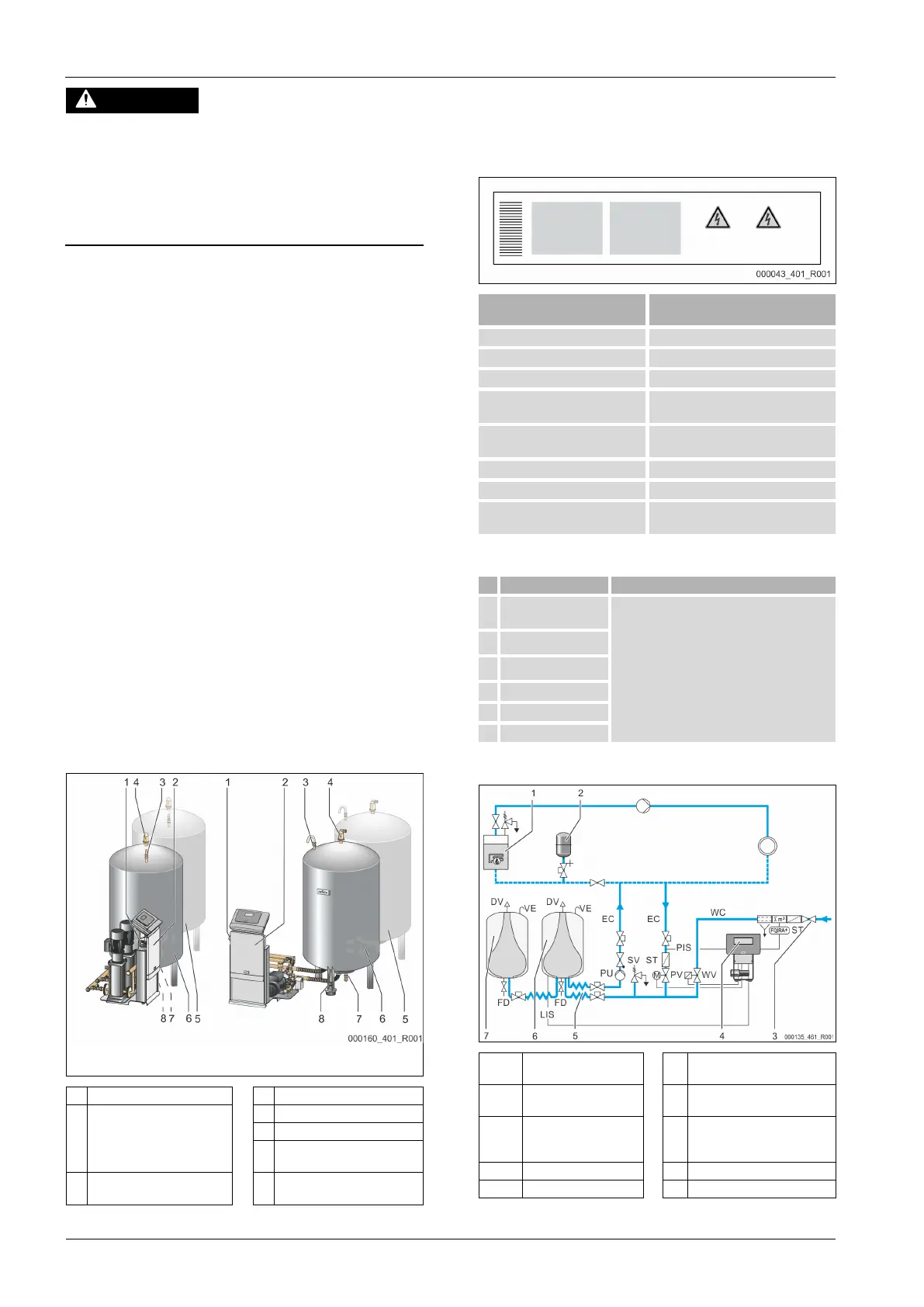

4.2 Prezentare generală
Variomat cu comandă tactilă şi două
pompe
Variomat cu comandă tactilă şi o
pompă
1 Întrerupător principal 4 Supapă de degazare „DV”
2 Unitate de comandă
• Pompă (pompe)
• Unitatea de comandă
„Reflex Control Touch“
5 Vasul de extindere „VF“
6 Vas de bază „VF”
7
Robinet de umplere şi golire
„FD“
3 Ventilare şi aerisire „VE” 8
Dispozitiv de măsurare a
nivelului „LIS“
4.3 Identificare
4.3.1 Plăcuţa de tip
Pe plăcuţa de tip se găsesc datele referitoare la producător, anul de fabricaţie,
numărul de fabricaţie şi datele tehnice.
Informaţie pe plăcuţa cu
caracteristici tehnice
Type Denumirea echipamentului
Serial No. Număr de serie
Min. / max. allowable pressure PS Presiune minimă / maximă admisă
Max. allowable flow temperature
of system
Temperatura maxim admisă pe turul
sistemului
Min. / max. working temperature
TS
Temperatura de lucru min./ max.
Year of manufacture An de fabricaţie
Max. system pressure Presiune max. sistem
Min. operating pressure set up on
site
Presiunea minimă de funcţionare de
prevăzut la faţa locului este reglată
4.3.2 Cod de tip
1
Denumirea unităţii de
comandă
2
Variomat VS 2-
1,
VG
500 l, VF 500 l
3
1 2 3 4 5 6
4
5
6
4.4 Funcţie
1 Instalaţie de încălzire WV
Supapă de sens pentru
umplere/completare
2
Vas de expansiune sub
PIS Senzor de presiune
3 Reflex Fillset Impuls PV
Supapă diferenţială de
presiune (robinet cu bilă,
acţionat cu motor)
4 Unitate de comandă PU Pompă (menţinerea presiunii)
5 Alimentări hidraulice SV Supapă de siguranţă
