I/O modulis (pasirenkamas plėtimo modulis)
Variomat Touch — 09.09.2022-Rev. C Lietuvių k. —
267
Apsaugos klasė IP: IP 64
Maitinimas: 230 V AC, 50 – 60 Hz (IEC 38)
Saugiklis (pirminis): 0,16 A lėtai
Įvadai / išvadai
• 6 bepotencialiai relių išvadai (keitiklis)
• 3 skaitmeniniai įvadai 230 V AC
• 3 skaitmeniniai įvadai 24 V AC
• 2 analoginiai išvadai (jų nereikia, nes jie jau yra „Control Touch“
valdymo sistemoje.)
Valdymo sistemos sąsajos
• RS-485
• 19,2 kbit/s
• Bepotencialės
• Jungiama per kištukinius arba srieginius gnybtus
• Pagal RSI protokolą
5.2 Nustatymai
PAVOJUS
Elektros smūgis kelia pavojų gyvybei!
Pavojus gyvybei dėl elektros smūgio. Net ištraukus kištukus iš įtampos
tiekimo lizdo įrenginio plokštės dalyse gali būti 230 V įtampa.
• Prieš nuimdami valdymo sistemos dangčius visiškai atjunkite įrenginį
nuo maitinimo šaltinio.
• Patikrinkite, ar plokštėje nėra įtampos.
5.2.1 Terminatorių nustatymai RS-485 tinkluose
Terminatorių RS-485 tinkluose aktyvinimo ir išaktyvinimo pavyzdžiai.
• Valdymo sistemos pagrindinėje plokštėje rasite 1 ir 2 DIP jungiklius.
• Maksimalus 1000 metrų ilgis RS-485 sujungti

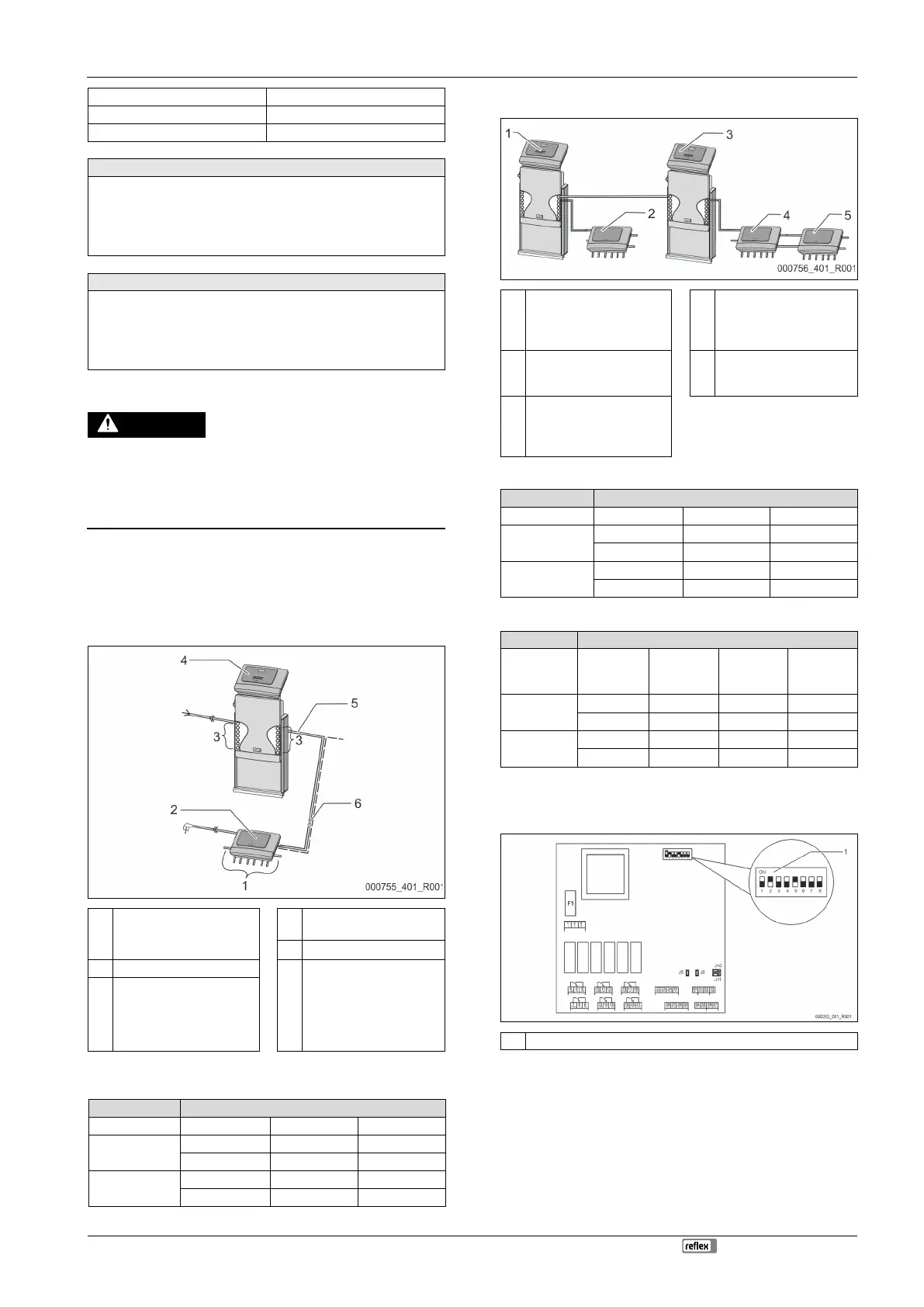

Įrenginio valdymo sistema su I/O moduliu
1 I/O modulio relių išvadai*
• 6 skaitmeniniai išvadai
4
Valdymo sistema „Control
Touch“
5 RS-485 sujungimas
2 I/O modulis 6
Pasirenkamas RS-485
sujungimas
• Master - Slave
(valdantysis –
pavaldusis įrenginiai)
• Lauko magistralė
3 I/O linijų jungtys
* 2-jų analoginių išvadų nereikia, nes „Control Touch“ valdymo sistemoje jau
yra du analoginiai išvadai, skirti slėgui ir lygiui matuoti.
Terminatorių nustatymai
Jungė / jungiklis
Nustatymai I/O modulis „Control Touch“
Jungė J10
aktyvinta X ---
ir J11
išaktyvinta --- ---
1 DIP jungiklis
aktyvinta --- X
ir 2
išaktyvinta --- ---
Įrenginio valdymo sistema ir I/O modulis veikia „Master-Slave“ (valdančiojo ir
pavaldžiojo įrenginių) funkcija
1
„Control Touch“ valdymo
sistema veikia „Master“
(valdančiojo įrenginio)
funkcija
4
I/O modulis „Slave“
(pavaldžiojo įrenginio)
funkcijai
2
I/O modulis „Master“
(valdančiojo įrenginio)
funkcijai
5 I/O modulis skirtas išplėsti
3
„Control Touch“ valdymo
sistema veikia „Slave“
(pavaldžiojo įrenginio)
funkcija
„Master“ (valdančiojo įrenginio) funkcija
Terminatorių nustatymai
Jungė / jungiklis
Nustatymai I/O modulis „Control Touch“
Jungė J10
aktyvinta X ---
ir J11
išaktyvinta --- ---
1 DIP jungiklis
aktyvinta --- X
ir 2
išaktyvinta --- ---
„Slave“ (pavaldžiojo įrenginio) funkcija
Terminatorių nustatymai
Jungė /
jungiklis
Nustatymai I/O modulis
I/O modulis
skirtas
išplėsti
„Control
Touch“
Jungė J10
aktyvinta --- X ---
ir J11
išaktyvinta X --- ---
1 DIP jungiklis
aktyvinta --- --- X
ir 2
išaktyvinta --- --- ---
5.2.2 Modulio adreso nustatymas
Modulio adreso nustatymas I/O modulio pagrindinėje plokštėje
1 DIP jungiklis
DIP jungiklių padėtis
1–4 DIP jungikliai: • Modulio adreso nustatymui
• Kintamas nustatymas tiek ON (įjungta)
arba OFF (išjungta)
5 DIP jungiklis: • Nuolat padėtyje ON (įjungta)
6–8 DIP jungikliai: • Vidinei testavimo paskirčiai
• Eksploatavimo metu padėtyje OFF
(išjungta)
1–4 DIP jungikliais nustatykite modulio adresą.
