Primera puesta en servicio
Variomat Touch — 09.09.2022-Rev. C
Español —
18
Y2PE
(blindaje)
Salidas analógicas: Presión y
nivel
Estándar 4-20 mA
A cargo del
propietario
19 Presión
21 Nivel
22 GNDA
7.5.4 Interfaz RS-485
A través de las RS-485 interfaces S1 y S2 pueden consultarse todos los datos de
control necesarios para la comunicación con centros de control u otros aparatos
conectados.
• Interfaz S1
– Esta interfaz permite controlar hasta 10 aparatos interconectados en
una red maestro-esclavo.
• Interfaz S2
– Presión "PIS" y nivel "LIS".
– Estados de servicio de las bombas "PU".
– Estados de funcionamiento de la llave esférica motorizada /
electroválvula.
– Valores del contador de agua de contacto "FQIRA +".
– Todos los mensajes.
– Todos los registros de la memoria de errores.
Para la comunicación de las interfaces están disponibles los siguientes módulos
de bus como accesorios opcionales.
¡Nota!
En caso necesario, solicite el protocolo de la interfaz RS
-485, detalles
sobre las conexiones así como información sobre los accesorios
disponibles. Diríjase para ello al servicio posventa de Reflex.

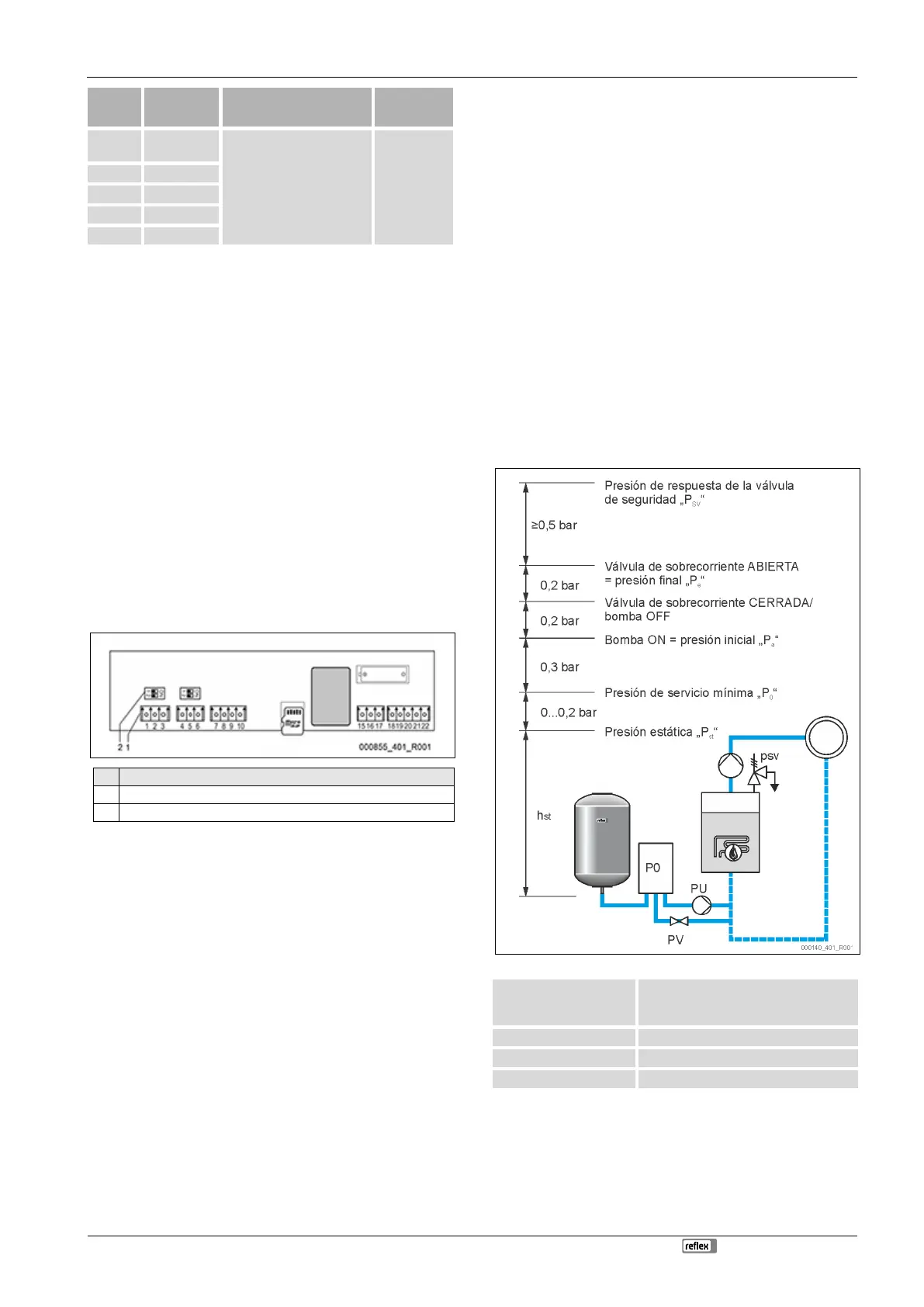

7.5.4.1 Conexión de la interfaz RS-485
Placa base de la unidad de control Control Touch.
1 Bornes de conexión para la conexión RS-485
2 Conmutador DIP 1
Proceda como sigue:
1. Conecte a la placa base el cable blindado de la línea RS-485.
• S 1
– Borne 1 (A+)
– Borne 2 (B-)
– Borne 3 (GND)
2. Conecte en un lado el blindaje de cable.
• Borne 18
3. Active en la placa base la resistencia de terminación.
• Conmutador DIP 1
7.6 Certificado de montaje y puesta en servicio
¡Nota!
El certificado de montaje y puesta en servicio se encuentra al final
del
8 Primera puesta en servicio
¡Nota!
Confirme en el Certificado de Montaje y Puesta en servicio que el
montaje y la puesta en servicio se han ejecutado de forma profesional.
Esto constituye un requisito de garantía
obligatorio.
Encargue la primera puesta en servicio y el mantenimiento anual
al servicio posventa de Reflex.
8.1 Comprobar los requisitos para la puesta en servicio
El equipo está listo para la primera puesta en servicio una vez han finalizado los
trabajos descritos en el capítulo Montaje. La puesta en servicio debe realizarla el
constructor de la instalación o un técnico competente (p. ej., a través del servicio
de atención al cliente de Reflex). La instalación de mantenimiento de la presión
debe ponerse en servicio según el correspondiente manual de instalación. Tenga
en cuenta las siguientes indicaciones para la primera puesta en servicio:
• Se ha realizado el montaje de la unidad de control con el recipiente básico
así como, dado el caso, los recipientes secundarios.
• Se han establecido las conexiones en el lado de agua de los recipientes
para el sistema de la instalación.
• Los recipientes no están llenos de agua.
• Las válvulas para el vaciado de los recipientes están abiertas.
• El sistema de la instalación se ha llenado con agua y se ha purgado de
gases.
• La conexión eléctrica se ha establecido según las disposiciones válidas
nacionales y locales.
8.2 Puntos de conmutación del Variomat
La presión de servicio mínima "P
0
" se determina a través del emplazamiento del
mantenimiento de presión. En la unidad de control, a partir de la presión de
servicio mínima "P
0
" se calculan los puntos de conmutación para la válvula
magnética "PV" y para el compresor "PU".
La presión mínima de servicio "P
0
" se calcula como sigue:
P
0
= P
st
+ P
D
+ 0,2 bar*
Entre el valor calculado en la rutina de inicio
del control, 8.3 "Procesamiento de la rutina
de arranque del control", 88.
P
st
= h
st
/10 h
st
en metros
P
D
= 0,0 bar para temperaturas de protección ≤ 100 °C
D
para temperaturas de protección = 110 °C
*Se recomienda un suplemento de 0,2 bar, en casos extremos sin suplemento
¡Nota!
Evite quedarse por debajo de la presión de servicio mínima "P
0
". De este
modo, se evitará una subpresión, una evaporación y una cavitación.
