— Norsk Variomat Touch — 09.09.2022-Rev. C
Beregning P
0,
8.2 "Koblingspunkt Variomat", 392.

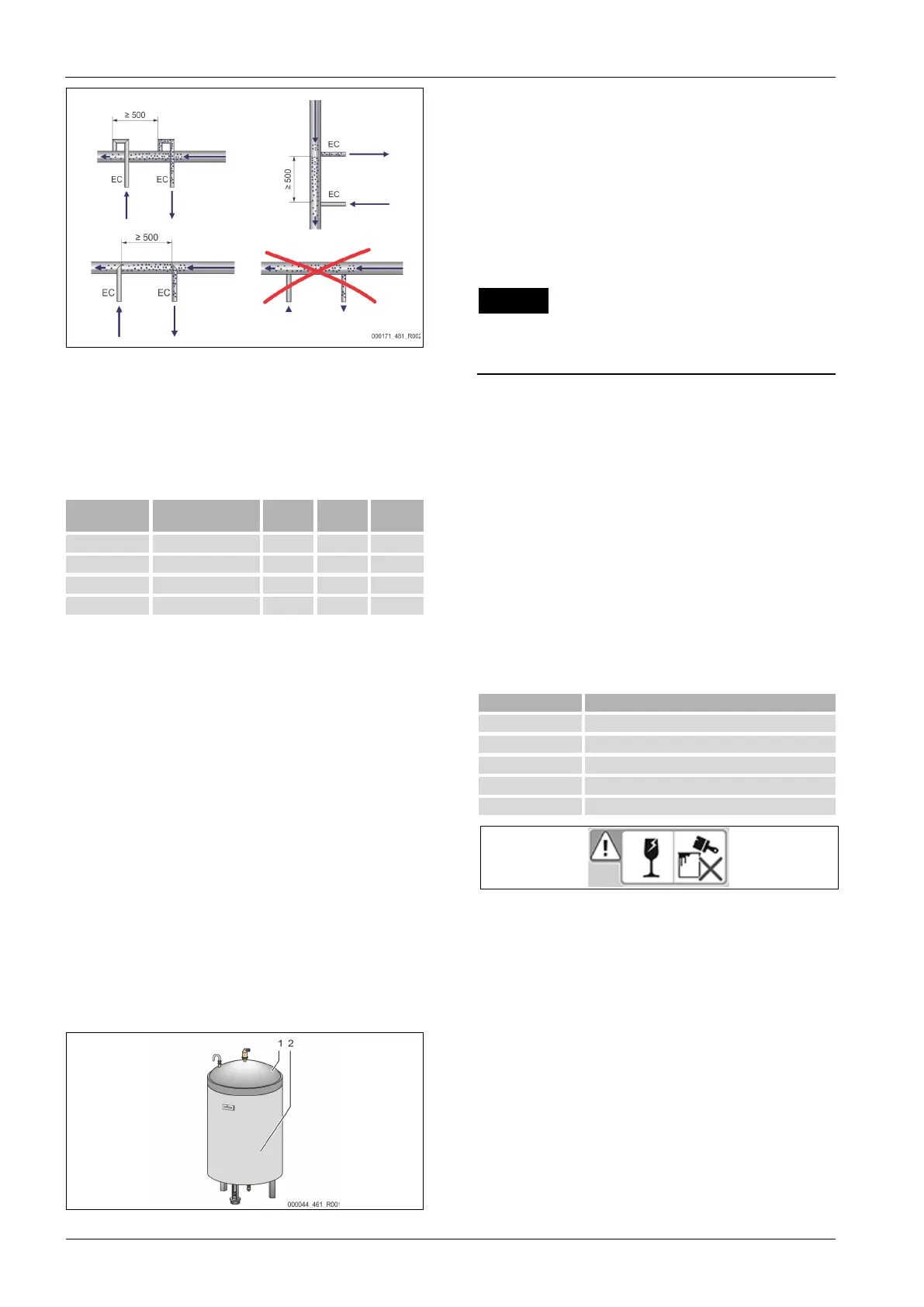

Tilkoblingens nominelle bredde "DN" gjelder for lengden til en
ekspansjonsledning inntil 10 m. Utover dette velger du en dimensjon større.
Integreringen må skje i hovedvolumstrømmen "V" til anleggssystemet. Sett i
anleggets strømningsretning må den gassrike ekspansjonsledningen
integreres foran ekspansjonsledningen med det avgassede vannet.
Unngå inntrenging av grov smuss og dermed overbelastning av
smussfangeren "ST". Koble til ekspansjonsledningene "EC" iht.
monteringsvarianten ved siden av.
Minimum driftstrykk
p
0
(bar)
-1 X --- ---
-2/35 X --- ---
-2 ≤ 3,5 --- X ---
Merk!
Vanntemperaturen ved integreringspunktet til
ekspansjonsledningene "EC" må være mellom 0 °C og 70 °C. Bruk av
forkoblingsbeholdere øker ikke bruksområdet.
Temperaturbeskyttelsen ville ikke være sikret på grunn av
gjennomstrømningen under avgassingsfasen.
7.3.4.2 Ettermatingsledning
Hvis den automatiske ettermatingen med vann ikke kobles til enheten, må
tilkoblingen av ettermatingsledningen "WC" lukkes med en blindplugg R ½".
• Unngå feil på enheten ved å sørge for manuell ettermating med vann.
• Installer minst én smussfanger "ST" med maskevidde ≤ 0,25 mm like
foran ettermatingsmagnetventilen.
– Legg en kort ledning mellom smussfanger "ST" og
ettermatingsmagnetventilen.
Merk!
Bruk en trykkreduksjon i ettermatingsledningen "WC" når hviletrykket
overskrider 6 bar.
Merk!
Installer ved behov Reflex Fillset for ettermatingsledningen "WC" ved
en ettermating fra drikkevannettet,
4.6 "Valgfritt tilleggsutstyr",
382.
Reflex ettermatingssystemer som for eksempel Reflex Fillset er
beregnet for ettermatingseffekter < 1 m³/t.
7.3.5 Montering av varmeisolasjonen
Legg den valgfrie varmeisolasjonen (2) rundt grunnbeholderen (1) og lukk
varmeisolasjonen med glidelåsen.
Merk!
Isoler grunnbeholderen og ekspansjonsledningene "EC" mot
varmetap på oppvarmingsanlegg.
Det er ikke nødvendig med varmeisolasjon for dekselet til
grunnbeholderen eller følgebeholderen.
Merk!
Monter varmeisolasjon på anleggsiden hvis det dannes
kondensvann.
7.3.6 Montasje av veiecellen
OBS
Skade på trykkmåleboksen på grunn av ufagmessig montering
Skader, feilfunksjoner og feilmålinger på trykkmålingsboksen for
nivåmålingen "LIS" på grunn av ufagmessig montering.
• Følg monteringsanvisningen for trykkmåleboksen.
Nivåmålingen "LIS" arbeider med en trykkmåleboks. Monter denne når
grunnbeholderen står i den endelige posisjonen, 7.3.3 "Plassering av
beholderne", 386. Vær oppmerksom på følgende:
• Fjern transportsikringen (firkanttre) på monteringsfoten fra
grunnbeholderen.
• Erstatt transportsikringen med trykkmåleboksen.
– Trykkmåleboksen kan alternativt festes på monteringsfoten til
grunnebeholderen med skruene som følger med. Det et ikke
nødvendig å feste den.
• Unngå støtvis belastning av trykkmåleboksen, f.eks. ved justering av
beholderen i ettertid.
• Grunnbeholderen og den første følgebeholderen tilkobles med fleksible
tilkoblingsslanger.
– Bruk medfølgende tilkoblingssett, 7.3.3 "Plassering av
beholderne", 386.
• Gjennomfør nullinnstilling av fyllenivået når grunnbeholderen er
innrettet og helt tom, 8.6 "Parameterer styringen i kundemenyen",
394.
Veiledende verdier for nivåmålingene:
200 l 0–4 bar
300–500 l 0–10 bar
600–1000 l 0–25 bar
3000–5000 l 0–100 bar
ikke støt og skal ikke lakkeres!
7.4 Koblings- og ettermatingsvarianter
7.4.1 Funksjon
Det aktuelle fyllingsnivået registreres i grunnbeholderen ved hjelp av
nivåsensoren "LIS" og vurderes i styringen. Verdien til minste fyllingsnivå er
angitt i kundemenyen til styringen. Dersom minste fyllingsnivå underskrides,
åpner ettermatingsventilen "WV" seg og fyller grunnbeholderen.
Merk!
For å fullføre ettermatingen fra drikkevann
-nettet, tilbyr Reflex Fillset
med integrert systemskiller og Fillsoft av
herdingsanlegg, 4.6
"Valgfritt tilleggsutstyr", 382.
