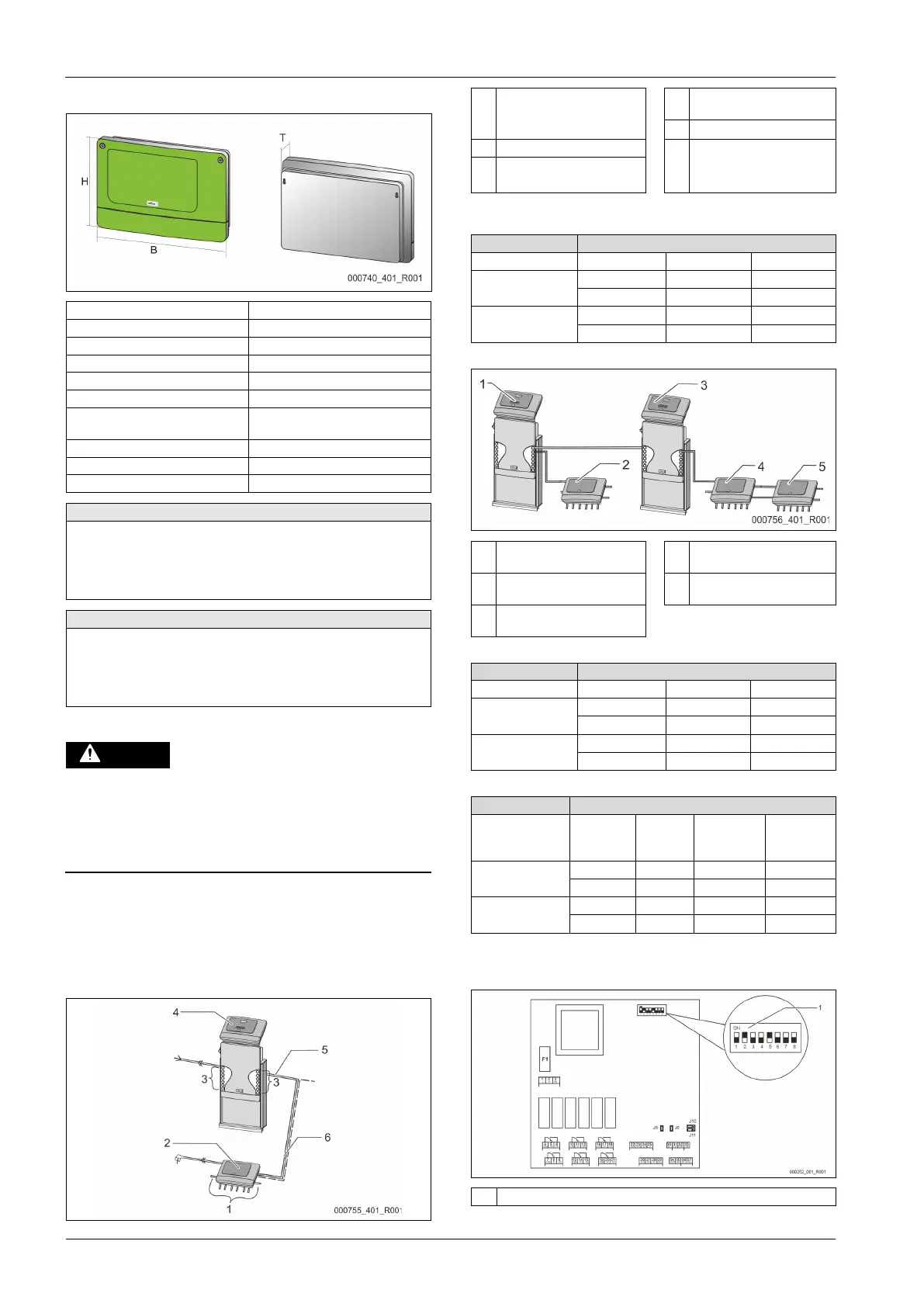

Módulo de I/O (módulo de ampliación opcional)
— Español Variomat Touch — 09.09.2022-Rev. C
5.1 Datos técnicos
Carcasa Carcasa de plástico
Anchura (anch.): 340 mm
Altura (alt.): 233,6 mm
Profundidad (pro.): 77 mm
Peso: 2,0 kg
Temperatura de servicio permitida: -5 °C – 55 °C
Temperatura de almacenamiento
permitida:
-40 °C – 70 °C
Grado de protección IP: IP 64
Suministro de tensión: 230 V AC, 50 – 60 Hz (IEC 38)
Protección por fusible (primario): 0,16 A de acción lenta
• 6 salidas de relé sin potencial (inversor)
• 3 entradas digitales 230 V AC
• 3 entradas digitales 24 V AC
• 2 salidas analógicas (estas no se necesitan, porque ya están incluidas en
la unidad de control Control Touch.)
• RS-485
• 19,2 kbit/s
• sin potencial
• Conexión mediante bornes de enchufe terminales roscados
• Protocolo específico RSI
5.2 Ajustes
¡Peligro de muerte por choque eléctrico!
Lesiones mortales por choque eléctrico. Algunas partes de la placa
electrónica pueden estar conectadas a la fuente de tensión de 230 V después
de haberse desenchufado la clavija de red.
• Antes de quitar las cubiertas, desconecte la unidad de control
completamente para aislarla de la fuente de alimentación de corriente.
• Compruebe que la placa electrónica está sin tensión.
5.2.1 Ajuste de terminadores en las redes RS-485
Ejemplos para la activación o desactivación de los terminadores de las redes RS-
485.
• En la placa base de la unidad de control se encuentran los conmutadores
DIP 1 y 2
• Longitud máxima 1000 metros para la conexión RS-485
Unidad de control con módulo de E/S
1
Salidas de relé del módulo de
E/S*
• 6 Salidas digitales
4
Unidad de control Control
Touch
5 Conexión RS-485
2 Módulo de E/S 6 Conexión RS-485 opcional
• Maestro-Esclavo
• Bus de campo
3
Conexiones de las líneas de
E/S
* Las 2 salidas analógicas no se necesitan, porque en la unidad de control Control
Touch ya hay incluidas dos salidas analógicas para la medición de presión y nivel.
Ajustes Módulo de E/S Control Touch
activado X ---
desactivado --- ---
desactivado --- ---
Unidades de control y módulo de E/S en la función Maestro-Esclavo
1
Unidad de control Control
Touch en la función Maestro
4
Módulo de E/S para la función
Esclavo.
2
Módulo de E/S para la función
Maestro
5 Módulo de E/S de ampliación
3
Unidad de control Control
Touch en la función Esclavo
Función Maestro
Ajustes Módulo de E/S Control Touch
activado X ---
activado --- X
desactivado --- ---
Función Esclavo
Ajustes
Módulo de
E/S
Módulo de
E/S de
ampliación
Control
Touch
desactivado X --- ---
activado --- --- X
desactivado --- --- ---
5.2.2 Ajuste de la dirección del módulo
Ajuste de la dirección del módulo en la placa base del módulo de E/S
1 Conmutadores DIP
