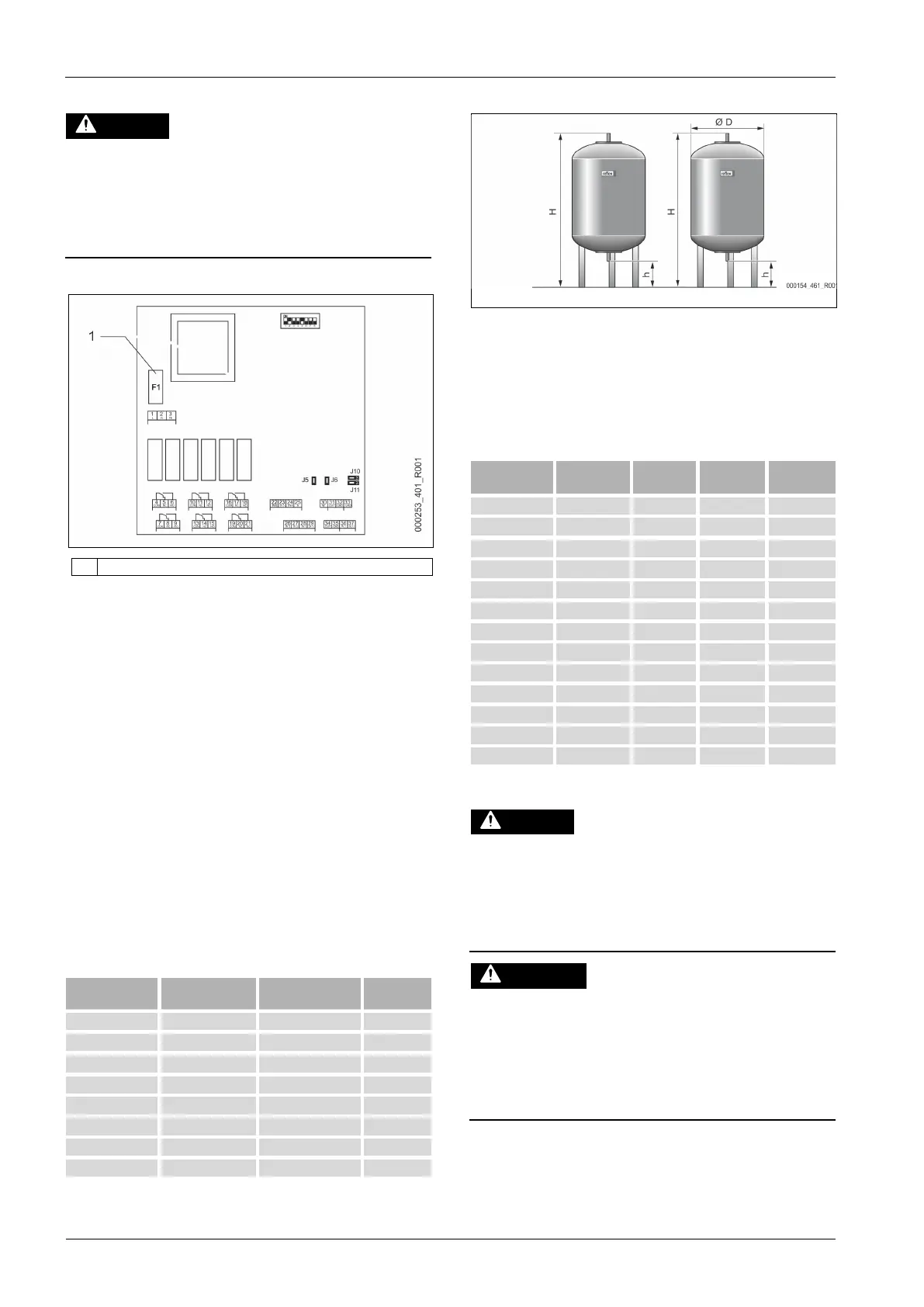

5.3 Substituição dos fusíveis
PERIGO
Perigo de choque elétrico!
Lesões fatais causadas por choque elétrico. Em certas partes da placa de
circuitos do aparelho pode estar presente
uma tensão de 230 V, apesar de a ficha ter sido desligada da alimentação
elétrica.
• Antes de remover as coberturas, desligar a unidade de comando do
aparelho completamente da alimentação elétrica.
• Certificar-se de que a placa de circuitos não está sob tensão.
O fusível encontra-se na placa de circuitos principal do módulo E/S.
1 Fusível fino F1 (250 V, 0, 16 A de ação retardada)
Proceder como se segue.
1. Desligar o módulo E/S da alimentação elétrica.
• Retirar a ficha de alimentação do módulo.
2. Abrir a tampa da caixa de terminais.
3. Retirar a tampa da caixa.
4. Substituir o fusível queimado.
5. Colocar a tampa da caixa.
6. Fechar a tampa da caixa de terminais.
7. Ligar a alimentação elétrica do módulo com a ficha de alimentação.
A substituição do fusível está concluída.
6 Dados técnicos
6.1 Unidade de comando

Nota!
Os valores seguintes são válidos para todas as
unidades de comando:
– Temperatura de alimentação admissível:
–
Temperatura de serviço admissível:
–
Temperatura ambiente admissível:
–
Tipo de proteção:
–
N.º de interfaces RS-485:
–
Módulo E/S:
–
Tensão elétrica da unidade de comando:
– Nível de ruído:
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Opcional
230 V; 2 A
55 db
Tipo
Potência elétrica
[kW]
Ligação elétrica [Hz;
A]
Peso [kg]
VS 2-1/35 1,1 50; 5 29
VS 2-1/60 1,1 50; 5 37
VS 2-1/75 1,1 50; 5 50
VS 2-1/95 1,1 50; 5 53
VS 2-2/35 1,2 50; 5 58
VS 2-2/60 2,2 50; 10 61
VS 2-2/75 2,2 50; 10 89
VS 2-2/95 2,2 50; 10 92
6.2 Depósitos
Vaso básico Vaso secundário

Nota!
Opcionalmente, estão disponíveis isolamentos térmicos para os vasos
básicos,

4.6 "Equipamento opcional",

101.

Nota!
Os valores seguintes são válidos para todos os
vasos:
– Pressão de serviço:
– Ligação:
6 bar
G1 "
Tipo
Diâmetro Ø
"D" [mm]
Peso [kg]
Altura "H"
[mm]
Altura "h"
[mm]
200 634 37 1060 146
300 634 54 1360 146
400
740
65
1345
133
500 740 78 1560 133
600 740 94 1810 133
800 740 149 2275 133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
1500 1200 465 2130 350
2000 1200 565 2590 350
3000 1500 795 2590 380
4000 1500 1080 3160 380
5000 1500 1115 3695 380
7 Montagem
PERIGO
Lesões fatais causadas por choque elétrico.
O contacto com componentes sob tensão provoca lesões fatais.
• Assegurar que a linha de alimentação ao aparelho esteja desligada da
corrente e bloqueada para não voltar a ser ligada.
• Assegurar que o sistema não possa voltar a ser ligado por terceiros.
• Assegurar que os trabalhos de montagem na ligação elétrica do
aparelho sejam realizados exclusivamente por um eletricista e de
acordo com as regras eletrotécnicas em vigor no local.
CUIDADO
Perigo de ferimentos devido à saída de fluidos sob pressão
No caso de trabalhos de montagem, desmontagem ou manutenção
realizados de forma incorreta, existe o perigo de queimaduras e ferimentos
nas ligações, se a água ou o vapor quente sob pressão forem subitamente
expelidos.
• Garantir que os trabalhos de montagem, desmontagem ou
manutenção sejam realizados de forma correta.
• Garantir que a instalação é despressurizada, antes de realizar trabalhos
de montagem, desmontagem ou manutenção nas ligações.
