3. Installez un passe-câble à vis adapté pour le passage des câbles à l’arrière
de la pièce de raccordement. Par exemple M16 ou M20.
4. Faites passer tous les câbles à travers les passe-câbles à vis.
5. Raccordez tous les câbles conformément aux schémas des bornes.
– Pour la protection par fusibles à la charge du client, observez les
puissances connectées de l’appareil,  6 "Caractéristiques
techniques",  56.
6. Montez le couvercle.
7. Raccordez la prise secteur à l’alimentation en tension 230 V.
8. Mettez l’installation en marche.
Le raccordement électrique est terminé.

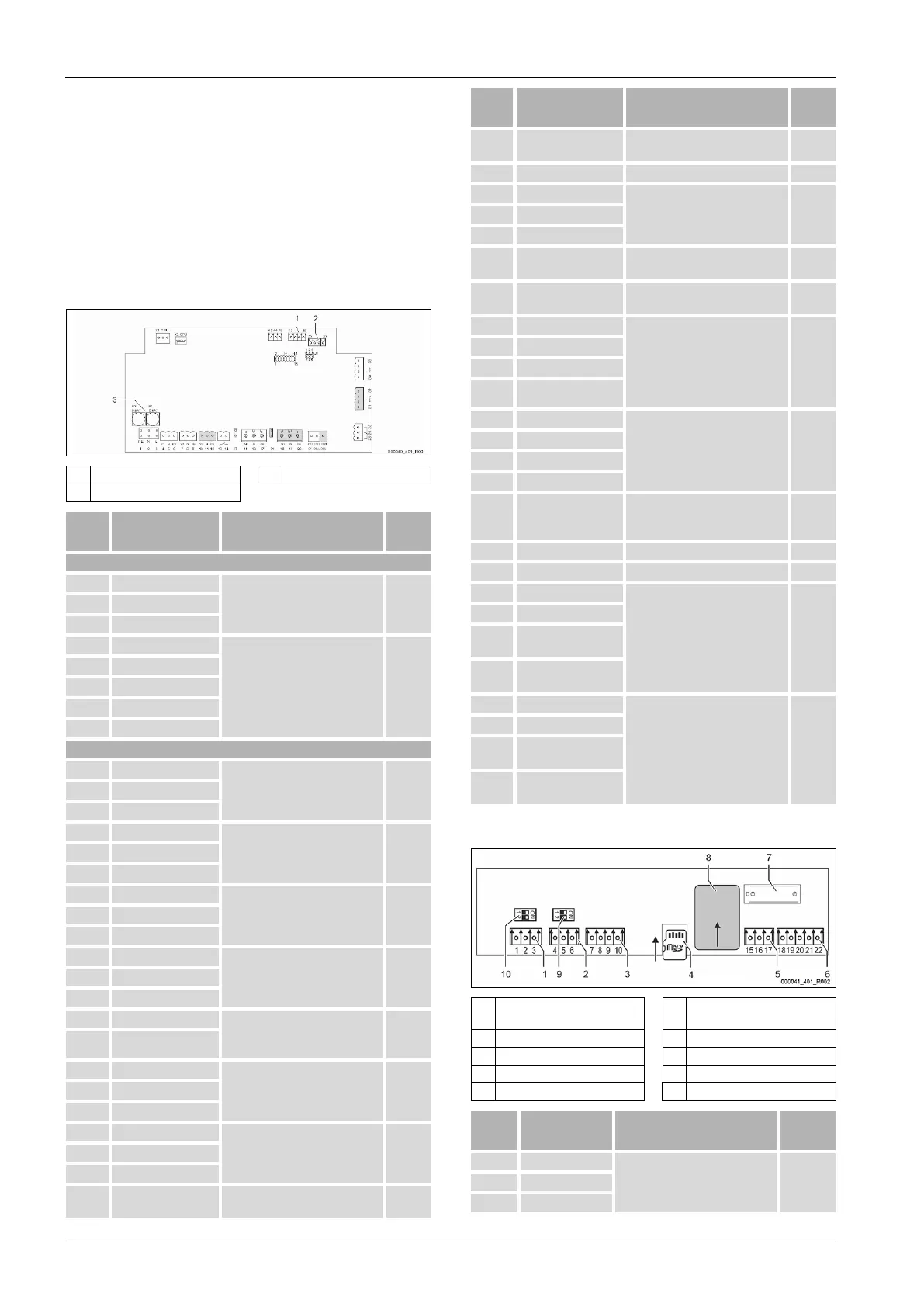

7.5.1 Schéma des bornes
7.5.2 Schéma des bornes de la partie de raccordement
1 Pression 3 Fusibles
2 Niveau
N° de
borne
Signal
Fonction
Câblage
Alimentation
X0/1
L
Alimentation 230 V, max. 16 A
Sur site
X0/2
N
X0/3
PE
X0/1
L1
Alimentation 400 V,
max. 20 A
(uniquement pour Variomat Giga
et Variomat 140 !)
sur site
X0/2
L2
X0/3
L3
X0/4
N
X0/6
PE
Carte
1
PE
Tension d’alimentation
en usine
2
N
3
L
4
Y1
Électrovanne pour la
réalimentation WV
en usine
5
N
6
PE
7
Y2
Soupape de décharge PV 1
(robinet
à boisseau sphérique motorisé ou
électrovanne)
--
8
N
9
PE
10
Y3
Soupape de décharge PV 2 (robinet
à boisseau sphérique motorisé ou
électrovanne)
---
11
N
12
PE
13
Message de protection contre la
marche à vide (libre de potentiel)
Max. 230 V, 2 A
sur site,
en
option
14
15
M1
Pompe PU 1
en usine
16
N
17
PE
18
M2
Pompe PU 2
en usine
19
N
20
PE
21
FB1
Surveillance de tension de la
pompe 1
en usine
N° de
borne
Signal
Fonction
Câblage
22a FB2a
Surveillance de tension de la
pompe 2
en
usine
22b FB2b ---
---
23
NC
Message collectif (libre de
potentiel)
Max. 230 V, 2 A
sur site,
en
option
24 COM
25 NO
27 M1
Fiche plate pour l’alimentation de
la pompe 1
en usine
31 M2
Fiche plate pour l’alimentation de
la pompe 2
en usine
35 +18 V (bleu)
Entrée analogique de mesure du
niveau LIS
sur le vase primaire
Câble
:
en
usine
;
fiche du
capteur
:
sur site
36 GND
37 AE (brun)
38 PE (blindage)
39 +18 V (bleu)
Entrée analogique pression PIS
sur le vase primaire
sur
site,
en
option
40 GND
41 AE (brun)
42 PE (blindage)
43 +24 V
Entrées numériques
sur site,
en
option
44 E1 E1 : compteur d’eau à impulsions
en usine
45 E2 E2 : contacteur de manque d’eau
---
51 GND
Soupape de décharge PV
2 (robinet
à boisseau sphérique motorisé),
uniquement sur VS 2-2
en usine
52 +24 V (alimentation)
53
0 - 10 V (grandeur de
réglage)
54
0 - 10 V (retour
d’information)
55 GND
Soupape de décharge PV
1 (robinet
à boisseau sphérique motorisé)
en usine
56
+24 V (alimentation)
57
0 - 10 V (grandeur de
réglage)
58
0 - 10 V (retour
d’information)
7.5.3 Schéma des bornes de la partie de commande
1 Interface RS-485 6
Sorties analogiques pour la
pression et le niveau
2 Interface RS-485 7 Compartiment de la batterie
3 Interface E/S 8 Slot du module Anybus
4 Carte microSD 9 Commutateur DIP 2
5 Alimentation 10 V 10 Commutateur DIP 1
N° de
borne
Signal
Fonction
Câblage
1 A
Interface RS-485
Mise en réseau S1
Sur site 2 B
3
GND S1
