Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Összeszerelés
158
— Magyar Variomat Touch — 09.09.2022-Rev. C
Sorkapocs
száma
Jel
Működés
Kábelezés
23 NC
Gyűjtőüzenet
(potenciálmentes)
Max. 230 V, 2 A
Helyszíni, opció 24 COM
25 NO
27 M1
Lapos csatlakozó az 1.
szivattyú betáplálásához
Gyárilag
31 M2
Lapos csatlakozó az 2.
szivattyú betáplálásához
Gyárilag
35 +18 V (kék)
LIS szintmérés analóg
bemenet
az alaptartályon
Kábel: gyárilag;
Érzékelő
csatlakozódugó:
helyszíni
36 GND
37 AE (barna)
38 PE (árnyékolás)
39 +18 V (kék)
PIS nyomásmérés
analóg bemenet
az alaptartályon
Helyszíni, opció
40 GND
41 AE (barna)
42
PE
(árnyékolás)
43 +24 V Digitális bemenetek Helyszíni, opció
44 E1 E1: Kontaktvízóra Gyárilag
45
E2
E2: Vízhiánykapcsoló
---
51 GND
PV 2 túláramló szelep
(motoros golyóscsap), csak VS
2-2 esetén
Gyárilag
52
+24 V
(ellátás)
53
0–10 V
(beavatkozó
jel)
54
0–10 V
(visszajelzés)
55 GND
PV1 túláramló szelep
(motoros golyóscsap)
Gyárilag
56
+24 V
(ellátás)
57
0–10 V
(beavatkozó
jel)
58
0–10 V
(visszajelzés)

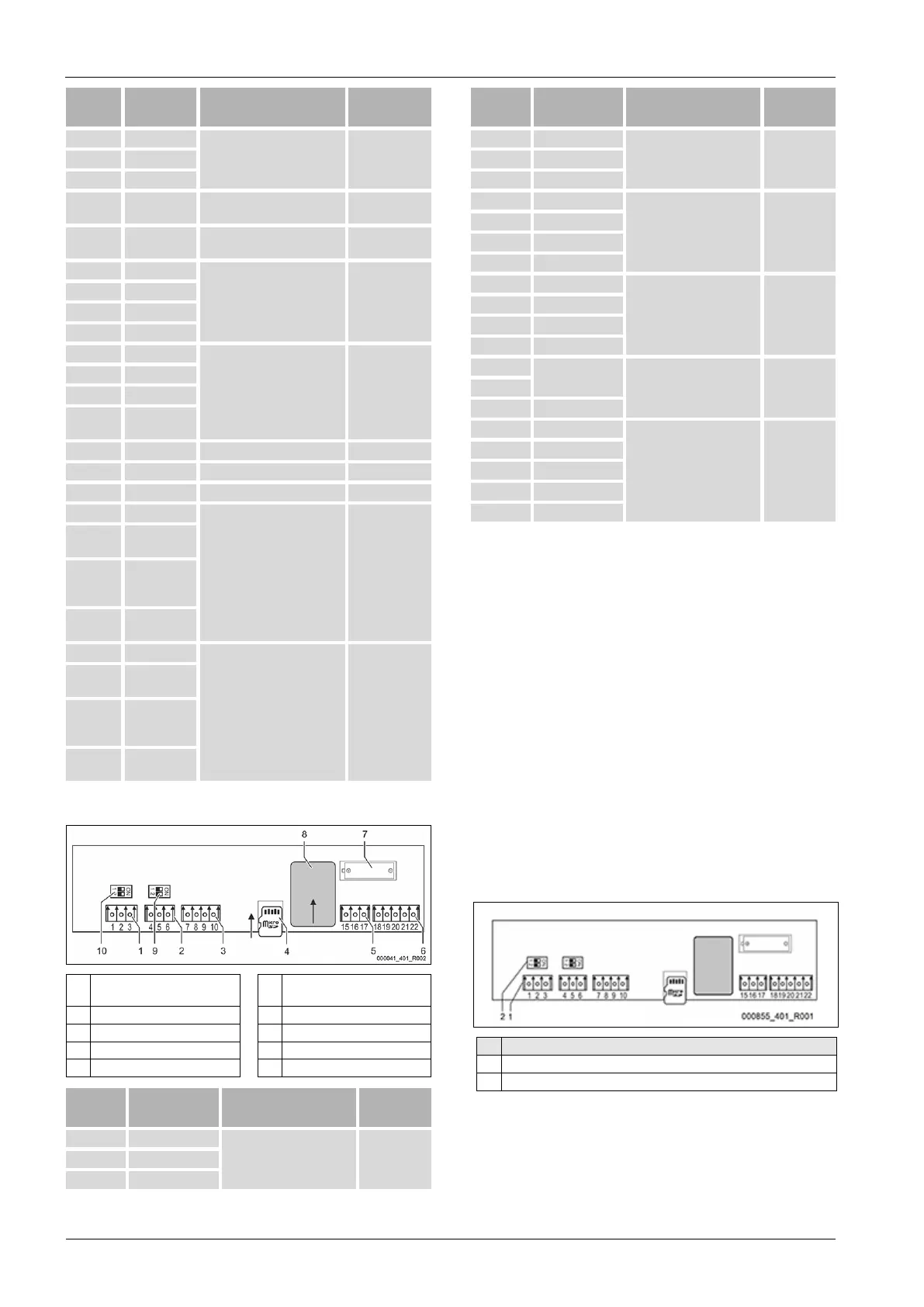

7.5.3 Kezelőrész kapcsolási terve
1 RS-485 interfészek 6
Nyomás és szint analóg
kimenetei
2 RS-485 interfészek 7 Elemrekesz
3 I/O interfész 8 Anybus modul csatlakozóhely
4 Micro SD-kártya 9 2. DIP kapcsoló
5 10 V betáplálás 10 1. DIP kapcsoló
Sorkapocs
száma
Jel
Működés
Kábelezés
1 A
RS-485 interfész
S1 hálózat
Helyszíni 2 B
3
GND S1
Sorkapocs
száma
Jel
Működés
Kábelezés
4 A
RS-485 interfész
S2 modulok: bővítő és
kommunikációs modul
Helyszíni 5 B
6 GND S2
7 +5 V
I/O interfész: interfész az
alaplaphoz
Gyárilag
8 R × D
9 T × D
10 GND IO1
11 +5V
--- ---
12 RxD
13 TxD
14 GND IO2
15
10 V~
10 V betáplálás Gyárilag 16
17
FE
18 Y2PE (árnyékolás)
Analóg kimenetek: nyomás
és szint
Alapbeállítás 4-20 mA
Helyszíni
19 Nyomás
20 GNDA
21 Szint
22 GNDA
7.5.4 RS-485 interfész
Az S1 és S2 RS-485 interfészen keresztül a vezérlés valamennyi információját le
lehet kérdezni, és az irányítóközponttal vagy más készülékekkel való
kommunikációra lehet használni.
• S1 interfész
– Legfeljebb egy Master Slave összekötött kapcsolásának 10 készülékét
lehet ezen az interfészen keresztül üzemeltetni.
• S2 interfész
– „PIS” nyomás és „LIS” szint.
– a „PU” vákuumszivattyú üzemi állapotait
– Motoros golyóscsap/mágnesszelep üzemi állapotai.
– „FQIRA +” kontaktvízóra értékei.
– Minden üzenet.
– A hibamemória minden bejegyzése.
Az interfészek kommunikációjához opcionális tartozékként buszmodulok
érhetők el.

Tudnivaló!
Igény esetén kérje el a Reflex ügyfélszolgálatától az RS
-485 interfészt, a
csatlakozásokra vonatkozó részleteket, valamint a
felkínált tartozékokra
vonatkozó információkat.
7.5.4.1 Az RS-485 interfész csatlakoztatása
A Control Touch vezérlés alaplapja.
Sz.
Szerkezeti elem
1 Az RS-485 csatlakozás csatlakozókapcsa
2 1. DIP kapcsoló
Az alábbiak szerint járjunk el:
1. Csatlakoztassuk az RS-485 csatlakozást az alaplap árnyékolt kábelével.
• S 1
– 1. sorkapocs (A+)
– 2. sorkapocs (B-)
– 3. sorkapocs (GND)
2. Az egyik oldalon csatlakoztassuk a kábel árnyékolását.
• 18. sorkapocs
