Caractéristiques techniques
56
— Français Variomat Touch — 09.09.2022-Rev. C
Emplacement
Évaluation du
signal
Texte du message
Entrée dans la
mémoire des
défauts
Priorité avant le
déroulement
Le signal sur l’entrée provoque l’action suivante
4 Changeur --- --- --- • Dépassement de la pression maximale
• Message « ER 10 » sur la commande
5 Changeur --- --- --- Bascule en cas de mode manuel
Bascule en cas de mode arrêt
Bascule avec les entrées actives 3,5,6
6 Changeur Erreur de réalimentation --- --- • Dépassement des valeurs de réglage de la réalimentation.
• Active les messages suivants sur la commande de l’appareil :
• « ER 06 » Durée de réalimentation
• « ER 07 » Cycles de réalimentation
• « ER 11 » Débit de réalimentation
• « ER 15 » Vanne d’appoint d’eau
• « ER 20 » Débit de réalimentation maximal

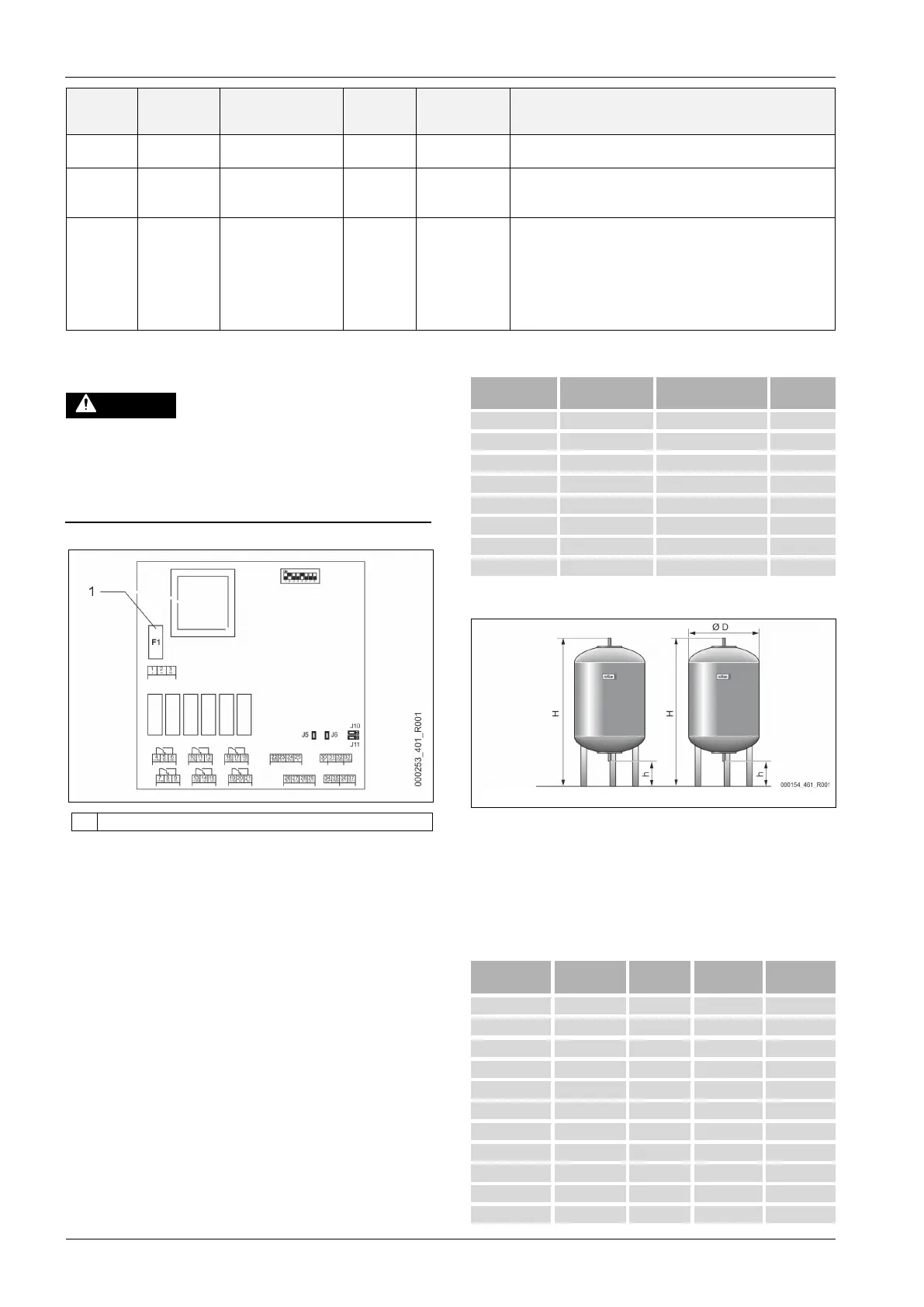

5.3 Remplacement des fusibles
DANGER
Danger d’électrocution !
Danger de blessures mortelles par électrocution. Même après avoir
débranché la fiche de secteur, certains
composants de la carte de l’appareil peuvent rester sous tension 230 V.
• Avant de retirer les couvercles, débranchez complètement la
commande de l’appareil de l’alimentation électrique.
• S’assurer que la carte est hors tension.
Le fusible se trouve sur la carte-mère du module E/S.
1 Fusible pour courant faible F1 (250 V, 0, 16 A à action retardée)
Procédez comme suit.
1. Débranchez le module E/S de l’alimentation électrique.
• Débranchez la fiche de secteur du module.
2. Ouvrez le couvercle de la boîte de bornes.
3. Retirez le couvercle du boîtier.
4. Remplacez le fusible défectueux.
5. Mettez en place le couvercle du boîtier
6. Fermez le couvercle de la boîte de bornes.
7. Branchez l’alimentation électrique du module avec la fiche secteur.
Le remplacement du fusible est terminé.
6 Caractéristiques techniques
6.1 Unité de commande

Remarque !
Les valeurs suivantes s’appliquent à toutes les unités
de commande :
– Température aller admissible :
–
Température de service admissible :
–
Température ambiante admissible :
–
Degré de protection :
–
Nombre d’interfaces RS-485 :
–
Module E/S :
–
Tension électrique unité de commande :
– Niveau sonore :
120 °C
70 °C
0 °C – 45 °C
IP 54
1
En option
230 V ; 2 A
55 dB
Type
Puissance
électrique [kW]
Raccordement
électrique [Hz ; A]
Poids [kg]
VS 2-1/35 1,1 50 ; 5 29
VS 2-1/60 1,1 50 ; 5 37
VS 2-1/75 1,1 50 ; 5 50
VS 2-1/95 1,1 50 ; 5 53
VS 2-2/35 1,2 50 ; 5 58
VS 2-2/60 2,2 50 ; 10 61
VS 2-2/75 2,2 50 ; 10 89
VS 2-2/95 2,2 50 ; 10 92
6.2 Cuves
Cuve de base
Cuve en aval

Remarque !
Pour les cuves de base, des isolations thermiques sont disponibles en
option,

4.6 "Équipement supplémentaire en option",

53.

Remarque !
Les valeurs suivantes s’appliquent à tous les
vases :
– Pression de service :
– Raccord :
6 bar
G1"
Type
Diamètre Ø
« D » [mm]
Poids [kg]
Hauteur « H »
[mm]
Hauteur « h »
[mm]
200 634 37 1060 146
300 634 54 1360 146
400 740 65 1345 133
500 740 78 1560 133
600 740 94 1810 133
800 740 149 2275 133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
1500 1200 465 2130 350
2000 1200 565 2590 350
3000 1500 795 2590 380
