I/O modülü (opsiyonel genişletme modülü)
504
— Türk Variomat Touch — 09.09.2022-Rev. C
Müsaade edilen saklama sıcaklığı: -40 °C – 70 °C
IP koruma derecesi: IP 64
Gerilim beslemesi: 230 V AC, 50 – 60 Hz (IEC 38)
Sigorta (birincil): 0,16 A gecikmeli
Girişler/Çıkışlar
• 6 potansiyelsiz röle çıkışı (değiştirme kontağı)
• 3 dijital giriş 230 V AC
• 3 dijital giriş 24 V AC
• 2 analog çıkış (Bunlar, Control Touch kumandasında zaten mevcut
olduğundan gerekli değildir.)
Kumanda arabirimleri
• RS-485
• 19,2 kbit/s
• Potansiyelsiz
• Geçmeli veya vidalı terminaller ile bağlantı
• Protokol RSI’ye özel
5.2 Ayarlar
TEHLİKE
Elektrik çarpması nedeniyle ölüm tehlikesi!
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek yaralanmalar.
Cihaza ait devre kartının parçalarında şebeke fişinin gerilim beslemesinden
çekilmesine rağmen 230 V'lik gerilim bulunabilir.
• Kapakların çıkarılmasından önce cihazın kumandasını tamamen
gerilim beslemesinden ayırın.
• Devre kartının gerilimsiz olup olmadığını kontrol edin.

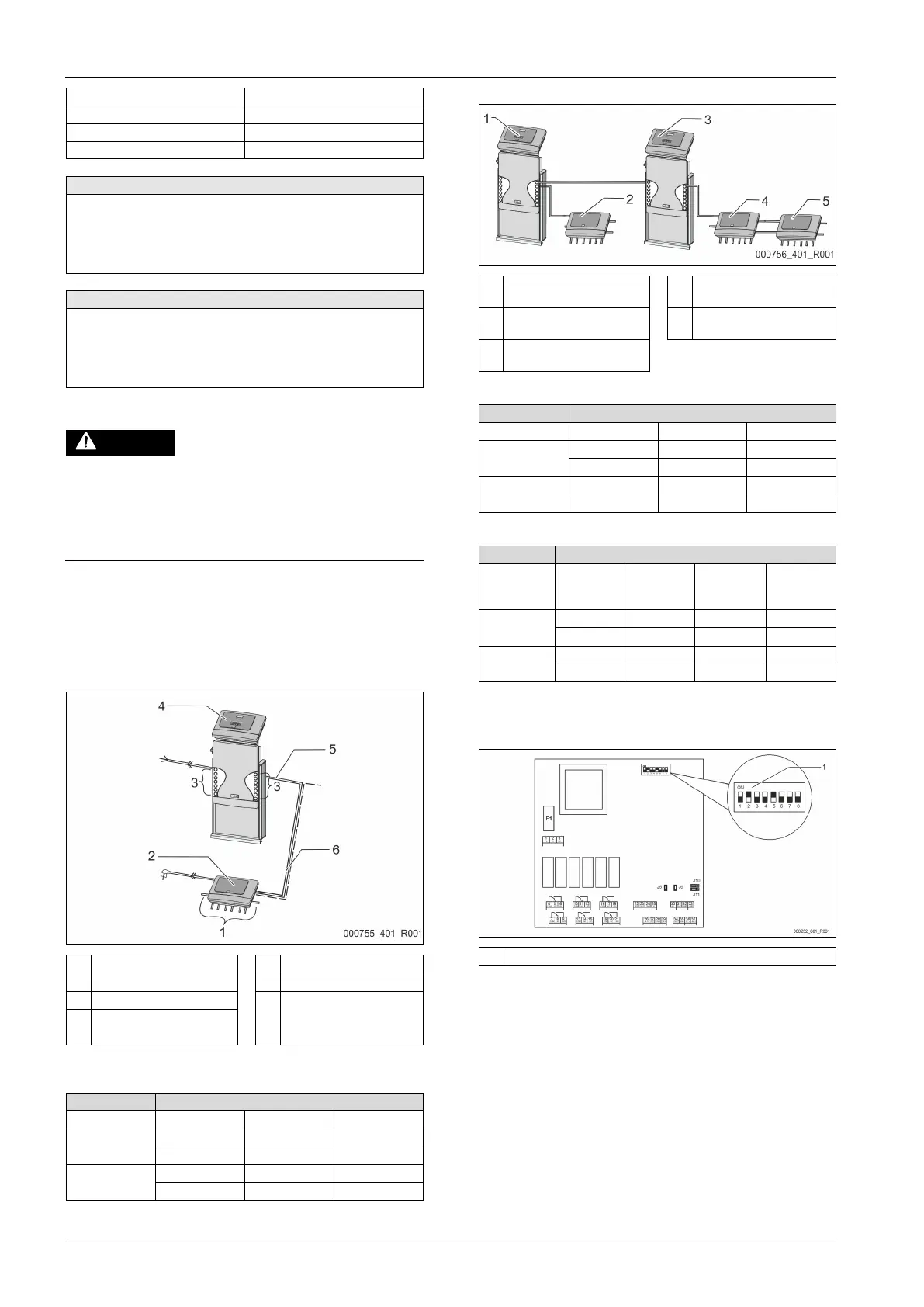

5.2.1 RS-485 şebekelerinde sonlandırıcı dirençlerinin ayarları
RS-485 şebekelerinde sonlandırıcı dirençlerinin devreye alınması veya
devreden çıkartılması için örnekler.
• Kumandanın ana devre kartında 1 ve 2 DIP şalterleri bulunmaktadır.
• RS-485 bağlantısı için maksimum uzunluk 1000 metredir
I/O modüllü cihaz kumandası
1 I/O modülünün röle çıkışları*
• 6 dijital çıkış
4 Control Touch kumandası
5 RS-485 bağlantısı
2 I/O modülü 6 Opsiyonel RS-485 bağlantısı
• Master - Slave
• Fieldbus
3 I/O hatlarının bağlantıları
* Control Touch kumandasının içinde basınç ve seviye ölçümü için iki analog
çıkış bulunduğundan bu 2 analog çıkışa gerek yoktur.
Sonlandırıcı direnci ayarları
Jumper / şalter
Ayarlar I/O modülü Control Touch
Jumper J10
etkin X ---
ve J11
devre dışı --- ---
DIP şalteri 1
etkin --- X
ve 2
devre dışı --- ---
Cihaz kumandaları ve Master-Slave fonksiyonunda I/O modülü
1
Master fonksiyonunda
Control Touch kumanda
4
Slave fonksiyonu için I/O
modülü
2
Master fonksiyonu için I/O
modülü
5 Genişletme için I/O modülü
3
Slave fonksiyonunda Control
Touch kumanda
Master fonksiyonu
Sonlandırıcı direnci ayarları
Jumper / şalter
Ayarlar I/O modülü Control Touch
Jumper J10
etkin X ---
ve J11
devre dışı --- ---
DIP şalteri 1
etkin --- X
ve 2
devre dışı --- ---
Slave fonksiyonu
Sonlandırıcı direnci ayarları
Jumper / şalter
Ayarlar I/O modülü
Genişletme
için I/O
modülü
Control
Touch
Jumper J10
etkin --- X ---
ve J11
devre dışı X --- ---
DIP şalteri 1
etkin --- --- X
ve 2
devre dışı --- --- ---
5.2.2 Modül adresinin ayarı
I/O modülünün ana devre kartındaki modül adresinin ayarı
1 DIP şalteri
DIP şalterlerinin pozisyonu
DIP şalteri 1 - 4: • Modül adresinin ayarı için
• Değişken ayar ON veya OFF
DIP şalteri 5: • Sürekli ON pozisyonunda
DIP şalteri 6 - 8: • Dahili test amacı için
• İşletim sırasında OFF pozisyonunda
DIP şalterleri 1 – 4 ile modül adresini ayarlayın.
Aşağıdaki işlemleri yapın:
1. Elektrik fişini I/O modülünden çekin.
2. Muhafaza kapağını açın.
3. DIP şalteri 1 – 4’ü ON veya Off pozisyonuna ayarlayın.
