— Česky Variomat Touch — 09.09.2022-Rev. C
Výpočet P
0,
8.2 "Spínací body Variomat", 228.
Jmenovitá šíře přípojky „DN“ platí pro délku expanzního vedení do 10 m.
Kromě toho zvolte vyšší rozměr. Napojení musí být provedeno v hlavním
objemovém proudu „V“ systému zařízení. Nahlíženo ve směru proudu zařízení
je nutno expanzní vedení bohaté na plyn spojit před expanzním vedením s
odplyněnou vodou.
Vyhněte se vniknutí hrubých nečistot a tím přetížení lapače nečistot „ST“.

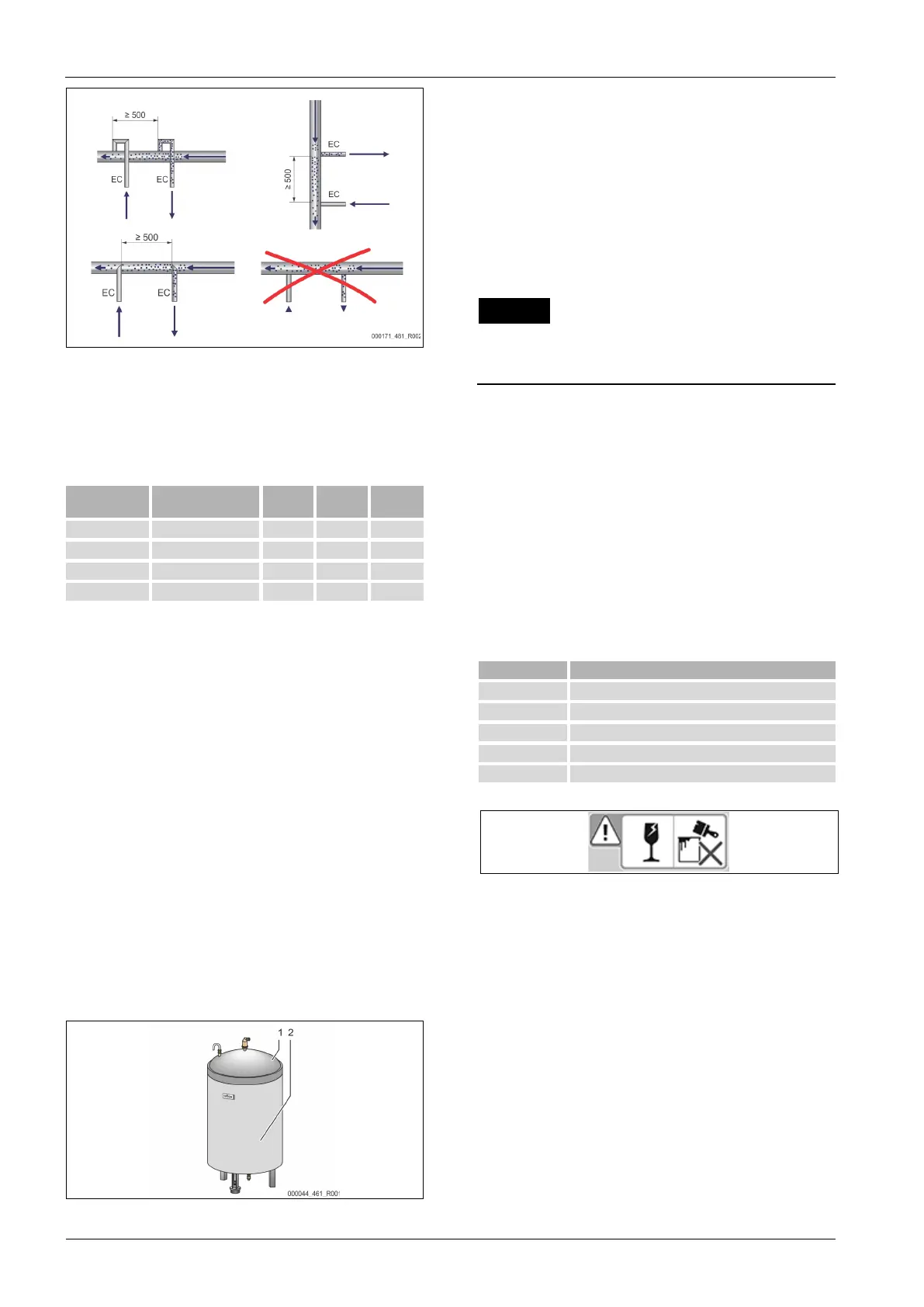

Připojte expanzní vedení „EC“ dle vedlejších montážních variant.
Minimální provozní
tlak p
0
(bar)
-1 X --- ---
-2/35 X --- ---
-2 ≤ 3,5 --- X ---
-2 < 3,5 --- --- X
Upozornění!
Teplota vody v bodě spojení expanzních vedení „EC“ musí být 0 °C až
70 °C. Použití předřadných nádob nezvyšuje rozsah
použití.
Prouděním během odplyňovací fáze by se nezaručila teplotní
ochrana.
7.3.4.2 Napájecí vedení
Není-li automatické napájení vodou připojeno, zavřete přípojku napájecího
vedení „WC“ pomocí záslepky R ½ palců.
• Vyhněte se poruše přístroje tím, že zajistíte ruční napájení vodou.
• Nainstalujte nejméně jeden lapač nečistot „ST“ s velikostí ok ≤ 0,25 mm
nedaleko před doplňovacím magnetickým ventilem.
- Položte krátký kabel mezi lapač nečistot „ST“ a napájecí magnetický
ventil.
Důležité upozornění!
Použijte redukční ventil v napájecím vedení „WC“, když klidový tlak
překročí 6 bar.
Důležité upozornění!
Nainstalujte u doplňování ze sítě pitné vody v případě potřeby Reflex
Fillset pro napájecí vedení
„WC“, 4.6 "Volitelné zvláštní vybavení",
218.
Napájecí systémy Reflex, jako například Reflex Fillset, jsou
dimenzovány pro napájecí vedení < 1 m³/h.
7.3.5 Montáž tepelné izolace
Položte alternativní tepelnou izolaci (2) kolem základní nádoby (1) a zavřete
tepelnou izolaci zipem.
Důležité upozornění!
Izolujte u topných zařízení základní nádobu a expanzní kabely „EC“
proti ztrátě tepla.
Pro víko základní nádoby a další nádoby není potřeba tepelná
Důležité upozornění!
Namontujte zákazníkem poskytnutou tepelnou izolaci v případě
tvoření kondenzátu.
7.3.6 Montáž hmotnostního měřicího článku
Poškození tlakoměrné krabice v důsledku neodborné montáže
Poškození, chybné funkce a chybná měření tlakoměrné krabice pro měření
hladiny „LIS“ způsobená neodbornou montáží.
• Dodržujte pokyny k montáži tlakoměrné krabice.
Měření hladiny „LIS“ pracuje se zátěžovou sondou. Namontujte ji, pokud je
základní nádoba v konečné pozici, 7.3.3 "Instalace nádob", 222.
Respektujte následující pokyny:
• Odstraňte transportní zajištění (čtyřhran) z nohy základní nádoby.
• Nahraďte transportní zajištění zátěžovou sondou.
– Zátěžovou sondu lze volitelně upevnit pomocí dodaných šroubů k
noze základní nádoby. Upevnění však není nutné.
• Vyhněte se rázovým zatížením zátěžové sondy např. dodatečným
vyrovnáváním nádoby.
• Připojte základní nádobu a popř. první přídavnou nádobu flexibilními
připojovacími kabely.
– Použijte dodanou sadu přípojek, 7.3.3 "Instalace nádob", 222.
• Proveďte vynulování stavu hladiny, když je základní nádoba vyrovnána a
zcela vypuštěna, 8.6 "Nastavte parametry řízení v zákaznickém menu",
230.
Standartní hodnoty pro měření hladiny:
200 l 0 – 4 bar
300–500 l 0–10 bar
600–1000 l 0–25 bar
3000–5000 l 0–100 bar
Upozornění!
Hmotnostní měrný článek není odolný proti úderu a nesmí se
natírat!
7.4 Varianty zapojení a napájení
7.4.1 Funkce
Aktuální stav hladiny je v základní nádobě evidován pomocí senzoru
hladiny„LIS“ a vyhodnocen v řízení. Hodnota minimálního stavu hladiny je
uvedena v zákaznickém menu řízení. Při nedosažení minimálního stavu hladiny
se otevře napájecí ventil „WV“ a základní nádobu doplní.
Důležité upozornění!
Ke kompletování doplňování ze sítě pitné vody nabízí Reflex Fillset s
integrovaným systémovým oddělovačem a Fillsoft změkčovací
zařízení 4.6 "Volitelné zvláštní vybavení", 218.
