Variomat Touch — 09.09.2022-Rev. C
Česky —

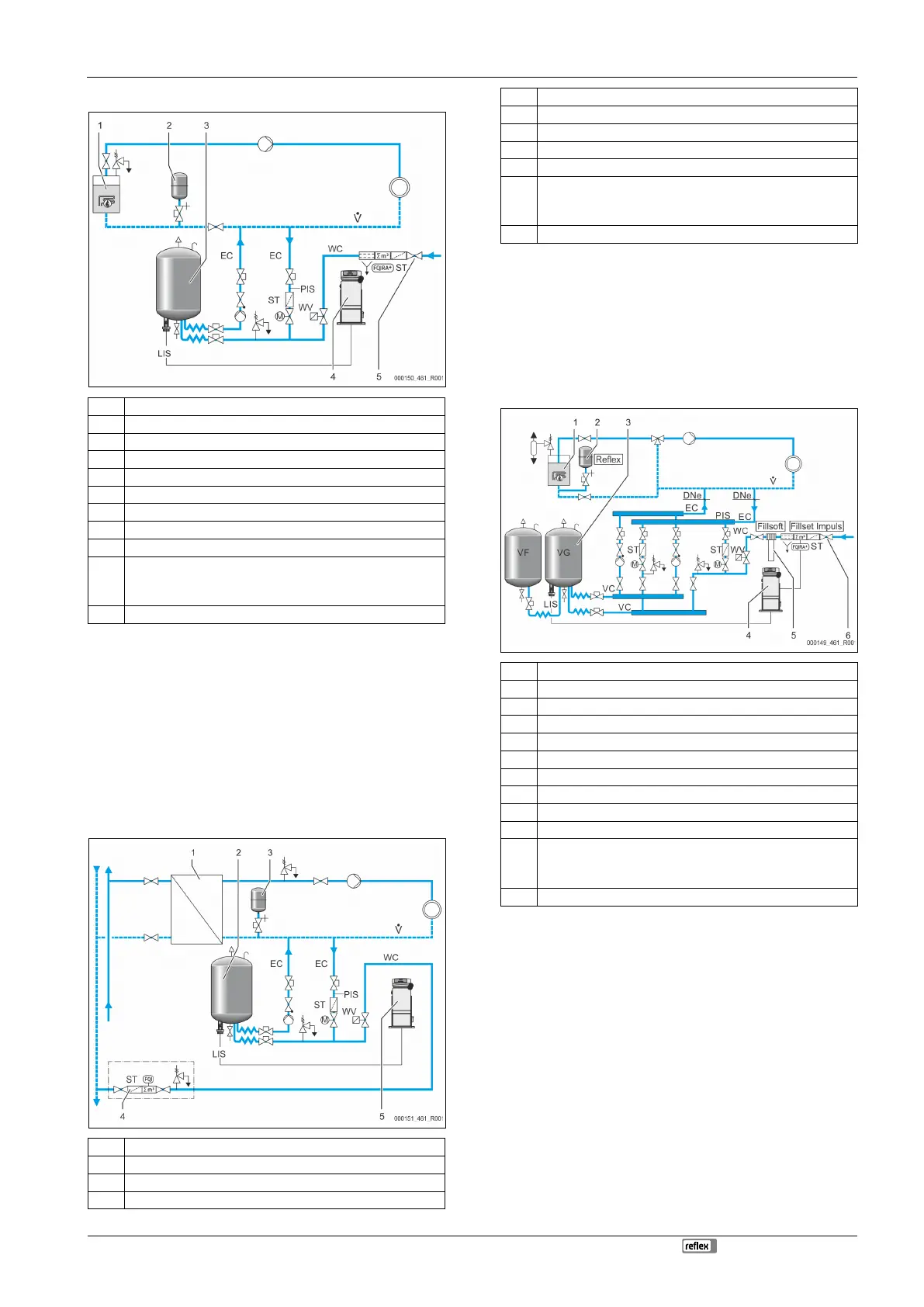

7.4.1.1 Použití v zařízení s jedním kotlem
1 Zdroj tepla
2 Tlaková expanzní nádoba „MAG“
3 Základní nádoba
4 Řídicí jednotka
5 Reflex Fillset
ST Lapač nečistot
WC Napájecí vedení
PIS Tlakový převodník
WV magnetický ventil pro doplňování
EC Odplyňovací vedení
• Pro vodu s plynem od zařízení.
• Pro vodu odplyněnou k zařízení.
LIS Měření hladiny
Zařízení s jedním kotlem ≤ 350 kW, teplota vody < 100 °C.
• Předřaďte při doplňování pitnou vodou Reflex Fillset s integrovaným
systémovým oddělovačem.
• Nepředřadíte-li Reflex Fillset, použijte lapač nečistot „ST“ s velikostí ok
filtru ≥ 0,25 mm.
Upozornění!
Kvalita dodávané vody musí odpovídat platným předpisům, např.
VDI
2035.
Není-li kvalita dosažena, použijte pro změkčení napájecí vody ze
sítě pitné vody Reflex Fillsoft.
7.4.1.2 Použití dálkově vytápěné domácí stanice
1 dálkově vytápěná domácí stanice
2 Základní nádoba
3 Tlaková expanzní nádoba „MAG“
4 zákazníkova napájecí jednotka
5 Řídicí jednotka
WC Napájecí vedení
PIS Tlakový převodník
WV magnetický ventil pro doplňování
ST Lapač nečistot
EC Odplyňovací vedení
• Pro vodu s plynem od zařízení.
• Pro vodu odplyněnou k zařízení.
LIS Měření hladiny
Teplárenská voda je zvlášť vhodná jako napájecí voda.
• Odpadnout může úprava vody.
• Použijte lapač nečistot „ST“ pro doplňování s velikostí ok filtru
≥ 0,25 mm.
Upozornění!
Potřebujete souhlas dodavatele teplárenské vody.
7.4.1.3 Použití v zařízení s centrálním zpětným přimíšením
2 Tlaková expanzní nádoba „MAG“
3 Základní nádoba
4 Řídicí jednotka
5 Reflex Fillsoft
6 Fillset Impuls
WC Napájecí vedení
PIS Tlakový převodník
WV magnetický ventil pro doplňování
ST Lapač nečistot
EC Odplyňovací vedení
• Pro vodu s plynem od zařízení.
• Pro vodu odplyněnou k zařízení.
LIS Měření hladiny
Doplňování vodou přes změkčovací zařízení.
• Zapojte vždy přístroj do hlavního objemového proudu „V“, aby se zajistilo
odplyňování vody zařízení. Při centrálním zpětném přimíšení nebo u
hydraulických oddělovacích filtrů je to strana zařízení. Kotel tepelného
generátoru obsahuje individuální pojistku.
• U vybavení s produktem Reflex Fillsoft použijte změkčovací zařízení
Fillset Impuls.
- Řízení vyhodnocuje napájená množství a signalizuje požadovanou
výměnu změkčovacích patron.
Upozornění!
Kvalita dodávané vody musí odpovídat platným předpisům, např.
VDI 2035.
