— Polski Variomat Touch — 09.09.2022-Rev. C

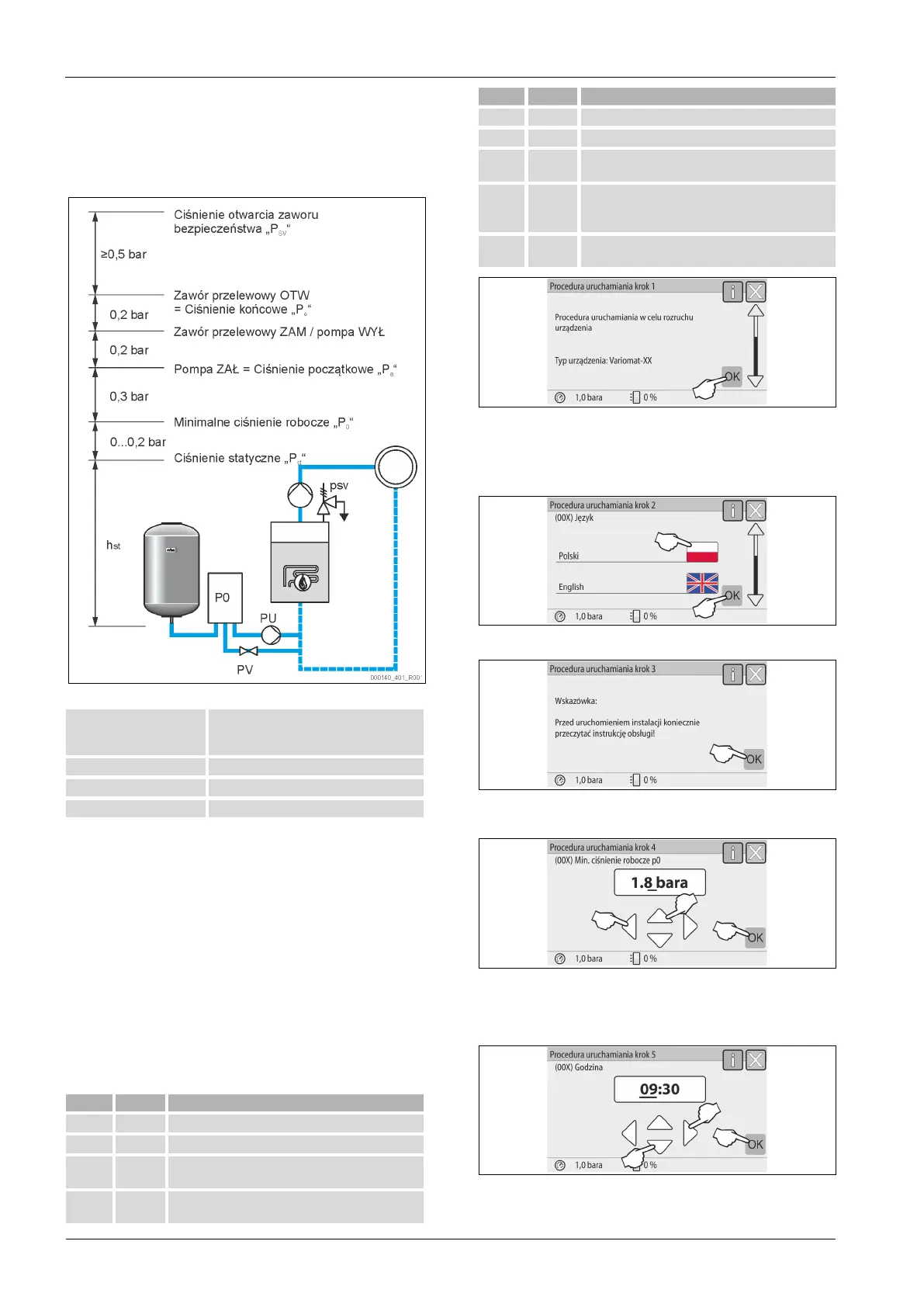

8.2 Punkty załączania Variomat
Minimalne ciśnienie robocze „P
0
” wyznacza się w oparciu o miejsce lokalizacji
układu stabilizacji ciśnienia. Na podstawie minimalnego ciśnienia roboczego
„P
0
” sterownik oblicza punkty załączania zaworu elektromagnetycznego „PV”
oraz pompy „PU”.
Minimalne ciśnienie robocze „P
0
” oblicza się w następujący sposób:
P
0
= P
st
+ P
D
+ 0,2 bara*
Wyliczoną wartość wprowadzić do procedury
rozruchu sterownika, 8.3 "Edycja
procedury rozruchu sterownika", 252.
P
st
= h
st
/10 h
st
w metrach
P
D
= 0,0 bara Dla temperatury bezpieczeństwa ≤ 100 °C
P
D
= 0,5 bara Dla temperatury bezpieczeństwa = 110 °C
*Zalecany dodatek 0,2 bara, w skrajnych przypadkach bez dodatku
Wskazówka!
Należy unikać spadków poniżej minimalnego ciśnienia roboczego „P
0
“.
Pozwoli to zapobiec powstawaniu podciśnienia, parowaniu i kawitacji.
8.3 Edycja procedury rozruchu sterownika
Wskazówka!
Do obsługi panelu sterowniczego
10.1 "Obsługa panelu
Procedura rozruchu służy do ustawienia parametrów wymaganych podczas
pierwszego uruchomienia urządzenia. Procedura rozpoczyna się wraz z
pierwszym włączeniem sterownika i odbywa się tylko jeden raz. Późniejsze
zmiany albo kontrole parametrów przeprowadza się w menu użytkownika,
10.3 "Przeprowadzanie ustawień na sterowniku", 256.
Możliwym ustawieniom jest przyporządkowany trzycyfrowy kod PM.
1 Start procedury rozruchu
3
Przypomnienie: Przed montażem i uruchomieniem
przeczytać instrukcję obsługi!
4 005 Ustawienie min. ciśnienia roboczego P
O
, 8.2
"Punkty załączania Variomat", 252.
5 002 Ustawienie zegara
6 003 Ustawienie daty
7 121
Wybór pojemności nominalnej zbiornika
podstawowego
8 Zerowanie: Zbiornik podstawowy musi być pusty!
Kontrola zgodności sygnału pomiaru poziomu z
wybranym zbiornikiem podstawowym
9
Koniec procedury rozruchu. Aktywny jest tryb
zatrzymania.
Po pierwszym włączeniu urządzenia pokazuje się automatycznie pierwsza
strona procedury rozruchu:
1. Nacisnąć przycisk „OK”.
– Procedura rozruchu przechodzi do następnej strony.
2. Wybrać język i potwierdzić wybór naciśnięciem przycisku „OK”.
3. Przed rozruchem przeczytać całą instrukcję obsługi i sprawdzić
prawidłowość montażu.
4. Ustawić obliczone minimalne ciśnienie robocze i potwierdzić
naciśnięciem przycisku „OK”.
– Obliczanie minimalnego ciśnienia roboczego, 8.2 "Punkty
załączania Variomat", 252.
5. Ustawić godzinę. W przypadku wystąpienia błędu godzina jest
zapisywana w pamięci błędów sterownika.
– Przyciskami „lewo” i „prawo” wybrać odpowiednią wartość.
