Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Montaaž
320
— Eesti keel Variomat Touch — 09.09.2022-Rev. C
1
Ühendusploki kate
(ülestõstetav)
4
Puutetundliku ekraaniga
juhtimissüsteem
2 Pealüliti 5 Ühendusploki tagakülg
3 Juhtploki kate (ülestõstetav)
• RS-485 liidesed
• Rõhu ja veetaseme
väljundid
6 Kaabliläbiviigud
• Toide ja kaitsmed
• Potentsiaalivabad kontaktid
• Pumba „PU” ühendus
Alljärgnevad kirjeldused kehtivad standardsetele süsteemidele ja piirduvad
vajalike kohapealsete ühendustega.
1. Lülitage süsteemi elektripinge välja ja kindlustage uuesti sisselülitamise
vastu.
2. Eemaldage katted.
OHT – eluohtlikud vigastused elektrilöögi tõttu! Seadme
trükkplaadi osad võivad ka peale võrgupistiku elektrivõrgust
eemaldamist olla 230 V pinge all. Ühendage seadme juhtimissüsteem
enne katete eemaldamist vooluvõrgust täiesti lahti. Kontrollige, et
trükkplaat ei ole pinge all.
3. Paigaldage ühendusploki tagaküljele kaabliläbiviigu jaoks sobiv kaabli
ühendusliitmik. Nt M16 või M20.
4. Viige kõik paigaldatavad kaablid läbi kaabli ühendusliitmike.
5. Ühendage kõik juhtmed vastavalt ühendusskeemidele.
– Kohapealsete kaitsmete puhul jälgige seadme ühendusvõimsusi,
 6 "Tehnilised andmed",  315.
6. Monteerige kate.
7. Ühendage võrgupistik 230 V pingega.
8. Lülitage seade sisse.
Elektriühendustööd on lõpetatud.

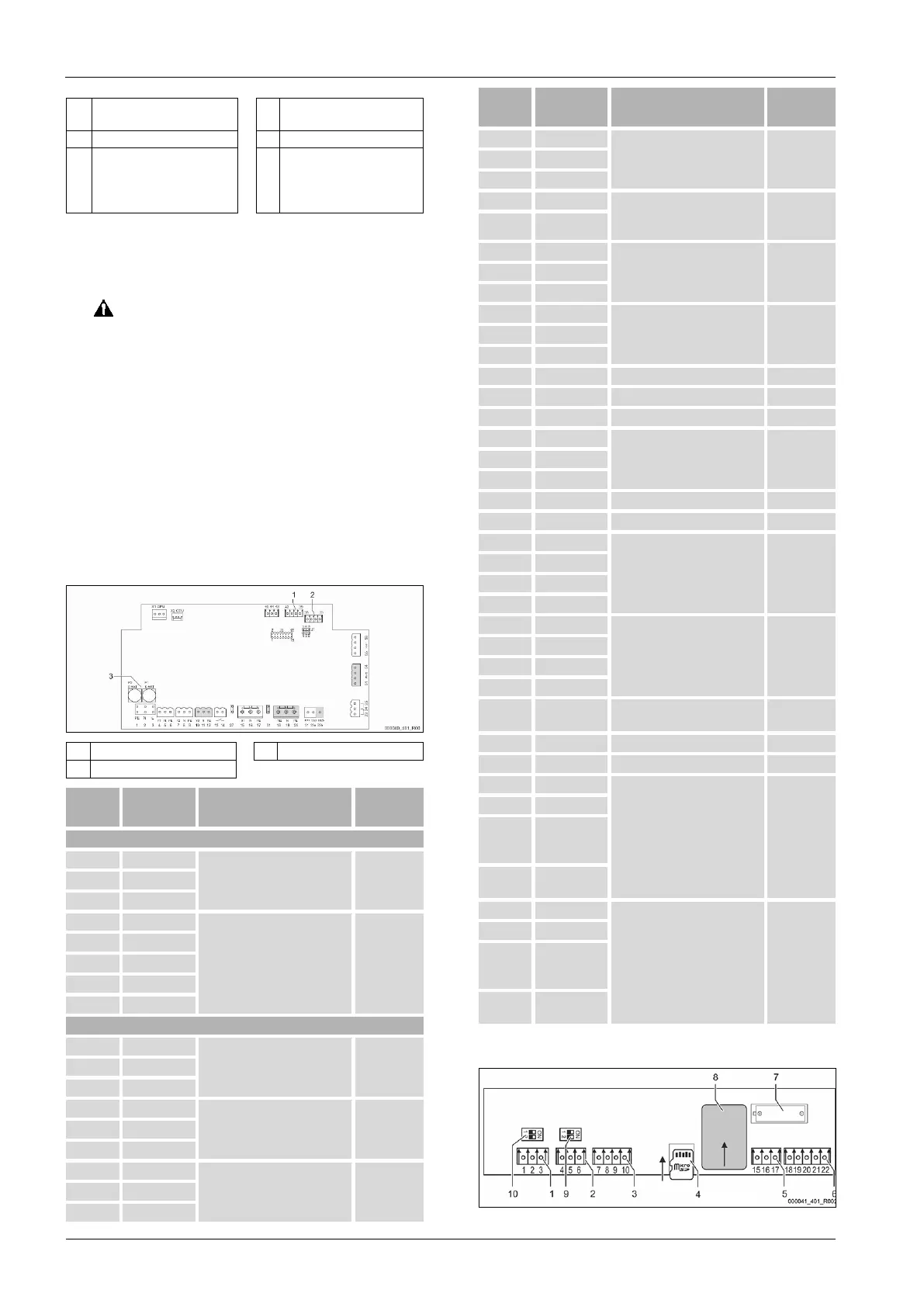

7.5.1 Ühendusskeem
7.5.2 Ühendusploki ühendusskeem
1 Rõhk 3 Kaitsmed
2
Veetase
Klemmi
nr
Signaal
Funktsioon
Juhtmete
ühendamine
Toide
X0/1 L
Toide 230 V, maksimaalselt 16 A Kohapeal X0/2 N
X0/3 PE
X0/1 L1
Toide 400 V,
max 20 A
(Kehtib ainult Variomat Giga ja
Variomat 140 puhul!)
Kohapeal
X0/2 L2
X0/3 L3
X0/4 N
X0/6 PE
Trükkplaat
1 PE
Pingevarustus Tehases 2 N
3 L
4
Y1
Järeltäitesüsteemi WV
magnetklapp
Tehases 5 N
6 PE
7 Y2
Ülevooluklapp PV 1 (mootoriga
kuulkraan või magnetklapp)
-- 8 N
9 PE
Klemmi
nr
Signaal
Funktsioon
Juhtmete
ühendamine
10 Y3
Ülevooluklapp PV 2 (mootoriga
kuulkraan või magnetklapp)
--- 11 N
12 PE
13
Kuivalt töötamise kaitse teade
(potentsiaalivaba)
Max 230 V; 2 A
Kohapeal,
lisavarustus
14
15 M1
Pump PU 1 Tehases 16 N
17 PE
18 M2
Pump PU 2 Tehases 19 N
20 PE
21
FB1
Pumba 1 pinge jälgimine
Tehases
22a FB2a Pumba 2 pinge jälgimine Tehases
22b FB2b --- ---
23 NC
Koondteade (potentsiaalivaba)
Max 230 V; 2 A
Kohapeal,
lisavarustus
24 COM
25 NO
27 M1 Pumba 1 lame toitepistik Tehases
31 M2 Pumba 2 lame toitepistik Tehases
35 +18 V (sinine)
Veetaseme mõõtmise
analoogsisend LIS
põhipaagil
Kaabel:
tehases;
sensori
pistik:
kohapeal
36 GND
37 AE (pruun)
38 PE (varjestus)
39 +18 V (sinine)
Rõhu analoogsisend PIS
põhipaagil
Kohapeal,
lisavarustus
40
GND
41 AE (pruun)
42 PE (varjestus)
43 +24 V
Digitaalsed sisendid
Kohapeal,
lisavarustus
44 E1 E1: kontaktveemõõtja Tehases
45 E2 E2: veepuuduse lüliti ---
51 GND
Ülevooluklapp PV 2 (mootoriga
kuulkraan), ainult VS 2-2 puhul
Tehases
52 +24 V (toide)
53
0–10 V
(seadistatav
suurus)
54
0–10 V
(tagasiside)
55 GND
Ülevooluklapp PV 1 (mootoriga
kuulkraan)
Tehases
56 +24 V (toide)
57
0–10 V
(seadistatav
suurus)
58
0–10 V
(tagasiside)
7.5.3 Juhtploki ühendusskeem
