Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Technische Daten
Variomat Touch — 09.09.2022-Rev. C Deutsch —
9

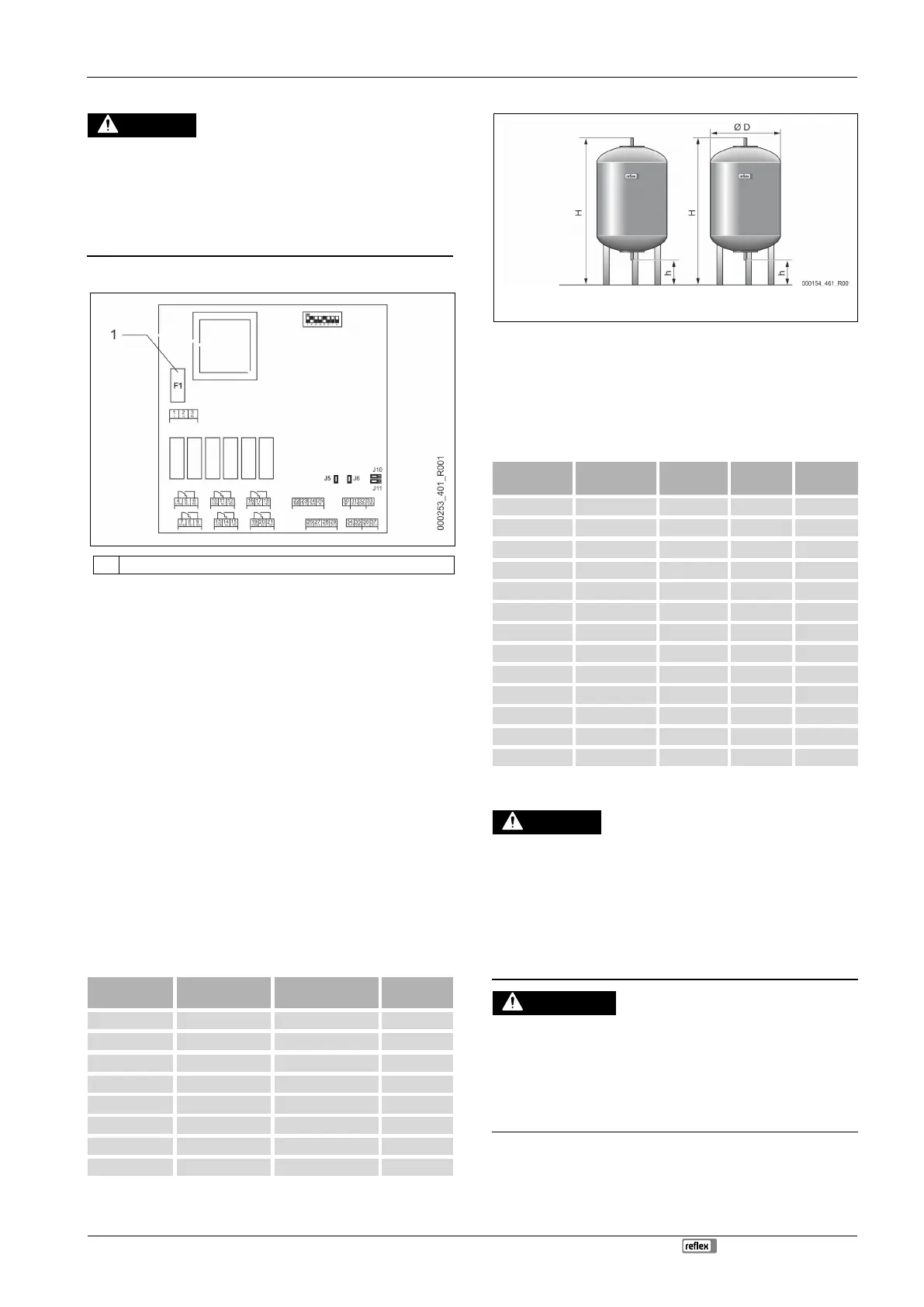

5.3 Auswechseln der Sicherungen
GEFAHR
Stromschlaggefahr!
Lebensgefährliche Verletzungen durch Stromschlag. Auf Teilen der Platine
des Gerätes kann trotz Abziehens des
Netzsteckers von der Spannungsversorgung eine Spannung von 230 V
anliegen.
• Trennen Sie vor dem Abnehmen der Abdeckungen die Steuerung des
Gerätes komplett von der Spannungsversorgung.
• Überprüfen Sie die Platine auf Spannungsfreiheit.
Die Sicherung befindet sich auf der Grundplatine des I/O-Moduls.
1 Feinsicherung F1 (250 V, 0, 16 A träge)
Gehen Sie wie folgt vor.
1. Trennen Sie das I/0-Modul von der Spannungsversorgung.
• Ziehen Sie den Netzstecker vom Modul.
2. Öffnen Sie den Klemmenraumdeckel.
3. Entfernen Sie den Gehäusedeckel.
4. Wechseln Sie die defekte Sicherung aus.
5. Bringen Sie den Gehäusedeckel an
6. Schließen Sie den Klemmendeckel.
7. Schließen Sie die Spannungsversorgung für das Modul mit dem
Netzstecker.
Das Auswechseln der Sicherung ist abgeschlossen.
6 Technische Daten
6.1 Steuereinheit

Hinweis!
Folgende Werte gelten für alle Steuereinheiten:
– Zulässige Vorlauftemperatur:
–
Zulässige Betriebstemperatur:
–
Zulässige Umgebungstemperatur:
–
Schutzgrad:
–
Anzahl Schnittstellen RS-485:
–
IO-Modul:
–
Elektrische Spannung Steuereinheit:
– Schallpegel:
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Optional
230 V; 2 A
55 db
Typ
Elektrische
Leistung [kW]
Elektrischer
Anschluss [Hz; A]
Gewicht [kg]
VS 2-1/35 1,1 50; 5 29
VS 2-1/60 1,1 50; 5 37
VS 2-1/75 1,1 50; 5 50
VS 2-1/95 1,1 50; 5 53
VS 2-2/35 1,2 50; 5 58
VS 2-2/60 2,2 50; 10 61
VS 2-2/75 2,2 50; 10 89
VS 2-2/95 2,2 50; 10 92
6.2 Gefäße
Grundgefäß Folgegefäß

Hinweis!
Für die Grundgefäße sind optionale Wärmedämmungen erhältlich,
 4.6 "Optionale Zusatzausrüstung",  6.

Hinweis!
Folgende Werte gelten für alle Gefäße:
– Betriebsdruck:
–
Anschluss:
6 bar
G1 "
Typ
Durchmesser Ø
„D“ [mm]
Gewicht [kg]
Höhe „H“
[mm]
Höhe „h“
[mm]
200 634 37 1060 146
300 634 54 1360 146
400 740 65 1345 133
500 740 78 1560 133
600 740 94 1810 133
800 740 149 2275 133
1000/740 740 156 2685 133
1000/1000 1000 320 2130 350
1500
1200
465
2130
350
2000 1200 565 2590 350
3000 1500 795 2590 380
4000 1500 1080 3160 380
5000 1500 1115 3695 380
7 Montage
GEFAHR
Lebensgefährliche Verletzungen durch Stromschlag.
Bei Berührung stromführender Bauteile entstehen lebensgefährliche
Verletzungen.
• Stellen Sie sicher, dass die Zuleitung zum Gerät spannungsfrei
geschaltet ist und gegen das Wiedereinschalten gesichert ist.
• Stellen Sie sicher, dass die Anlage durch andere Personen nicht wieder
eingeschaltet werden kann.
• Stellen Sie sicher, dass Montagearbeiten am elektrischen Anschluss des
Gerätes nur durch eine Elektrofachkraft und nach örtlich geltenden
elektrotechnischen Vorschriften durchgeführt werden.
VORSICHT
Verletzungsgefahr durch unter Druck austretende Flüssigkeit
An den Anschlüssen kann es bei fehlerhafter Montage, Demontage oder
Wartungsarbeiten zu Verbrennungen und Verletzungen kommen, wenn
heißes Wasser oder heißer Dampf unter Druck plötzlich herausströmt.
• Stellen Sie eine fachgerechte Montage, Demontage oder
Wartungsarbeit sicher.
• Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage,
Demontage oder Wartungsarbeiten an den Anschlüssen durchführen.
