Variomat Touch — 09.09.2022-Rev. C
Português —

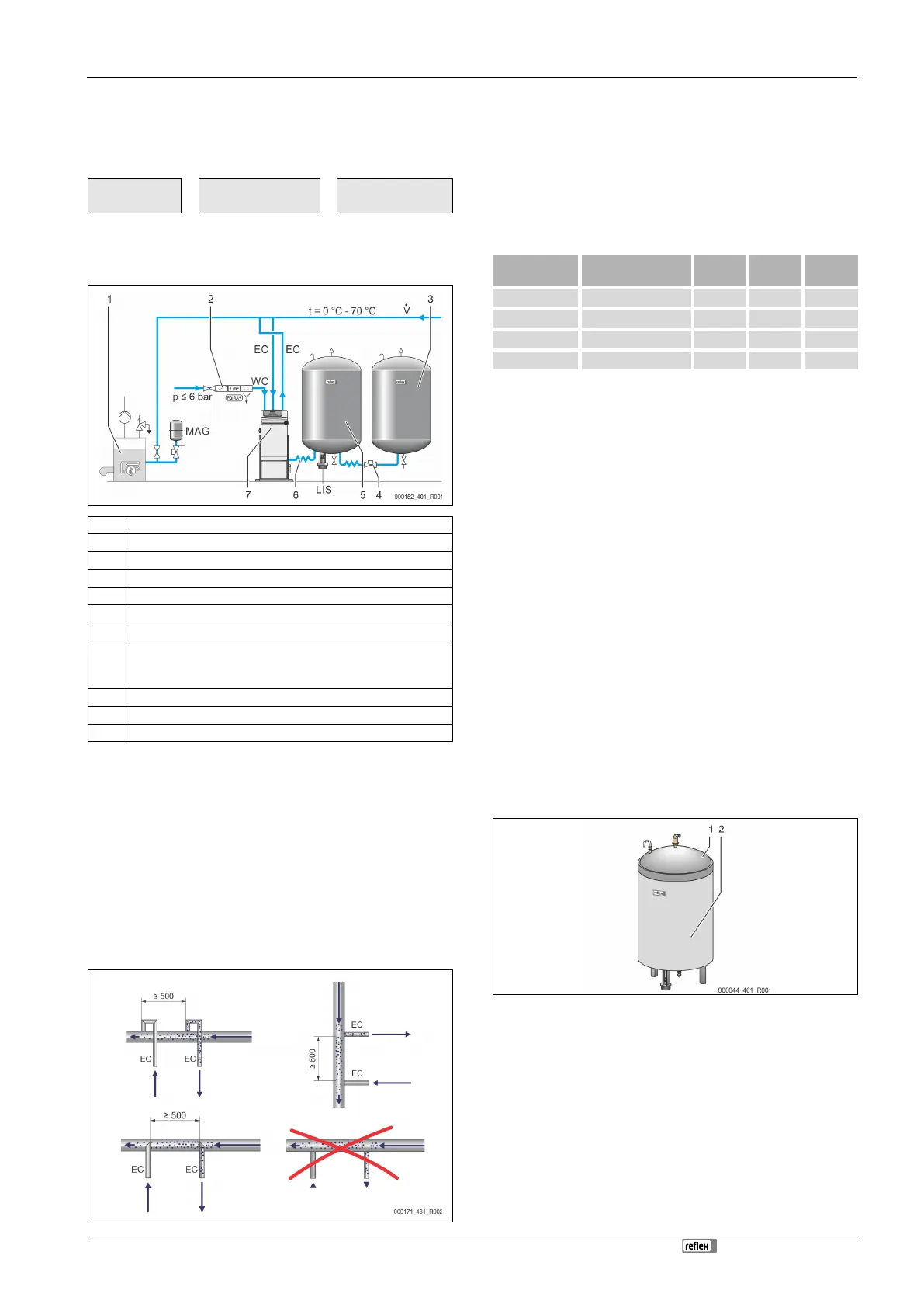

Ligação ao vaso básico
A unidade de comando está posicionada em relação ao vaso básico de acordo
com a variante de instalação escolhida e é ligada com o respetivo conjunto de
ligação.
As ligações à instalação estão identificadas na unidade de comando com
autocolantes:
Überströmung Nachspeisung
Zur Anlage Zum Behälter
Ligação da
bomba à
instalação
Ligação da válvula de
extravasamento à
instalação
Ligação da
realimentação à
instalação
Ligação à instalação
1 Gerador de calor
2 Equipamento opcional
3 Vaso secundário
4 Acoplamento rápido Reflex R 1 x 1
5 Vaso básico
6 Conjunto de ligação do vaso básico
Representação exemplificativa da unidade de comando
EC Tubagem de desgaseificação
• água rica em gás vinda da instalação
• água desgaseificada fornecida à instalação
WC Tubagem de realimentação
MAG Vaso de expansão
Se necessário, instalar um vaso de expansão com membrana MAG ≥ 35 litros (p.
ex., Reflex N). Este destina-se a reduzir a frequência de ligação, podendo ser
simultaneamente utilizado para proteção individual dos geradores de calor. Nos
sistemas de aquecimento é necessária a montagem de válvulas de isolamento
entre o aparelho e o gerador de calor, em conformidade com a norma
DIN/EN 12828. Caso contrário, têm de ser montados dispositivos de fecho
seguros.
Tubagens de expansão "EC"
Devido à função de desgaseificação, devem ser instaladas duas tubagens de
expansão "EC".
• Uma tubagem de saída da instalação para a água rica em gás.
• Uma tubagem de entrada na instalação para a água desgaseificada.
Os diâmetros nominais de ligação "DN" para as tubagens de expansão "EC" têm
de ser projetados para a pressão de serviço mínima "P
0
".
Cálculo de P
0,
8.2 "Pontos de comutação do Variomat", 111.
O diâmetro nominal de ligação "DN" é válido para tubagens de expansão com
comprimento máximo de 10 m. Para comprimentos superiores deve ser
escolhido um tamanho acima. A ligação tem de ser feita no caudal volúmico
principal "V" do sistema da instalação. A tubagem de expansão rica em gás deve
ser ligada a montante da tubagem de expansão da água desgaseificada, visto no
sentido de fluxo da instalação.
Evitar a penetração de sujidade grosseira, que sobrecarrega o filtro de sujidade
"ST" do aparelho. Ligar as tubagens de expansão "EC" de acordo com as variantes
de montagem indicadas ao lado.
Pressão de serviço
mínima p
0
(bar)
-1 X --- ---
-2/35 X --- ---
-2 ≤ 3,5 --- X ---
-2 > 3,5 --- --- X
Nota!
A temperatura da água no ponto de ligação das tubagens de expansão
"EC" tem de situar
-se no intervalo de 0 °C - 70 °C. A utilização de vasos
intermédios não aumenta o intervalo de utilização. A proteção térmica
não seria garantida devido ao fluxo durante a fase de desgaseificação.
7.3.4.2 Tubagem de realimentação
Se a realimentação automática com água não for ligada, a ligação da tubagem
de realimentação "WC" deve ser tapada com um bujão R ½".
• Evitar falhas no aparelho, assegurando uma realimentação manual com
água.
• Instalar pelo menos um coletor de sujidade "ST" com uma abertura de
malha ≤ 0,25 mm perto da electroválvula de realimentação.
– Instalar uma tubagem curta entre o coletor de sujidade "ST" e a
electroválvula.
Nota!
Utilizar um redutor de pressão na tubagem de realimentação
"WC", se a
pressão em repouso exceder 6 bar.
Nota!
Em caso de realimentação a partir da rede de água potável, instalar, se
necessário, o Reflex Fillset para a tubagem de realimentação
"WC",
4.6 "Equipamento opcional", 101.
Os sistemas de realimentação da Reflex como, por exemplo, o
Reflex Fillset foram concebidos para capacidades de
7.3.5 Montagem do isolamento térmico
Colocar o isolamento térmico opcional (2) em volta do vaso básico (1) e fechá-lo
com o fecho de correr.
Nota!
Nos sistemas de aquecimento, isolar o vaso básico e as tubagens de
expansão "EC" contra perdas térmicas.
A tampa do vaso básico e o vaso secundário não necessitam de
Nota!
Montar um isolamento térmico no local no caso de
formação de água
