I/O modulis (papildu paplašināšanas modulis)
Variomat Touch — 09.09.2022-Rev. C
Latviski —
bloku. Tas nodrošina „LIS” līmeņa mērīšanas funkciju, kas darbojas ar svara
mērīšanas elementu.
Vadības vienība
Vadības vienībā ir ietverta hidraulika un vadības sistēma. Spiediens tiek
reģistrēts ar spiediena sensoru „PIS”, līmenis - ar svara mērīšanas elementu
„LIS” un parādīts vadības sistēmas displejā.
Spiediena uzturēšana
Kad ūdens tiek uzkarsēts, spiediens iekārtas sistēmā palielinās. Pārsniedzot
vadības sistēmā iestatīto spiedienu, atveras pārplūdes vārsts „PV” un caur
izplešanās cauruli „EC” ūdeni no iekārtas pārsūknē pamattvertnē. Spiediens
sistēmā atkal pazeminās. Kad ūdens atdziest, spiediens iekārtas sistēmā
pazeminās. Kad spiediens nokrītas zemāk par iestatīto spiedienu, ieslēdzas
sūknis „PU” un ūdeni no pamattvertnes caur izplešanās cauruli „EC” sūknē
atpakaļ sistēmā. Spiediens iekārtas sistēmā palielinās. Spiediena uzturēšanu
nodrošina vadības sistēma, un to papildus stabilizē spiediena izplešanās
spiedientvertne „MAG”.
Degazācija
Sistēmas ūdens degazācijai ir nepieciešamas divas izplešanās caurules „EC”.
Viena caurule nepieciešama, lai no sistēmas ņemtu ūdeni ar paaugstinātu
gāzes saturu, bet otra - lai atpakaļ sistēmā ievadītu degazētu ūdeni.
Degazācijas laikā darbojas sūknis „PU” un pārplūdes vārsts „PV”. Tādējādi daļa
no sistēmas ūdens ar paaugstinātu gāzes saturu plūst caur pamattvertni, kura
neatrodas zem spiediena. Brīvās un izšķīdušās gāzes atmosfēras spiediena
ietekmē šeit tiek nodalītas no ūdens un izvadītas caur degazācijas vārstu „DV”.
Vadības sistēma nodrošina hidraulisku izlīdzinājumu, regulējot pārplūdes
vārsta „PV” (elektriskais lodveida krāns) gājienu. Šo procesu iespējams
izmantot trīs dažādos veidos (nepārtrauktā degazācija, intervālu degazācija vai
degazācija ar laika nobīdi).
Papildināšana
Ja ūdens līmenis pamattvertnē ir zemāks par minimālo ūdens līmeni, līdz
brīdim, kamēr atkal tiek sasniegts vajadzīgais līmenis, atveras papildināšanas
vārsts „WV”. Papildināšanas laikā tiek kontrolēts pieprasījumu skaits, laiks un
papildināšanas laiks viena cikla ietvaros. Kombinācijā ar kontakta ūdens
skaitītāju FQIRA+ tiek kontrolēts attiecīgais konkrētā cikla papildināšanas
apjoms un kopējais papildināšanas daudzums.
4.5 Piegādes komplekts
Piegādes komplekts ir aprakstīts pavadzīmē, un saturs ir norādīts uz
iepakojuma. Uzreiz pēc preces saņemšanas pārbaudiet, vai ir piegādāts pilns
komplekts un vai nav radušies bojājumi. Nekavējoties ziņojiet par
transportēšanas laikā radītiem bojājumiem.
Pamataprīkojums spiediena uzturēšanai:
• Iekārta uz paletes.
– Vadības bloks un pamattvertne „VG”.
– Pamattvertne ar piederumiem, kuri atrodas iepakojumā pie
tvertnes pamatnes.
• Ventilācijas un atgaisošanas vārsts „VE”
• Degazācijasvārsts „DV”
• Pārejas uzmava
• Svara mērīšanas elements „LIS”
– Plastmasas maisiņš ar lietošanas pamācību.
4.6 Papildaprīkojums
Iekārtai ir pieejams tālāk norādītais papildaprīkojums.
• Pamattvertnes siltumizolācija
• Sekundārās tvertnes
– Ar piederumiem, kuri atrodas iepakojumā pie tvertnes pamatnes
• Ventilācijas un atgaisošanas vārsts “VE”
• Degazācijas vārsts “DV”
• Pārejas uzmava
• Papildaprīkojums ar BOB cauruli temperatūras ierobežotājam “TAZ+”
• “Fillset” papildināšanai ar ūdeni.
– Ar iebūvētu sistēmas atdalītāju, ūdens skaitītāju, netīrumu
uztvērēju un papildināšanas caurules “WC” noslēgelementiem.
• “Fillset Impuls” ar kontakta ūdens skaitītāju FQIRA+, kas paredzēts
papildināšanai ar ūdeni.
• Servitec iekārta papildināšanai un degazācijai.
• „Fillsoft”, paredzēts no dzeramā ūdens tīkla ņemtā papildināšanas ūdens
mīkstināšanai.
– „Fillsoft” pievieno starp „Fillset” un iekārtu. Iekārtas vadības sistēma
analizē papildināšanas apjomu un ziņo par nepieciešamo ūdens
mīkstināšanas patronu maiņu.
• Iekārtas vadības sistēmai paredzēti šādi paplašinājuma moduļi.
– Standarta komunikācijas ievadizvades moduļi.
– Komunikāciju modulis vadības sistēmas ārējai vadībai
– “Master-Slave-Connect” saslēgšanai ar maksimāli 10 iekārtām.
– Shēma produktivitātes palielināšanai un 2 hidrauliski tieši saistītu
sistēmu paralēlai saslēgšanai
– Kopnes moduļi:
• Profibus DP;
• Ethernet (Modbus TCP/IP);
• Modbus RTU;
• BACnet-IP;
• BACnet MS/TP
• membrānas plīsuma sensors.
Norādījums.
Kopā ar papildaprīkojumu tiek piegādātas atsevišķas lietošanas
pamācības.

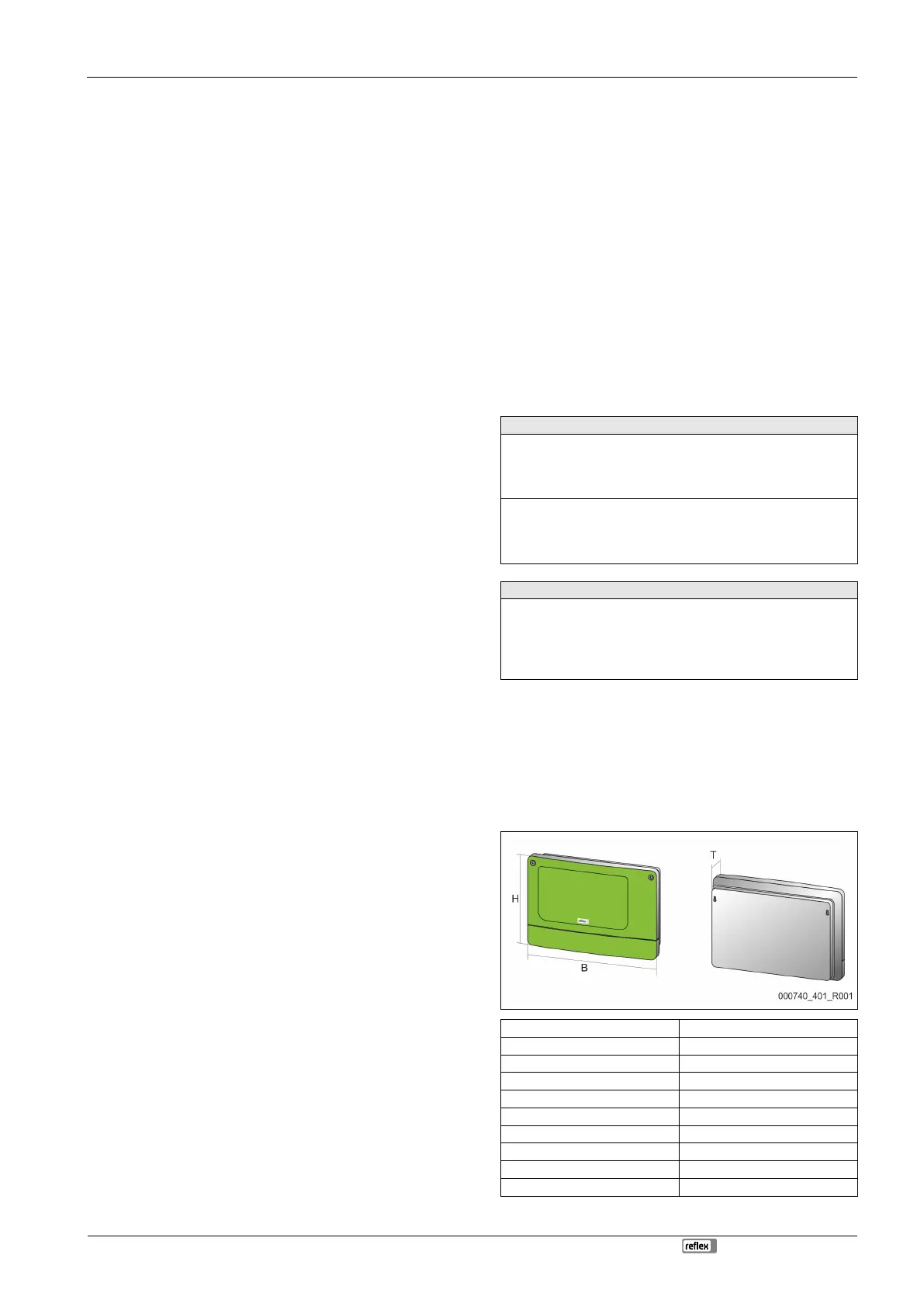

5 I/O modulis (papildu paplašināšanas modulis)
I/O modulis ir uzstādīts un pievienots rūpnīcā.
Tas nodrošina Control Basic vadības ieeju un izeju paplašinājumu.
Ziņojumu un traucējumu apstrādi nodrošina sešas digitālas ieejas un izejas:
Trīs ieejas kā atvērēji ar 24 V pašpotenciālu noklusējuma iestatījumiem.
• Ārējā temperatūras kontrole
• Minimālā spiediena signāls
• Manuāla ūdens papildināšana
Trīs ieejas kā aizvērēji ar 230 V ārējo potenciālu noklusējuma iestatījumiem.
• Ārkārtas izsl.
• Manuālās darbības režīms (piem., sūknim vai kompresoram)
• Pārplūdes vārsta manuālās darbības režīms
Kā bezpotenciāla pārveidotājs. Ziņojumu standarta iestatījumi:
• Papildināšanas kļūda
• Vērtības kritums zem minimālā spiediena
• Maksimālā spiediena vērtības pārsniegšana
• Manuālās darbības režīms vai dīkstāves režīms
I/0 moduļu standarta iestatījumus skatiet 5.2.3 "I/O moduļa
standarta iestatījumi", 291
Papildiespējas gadījumā visas digitālās ieejas un izejas ir brīvi
iestatāmas. Iestatījumus veic „Reflex” rūpnīcas klientu dienests,
13.1 "„Reflex” rūpnīcas klientu dienests", 308
5.1 Tehniskās specifikācijas
Korpuss Plastmasa
Platums (P): 340 mm
Augstums (A): 233,6 mm
Dziļums (D): 77 mm
Svars: 2,0 kg
Pieļaujamā darba temperatūra:
Pieļaujamā glabāšanas temperatūra: -40 °C – 70 °C
IP aizsardzības pakāpe: IP 64
Barošana: 230 V, AC, 50 – 60 Hz (IEC 38)
Drošinātājs (primārais): 0,16 A, inerts
