Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Opis urządzeń
240
— Polski Variomat Touch — 09.09.2022-Rev. C
OSTROŻNIE
Niebezpieczeństwo poparzenia o gorące powierzchnie
Wskutek wysokiej temperatury powierzchni w instalacjach grzewczych
może dojść do poparzeń skóry.
• Nosić rękawice ochronne.
• Umieścić odpowiednie komunikaty ostrzegawcze w pobliżu
urządzenia.
OSTROŻNIE
Niebezpieczeństwo obrażeń spowodowanych wyciekiem cieczy pod
ciśnieniem
W przypadku nieprawidłowego montażu, demontażu lub podczas prac
konserwacyjnych w obrębie przyłączy może dojść do oparzeń lub obrażeń
ciała spowodowanych nagłym wypływem gorącej wody lub pary pod
ciśnieniem.
• Zapewnić prawidłowy przebieg montażu, demontażu i prac
konserwacyjnych.
• Przed rozpoczęciem montażu, demontażu lub prac konserwacyjnych
w strefie przyłączy upewnić się, że instalacja nie znajduje się pod
ciśnieniem.

Wskazówka!
Podczas montażu we własnym zakresie zaworu bezpieczeństwa
użytkownik musi zapewnić, aby podczas wydmuchiwania nie
powstało żadne niebezpieczeństwo.

Wskazówka!
Elementy wyposażenia z funkcją bezpieczeństwa do ograniczania
ciśnienia po stronie wody zgodnie z dyrektywą o urządzeniach
ciśnieniowych 2014/68/UE i ograniczania temperatury zgodnie z
dyrektywą o urządzeniach ciśnieniowych 2014/68/UE nie wchodzą w
zakres
dostawy.
Użytkownik musi we własnym zakresie wykonać zabezpieczenia
przed ciśnieniem i temperaturą po stronie wody.
4 Opis urządzeń
4.1 Opis
Variomat ze sterowaniem dotykowym jest sterowanym za pomocą pompy
układem stabilizacji ciśnienia, odgazowywania i uzupełniania wody w
instalacjach ogrzewania i chłodzenia. Variomat składa się z zespołu sterującego
z pompami i co najmniej jednego zbiornika przeponowego. Membrana w
zbiorniku przeponowym oddziela przestrzeń powietrzną od przestrzeni
wodnej. Takie rozwiązanie zapobiega przenikaniu tlenu zawartego w
powietrzu do wody znajdującej się w zbiorniku przeponowym.
Variomat ze sterowaniem dotykowym zapewnia następujące zabezpieczenia:
• Optymalizację wszystkich operacji związanych ze stabilizacją ciśnienia,
odgazowaniem i uzupełnianiem wody.
– Brak bezpośredniego zasysania powietrza dzięki kontroli stabilizacji
ciśnienia z automatycznym uzupełnianiem wody.
– Brak problemów z cyrkulacją na skutek obecności pęcherzyków
powietrza w wodzie.
– Redukcję uszkodzeń korozyjnych dzięki odgazowaniu tlenu z wody
do napełniania instalacji i uzupełniania ubytków.

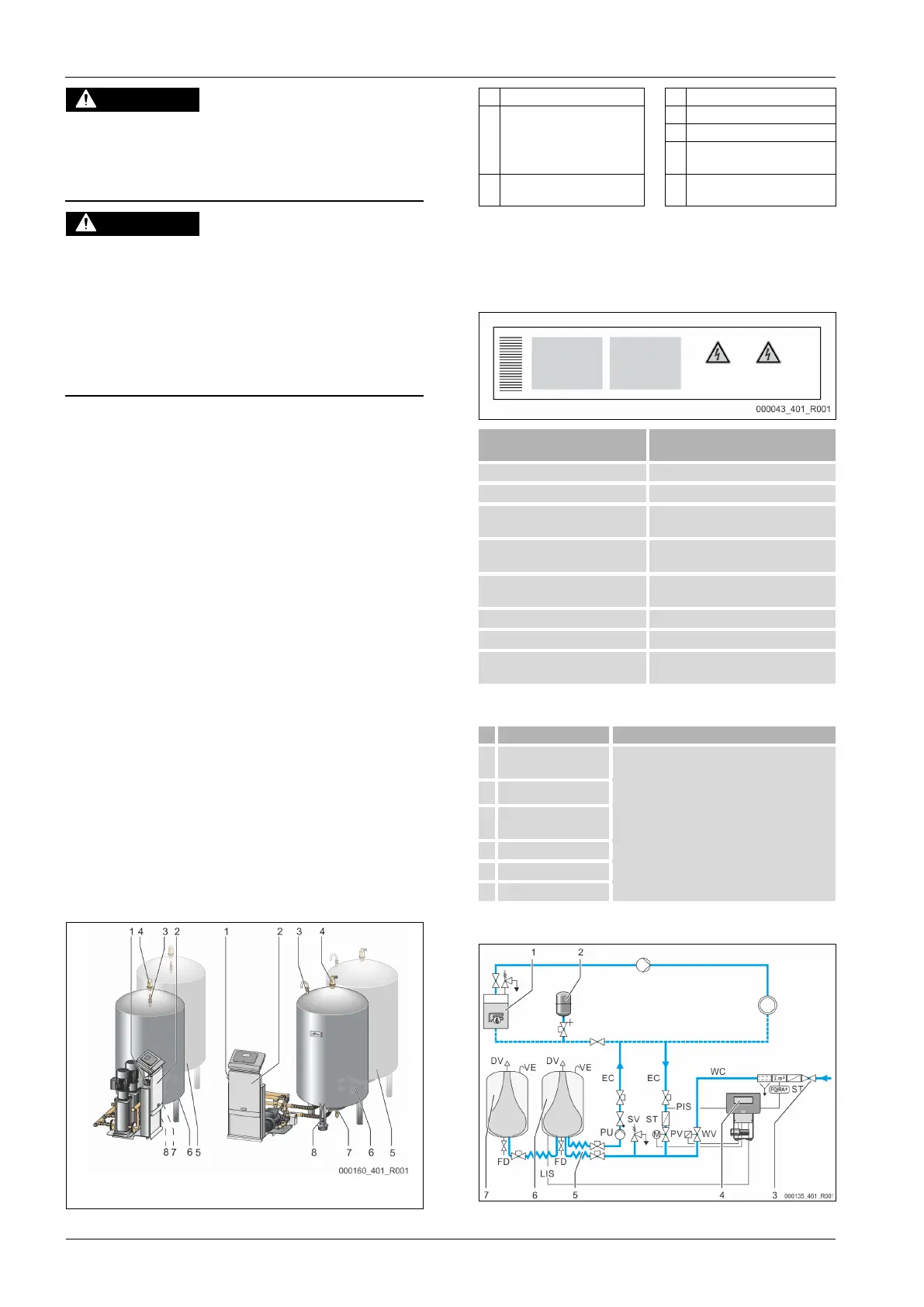

4.2 Widok poglądowy
Variomat ze sterownikiem
dotykowym i dwiema pompami
Variomat ze sterownikiem
dotykowym i jedną pompą
1 Wyłącznik główny 4 Zawór odgazowywania „DV”
2 Zespół sterujący
• Pompa (pompy)
• Sterownik „Reflex
Control Touch“
5 Zbiornik bateryjny „VF”
6 Zbiornik podstawowy „VF”
7
Kurek do napełniania i
opróżniania „FD”
3
Napowietrzanie i
odpowietrzanie „VE”
8 Miernik poziomu „LIS”
4.3 Identyfikator
4.3.1 Tabliczka znamionowa
Na tabliczce znamionowej znajdują się dane producenta, rok produkcji, numer
seryjny i dane techniczne.
Informacje na tabliczce
znamionowej
Znaczenie
Type Nazwa urządzenia
Serial No. Numer seryjny
Min. / max. allowable pressure PS
Dopuszczalne ciśnienie minimalne /
maksymalne
Max. allowable flow temperature
of system
Maksymalna dopuszczalna
temperatura zasilania systemu
Min. / max. working temperature
TS
Min./maks. temperatura robocza (TS)
Year of manufacture Rok produkcji
Max. system pressure Maks. ciśnienie w instalacji
Min. operating pressure set up on
site
Minimalne ciśnienie robocze
ustawione we własnym zakresie
4.3.2 Kod typu
Nr
Kod typu (przykład)
1
Nazwa zespołu
sterującego
2
Liczba pomp
Variomat VS 2- 1, VG 500 l, VF 500 l
3
Zbiornik podstawowy
„VG“
1 2 3 4 5 6
4
Pojemność nominalna
5
Zbiornik bateryjny „VF”
6
Pojemność nominalna
4.4 Funkcja
