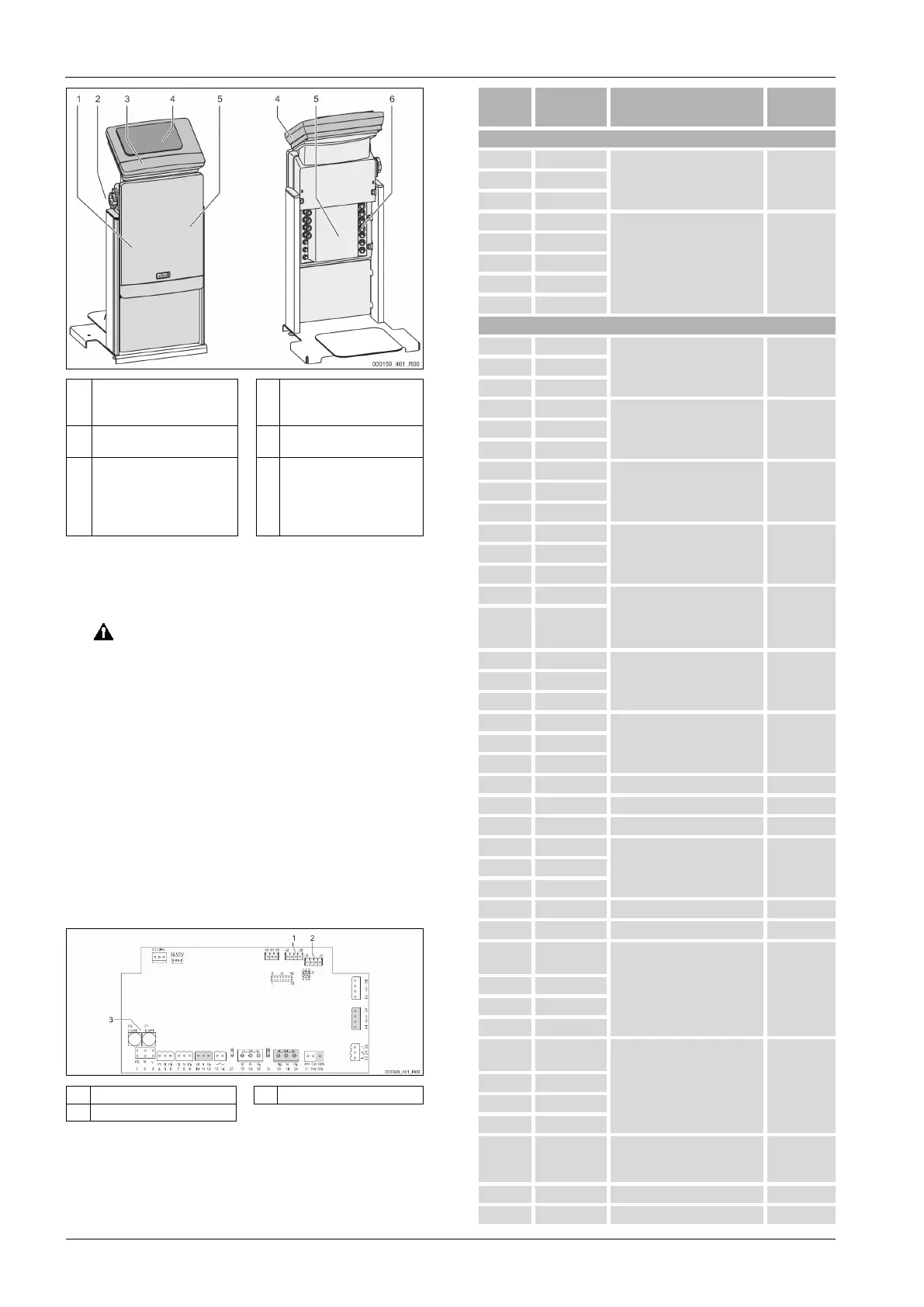

— Polski Variomat Touch — 09.09.2022-Rev. C
1
Osłona modułu
przyłączeniowego
(otwierana)
4 Sterowanie dotykowe
2 Wyłącznik główny 5
Tylna strona modułu
przyłączeniowego
3
Osłona modułu sterowania
(otwierana)
• złącza RS-485
• wyjścia ciśnienia i
poziomu
6 Przepusty kablowe
• zasilanie i
zabezpieczenie
• styki bezpotencjałowe
• przyłącze pompy „PU”
Poniższe opisy dotyczą instalacji standardowych i ograniczają się do
niezbędnych przyłączy pozostających w gestii inwestora.
1. Odłączyć urządzenie od zasilania i zabezpieczyć przed ponownym
włączeniem.
2. Zdjąć osłony.
NIEBEZPIECZEŃSTWO Niebezpieczne dla życia obrażenia wskutek
porażenia prądem elektrycznym. Nawet po wyjęciu wtyczki sieciowej z
gniazdka elementy na płytce drukowanej urządzenia mogą być pod
napięciem 230 V. Przed zdjęciem osłon odłączyć sterownik urządzenia od
zasilania. Sprawdzić brak napięcia na płytce.
3. Założyć z tyłu modułu przyłączeniowego odpowiednią dławnicę do
przepustu kablowego, na przykład M16 lub M20.
4. Wsunąć przez dławnice wszystkie podłączane przewody.
5. Podłączyć wszystkie przewody zgodnie ze schematami elektrycznymi.
– Przy doborze bezpieczników będących w gestii inwestora
uwzględnić moc przyłączeniową urządzenia, 6 "Dane
techniczne", 244.
6. Zamontować osłonę.
7. Podłączyć wtyczkę sieciową do zasilania 230 V.
8. Włączyć urządzenie.
Podłączenie do instalacji elektrycznej jest zakończone.
7.5.1 Schemat elektryczny
7.5.2 Schemat elektryczny modułu przyłączeniowego
1 Ciśnienie 3 Bezpieczniki
2 Poziom
Zasilanie
X0/1 L
Zasilanie 230 V, maksymalnie
16 A
we własnym
zakresie
X0/2 N
X0/3 PE
X0/1 L1
Zasilanie 400 V,
maks. 20 A
(dotyczy tylko urządzeń
Variomat Giga oraz Variomat
140!)
we własnym
zakresie
X0/2 L2
X0/3 L3
X0/4 N
X0/6 PE
Płytka drukowana
1 PE
Zasilanie napięciem fabryczne 2 N
3 L
Zawór elektromagnetyczny do
uzupełniania wody WV
fabryczne 5 N
6 PE
7 Y2
Zawór przelewowy PV 1 (zawór
kulowy z napędem lub zawór
elektromagnetyczny)
-- 8 N
9 PE
10 Y3
Zawór przelewowy PV 2 (zawór
kulowy z napędem lub zawór
elektromagnetyczny)
--- 11 N
12 PE
13
Komunikat ochrony przed
suchobiegiem
(bezpotencjałowy)
Maks. 230 V, 2 A
we własnym
zakresie,
opcja
14
Pompa PU 1 fabryczne 16 N
17 PE
18 M2
Pompa PU 2 fabryczne 19 N
20 PE
21 FB1 Kontrola napięcia pompy 1 fabryczne
22a FB2a Kontrola napięcia pompy 2 fabryczne
22b FB2b --- ---
23 NC
Komunikat zbiorczy
(bezpotencjałowy)
Maks. 230 V, 2 A
we własnym
zakresie,
opcja
24 COM
25 NO
27 M1 Wtyk płaski zasilania pompy 1 fabryczne
31 M2 Wtyk płaski zasilania pompy 2 fabryczne
35
+18 V
(niebieski)
Wejście analogowe pomiaru
poziomu LIS
na zbiorniku podstawowym
Kabel:
fabryczne;
wtyk
czujnika: we
własnym
zakresie
36 GND
37 AE (brązowy)
38 PE (ekran)
39
+18 V
(niebieski)
Wejście analogowe ciśnienia PIS
na zbiorniku podstawowym
we własnym
zakresie,
opcja
40 GND
41 AE (brązowy)
42 PE (ekran)
43 +24 V
Wejścia cyfrowe
we własnym
zakresie,
opcja
44 E1 E1: Wodomierz impulsowy fabryczne
45 E2 E2: Czujnik braku wody ---
