1 Hőtermelő
2 Opcionális kiegészítő felszerelés
3 Kiegészítő tartály
4 R 1 x 1 Reflex gyorscsatlakozó
5 Alaptartály
Alaptartály csatlakozókészlet
7 Vezérlőegység példaábrája

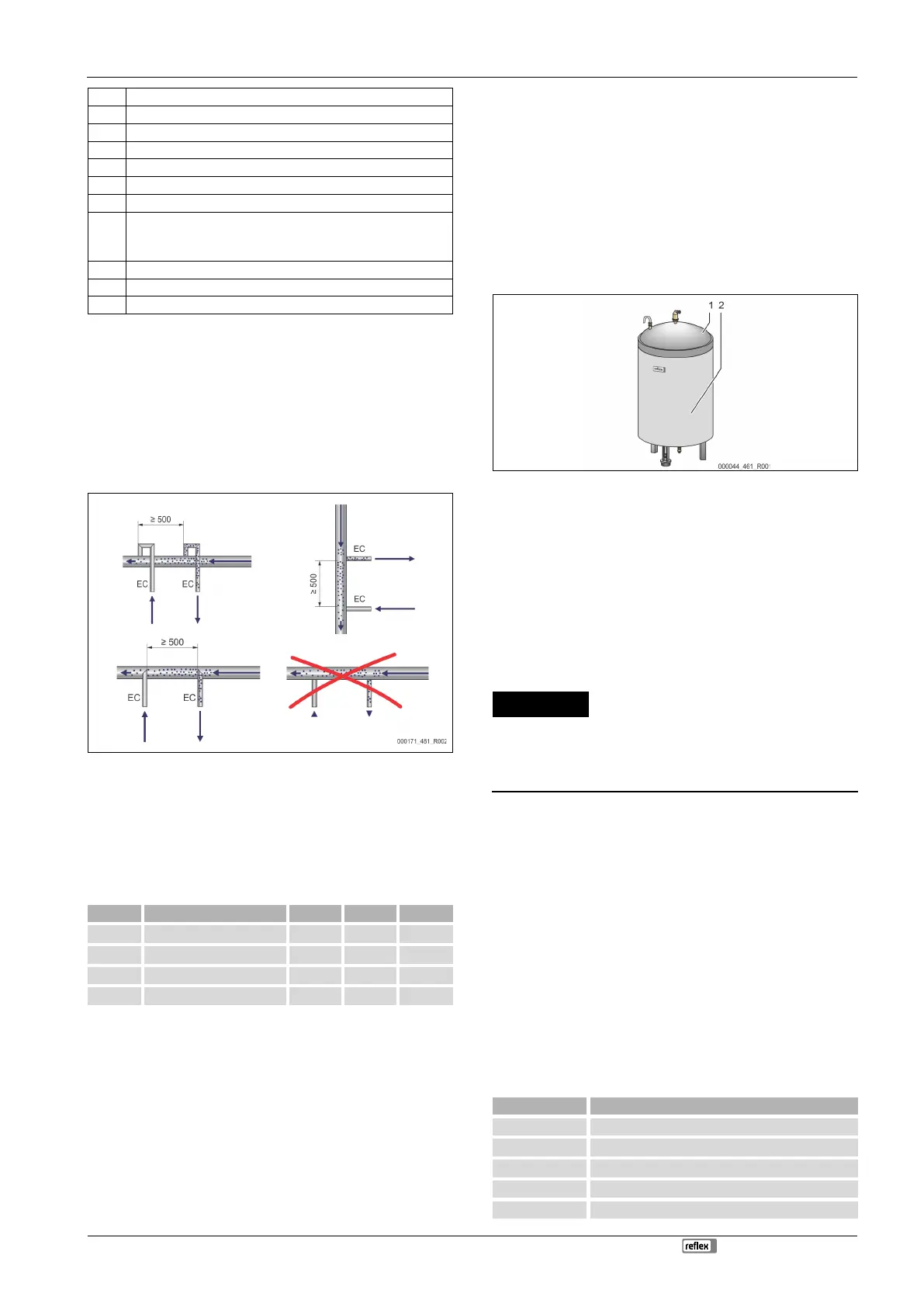

EC Gáztalanító vezeték
• a berendezéstől gázban dús víz
• gáztalanított víz a berendezéshez
LIS „LIS” szintmérés
WC Utántöltő vezeték
MAG Nyomáskiegyenlítő tartály
Szükség szerint telepítsünk MAG ≥ 35 l membrános tágulási tartályt (pl. Reflex
N). Ezt a kapcsolási gyakoriság csökkentésére és egyben a hőtermelő külön
biztosítására szolgál. A DIN / EN 12828 d szerinti fűtőberendezéseknél a készülék
és a hőtermelő között elzáró szerelvényeket kell beszerelni. Ellenkező esetben
biztosított elzárásokat kell beszerelni.
„EC” tágulási vezetékek
A gáztalanító funkció miatt két „EC” tágulási vezetéket rakjunk le.
• Egy vezetéket a berendezéstől a gázban dús vízhez.
• Egy vezetéket a berendezéshez a gáztalanított vízhez.
Az „EC” tágulási vezetékekhez tartozó „DN” csatlakozási névleges átmérőt a „P
0
”
min. üzemi nyomáshoz kell szabni.
P
0
kiszámítása, 8.2 "A Variomat kapcsolási pontjai", 159.
A „DN” csatlakozási névleges átmérő 10 m-es tágulási vezeték hosszára
vonatkozik. Ezenkívül egy dimenzióval nagyobbat válasszunk. A bekötés a
berendezés rendszerének „V” főtérfogatáramában történik. A berendezés
áramlási irányából nézve a gázban dús tágulási vezetéket gáztalanított vizes
tágulási vezeték elé kell bekötni.
Vigyázzunk, hogy ne kerüljön be durva szennyeződés, és így a készülék „ST”
szennyfogója ne legyen túlterhelve. Az „EC” tágulási vezetékeket a mellette lévő
beszerelési változatba csatlakoztassuk.
P
0
min. üzemi nyomás (bar)
-1 X --- ---
-2/35 X --- ---
-2 ≤ 3,5 --- X ---
-2 > 3,5 --- --- X
Tudnivaló!
Az „EC” tágulási vezetékek bekötőpontján lévő víz hőmérséklete 0 °C és
70 °C között legyen. Az előtét tartályok használata nem növeli az
alkalmazási tartományt. A
gáztalanító szakasz alatti átáramlással nem
szavatolható a hőmérsékletvédelem.
7.3.4.2 Utántöltő vezeték
Ha az automatikus utántöltést nem a készülékre csatlakoztatjuk, akkor a a „WC“
utántöltő vezeték csatlakozását R ½ " vakdugóval kell lezárni.
• Elkerülhetjük a készülék meghibásodását, ha vízzel történő kézi utántöltést
biztosítunk.
• Legalább egy ≤ 0,25 mm lyukbőségű „ST“ szennyfogót szereljünk be közel
az utántöltési mágneses szelep elé.
– Rövid vezetéket rakjunk le az „ST“ szennyfogó és az utántöltő
mágneses szelep közé.
Tudnivaló!
Használjunk nyomáscsökkentőt a „WC“ utántöltő vezetékben, ha a
nyugalmi nyomás nem éri el a 6 bart.
Tudnivaló!
Ha az ivóvízrend hálózatból történik az utántöltés, szereljük be igény
esetén a Reflex Fillsetet a
„WC“ utántöltési vezetékéhez, 4.6
Opcionális kiegészítő felszerelés", 149.
A Reflex utántöltő rendszerei, mint pl. a Reflex Fillset < 1 m³/h
utántöltési teljesítményre van szabva.
7.3.5 A rászerelt részek szerelése
Tegyük le az opcionális hőszigetelést (2) az alaptartály (1) köré, és a hőszigetelést
a cipzárral zárjuk le.
Tudnivaló!
Fűtőberendezéseknél az alaptartályt és az „EC” tágulási vezetéket
szigeteljük a hőveszteség miatt.
Az alaptartály fedeléhez, valamint a kiegészítő tartályhoz nincs
Tudnivaló!
Kondenzvíz keletkezése esetén szereljen fel a
helyszínen hőszigetelést.
7.3.6 A súlymérőcella szerelése
FIGYELEM
A nyomásmérő doboz károsodása szakszerűtlen felszerelés miatt
A szakszerűtlen szerelés miatt a „LIS“ szintmérés nyomásmérő doboza
károsodhat, hibásan működhet és hibásan mérhet.
• Vegyük figyelembe a nyomásmérő doboz szerelésére vonatkozó
A „LIS” szintmérés nyomásmérő dobozzal működik. Ezt akkor szereljük be, ha az
alaptartály végleges helyzetben van, 7.3.3 "A tartályok felállítása", 153.
Vegyük figyelembe az alábbi tudnivalókat:
• Vegyük le a szállítási biztosítót (négyszögletes fa) az alaptartály talpáról.
• Cseréljük ki a szállítási biztosítót a nyomásmérő dobozra.
– Opcionálisan rögzíthető a nyomásmérő dobot a csomagban található
csavarokkal az alaptartály tartálytalpán. A rögzítésre azonban nincs
szükség.
• Kerüljük a nyomásmérő doboz hirtelen terhelését, pl. a tartály utólagos
beállításával.
• Csatlakoztassuk az alaptartályt és az első kiegészítő tartályt a rugalmas
csatlakozótömlőkkel.
– Használjuk a mellékelt csatlakozókészleteket, 7.3.3 "A tartályok
felállítása", 153.
• Végezzük el a töltésszint nulla beállítását, ha az alaptartály be van állítva és
teljesen ki van ürítve, 8.6 "A vezérlés ügyfélmenüben való
parametrizálása", 161.
A szintmérések irányértékei:
200 l 0–4 bar
300–500 l 0–10 bar
600–1000 l 0–25 bar
1500–2000 l 0–60 bar
3000–5000 l 0–100 bar
