První uvedení do provozu
Variomat Touch09.09.2022-Rev. C
Česky
Číslo
svorky
Signál
Funkce
Kabeláž
43 +24 V
Digitální vstupy
na místě,
doplňkové
vybavení
44 E1 E1: Kontaktní vodoměr ze závodu
45 E2 E2: Spínač nedostatku vody ---
51 GND
přepouštěcí ventil PV 2 (kulový
kohout s pohonem), jen u VS 2-
2
ze závodu
52
+24 V
(napájení)
53
0 - 10 V
(nastavitel
veličina)
54
0–10 V
(zpětné
hlášení)
55 GND
přepouštěcí ventil PV 1 (kulový
kohout s pohonem)
ze závodu
56
+24 V
(napájení)
57
0 - 10 V
(nastavitel
veličina)
58
010 V (zpět
hlášení)

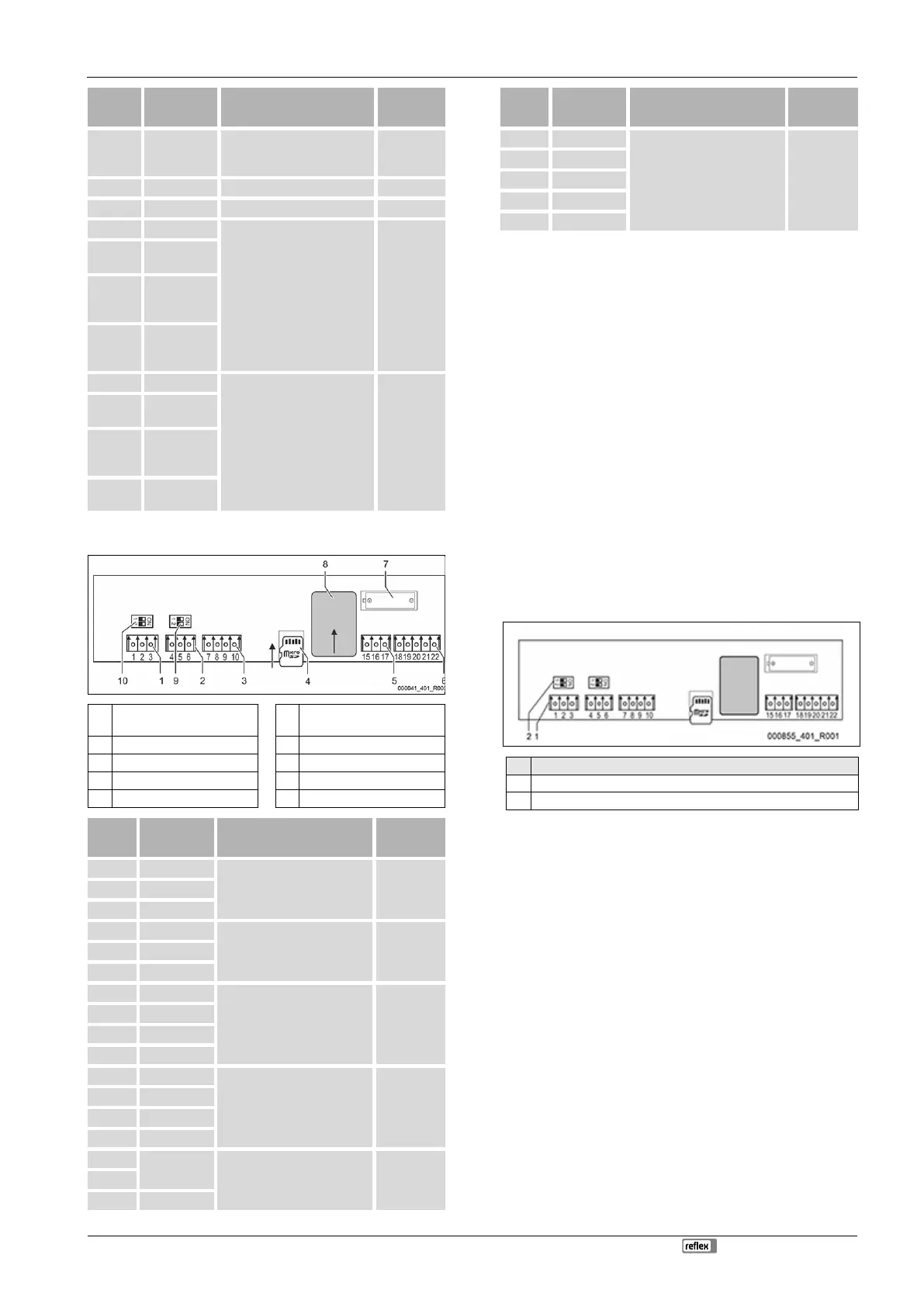

7.5.3 Svorkový plán ovládací díl
1 Rozhraní RS-485 6
Analogové výstupy pro tlak a
hladinu
2 Rozhraní RS-485 7 Přihrádka na baterie
3 IO interface 8 Modul Anybus - slot
4 Karta Micro-SD 9 Spínač DIP 2
5
Plnění 10 V
10
Spínač DIP 1
Číslo
svorky
Signál
Funkce
Kabeláž
1 A
Rozhraní RS-485
S1 propojení
na místě 2 B
3 GND S1
4 A
Rozhraní RS-485
S2 moduly: rozšiřovací nebo
komunikační modul
na místě 5 B
6 GND S2
7 +5 V
IO interface: Rozhraní k
základové desce
z výroby
8 R × D
9 T × D
10 GND IO1
11 +5V
--- ---
12 RxD
13 TxD
14 GND IO2
15
10 V~
Plnění 10 V z výroby
16
17 FE
Číslo
svorky
Signál
Funkce
Kabeláž
18 Y2PE (stínění)
Analogové výstupy: tlak a
hladina
standard 420 mA
na místě
19 Tlak
20 GNDA
21 Úroveň
22 GNDA
7.5.4 Rozhraní RS-485
Přes RS-485 propojení S1 a S2 si lze vyžádat veškeré informace řízení a použít je
pro komunikaci s řídícími ústřednami nebo jinými přístroji.
S1 propojení
Lze provozovat nejvýše 10 přístrojů v zapojení Master Slave pomocí
těchto propojení.
S2 propojení
Tlak „PIS“ a hladina „LIS“.
Provozní stavy čerpadel „PU“.
Provozní stavy kulového kohoutu s pohonem / magnetického
ventilu.
Hodnoty kontaktního vodoměru „FQIRA +“.
Všechna hlášení.
Veškeré záznamy paměti poruch.
Pro komunikaci propojení jsou k dispozici moduly sběrnice jako alternativní.
Upozornění!
V případě potřeby si od zákaznické služby Reflex vyžádejte protokol
rozhraní RS
-485, podrobnosti k přípojkám a také informace k
nabízenému příslušenství.
7.5.4.1 Připojení rozhraní RS-485
Základová deska řízení Control Touch.
Č.
součást
1 Připojovací svorky pro spojení RS-485
2 Spínač Dip 1
Postupujte následovně:
1. Spojení RS-485 zapojte stíněným kabelem k základové desce.
S 1
svorka 1 (A+)
svorka 2 (B-)
svorka 3 (GND)
2. Připojte jednostranně stínění kabelu.
svorka 18
3. Aktivujte na základové desce zakončovací odpor.
Spínač Dip 1
7.6 Potvrzení o montáži a spuštění
Upozornění!
Potvrzení o montáži a spuštění se nachází na konci návodu k obsluze.
8 První uvedení do provozu
Upozornění!
Potvrďte odbornou montáž a uvedení do provozu v potvrzení o
montáži a uvedení do provozu. Je to podmínka pro nároky ze záruky.
-
První spuštění a roční údržbu nechte provést zákaznickou
službou Reflex.
