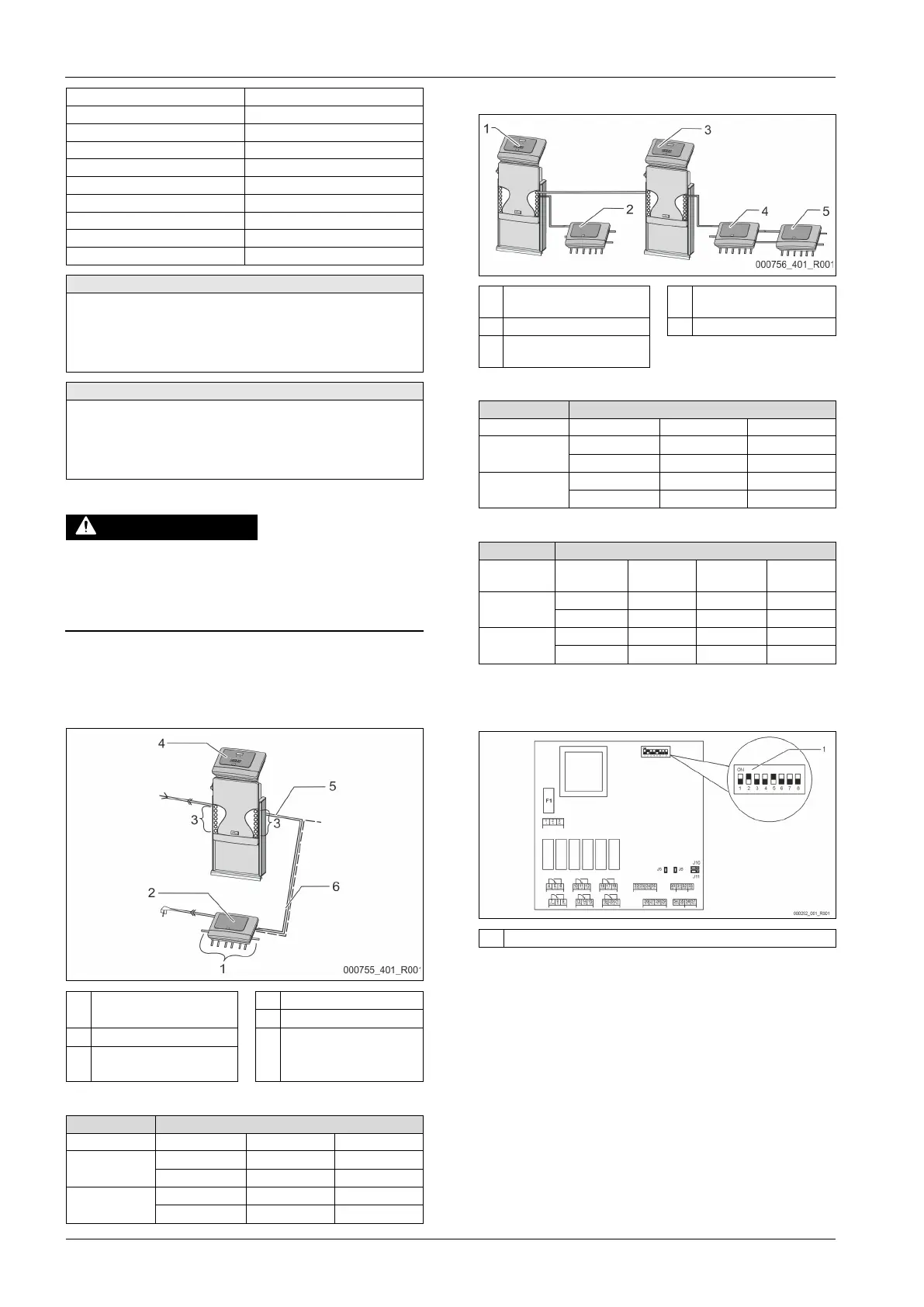

Reflex Variomat Touch VS 2-1/60 Original Operating Manual

I/O modul (voliteľný rozšírený modul)
196
— Slovensky Variomat Touch — 09.09.2022-Rev. C
Kryt Plastový kryt
Šírka (Š): 340 mm
Výška (V): 233,6 mm
Hĺbka (H): 77 mm
Hmotnosť: 2,0 kg
Prípustná prevádzková teplota:
-5 °C – 55 °C
Prípustná skladovacia teplota: -40 °C – 70 °C
Stupeň ochrany IP: IP 64
Napájanie: 230 V AC, 50 – 60 Hz (IEC 38)
Poistka (primárna): 0,16 A pomalá
Vstupy / Výstupy
• 6 bezpotenciálové výstupy relé (menič)
• 3 digitálne vstupy 230 V AC
• 3 digitálne vstupy 24 V AC
• 2 analógové výstupy (Tieto sa nevyžadujú, pretože sú obsiahnuté už v
riadení Control Touch.)
Rozhrania k riadeniu
• RS-485
• 19,2 kbit/s
• Bezpotenciálové
• Prípojka cez zásuvné svorky alebo skrutkové svorky
• Protokol RSI špecifický
5.2 Nastavenia
NEBEZPEČENSTVO
Životu nebezpečné v dôsledku zasiahnutia elektrickým prúdom!
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým prúdom.
Na častiach dosky plošných spojov prístroja môže napriek vytiahnutiu
sieťovej zástrčky z napájania byť prítomné elektrické napätie 230 V.
• Odpojte pred odobratím krytov riadenie prístroja kompletne z napájania.
• Skontrolujte stav bez napätia dosky plošných spojov.
5.2.1 Nastavenia ukončovacích odporov v sieťach RS-485
Príklady k aktivácii alebo deaktivácii ukončovacích odporov v sieťach RS-485.
• Na základnej doske plošných spojov riadenia nájdete DIP spínač 1 a 2.
• Maximálna dĺžka 1000 metrov pre spojenie RS-485
Riadenie prístrojov s I/O modulom
1 Výstupy relé I/O modulu*
• 6 digitálnych výstupov
4 Riadenie Control Touch
5 Spojenie RS-485
2 I/O modul 6 Voliteľné spojenie RS-485
• Master - Slave
• Prevádzková zbernica
3 Prípojky I/O vedení
* 2 analógové výstupy sa nevyžadujú, pretože v riadení Control Touch sú už
obsiahnuté dva analógové výstupy pre meranie tlaku a meranie úrovne.
Nastavenia ukončovacích odporov
Jumper / spínače
Nastavenia I/O modul Control Touch
Jumper J10
aktivované X ---
a J11
deaktivované --- ---
DIP spínač 1
aktivované --- X
a 2
deaktivované --- ---
Riadenia prístrojov a I/O modul vo funkcii Master-Slave
1
Riadenie Control Touch vo
funkcii Master
4 I/O modul pre funkcia Slave
2 I/O modul pre funkciu Master 5 I/O modul k rozšíreniu
3
Riadenie Control Touch vo
funkcii Slave
Master-funkcia
Nastavenia ukončovacích odporov
Jumper / spínače
Nastavenia I/O modul Control Touch
Jumper J10
aktivované X ---
a J11
deaktivované --- ---
DIP spínač 1
aktivované --- X
a 2
deaktivované --- ---
Slave-funkcia
Nastavenia ukončovacích odporov
Jumper /
spínače
Nastavenia I/O modul
I/O modul k
rozšíreniu
Control
Touch
Jumper J10
aktivované --- X ---
a J11
deaktivované X --- ---
DIP spínač 1
aktivované --- --- X
a 2
deaktivované --- --- ---
5.2.2 Nastavenie adresy modulu
Nastavenie adresy modulu na základnej doske plošných spojov I/O modulu
1 DIP spínač
Poloha DIP spínača
DIP spínače 1 – 4: • Pre nastavenie adresy modulu
• Premenlivé nastavenie na ON alebo OFF
DIP spínač 5: • Trvalo na polohe ON
DIP spínače 6 – 8: • Pre interné testovacie účely
• Počas prevádzky na polohe OFF
Nastavte s DIP spínačmi 1 – 4 adresu modulu.
Postupujte nasledovne:
1. Vytiahnite sieťovú zástrčku z I/O modulu.
2. Otvorte veko krytu.
3. Nastavte DIP spínače 1 – 4 na polohu ON alebo Off.
