Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Montáž
226
— Česky Variomat Touch — 09.09.2022-Rev. C
7.5 Elektrické připojení
NEBEZPEČÍ
Životu nebezpečná poranění způsobená zásahem elektrického proudu.
Při kontaktu s vodivými díly dochází k životu nebezpečným poraněním.
• Ujistěte se, že přívod k přístroji je zapojen bez napětí a zajištěn proti
znovuzapojení.
• Ujistěte se, zda zařízení nemůže být opět zapnuto jinými osobami.
• Ujistěte se, zda montážní práce na elektrickém připojení přístroje
provádí pouze kvalifikovaní elektromechanici a podle místních
platných elektrotechnických pravidel.

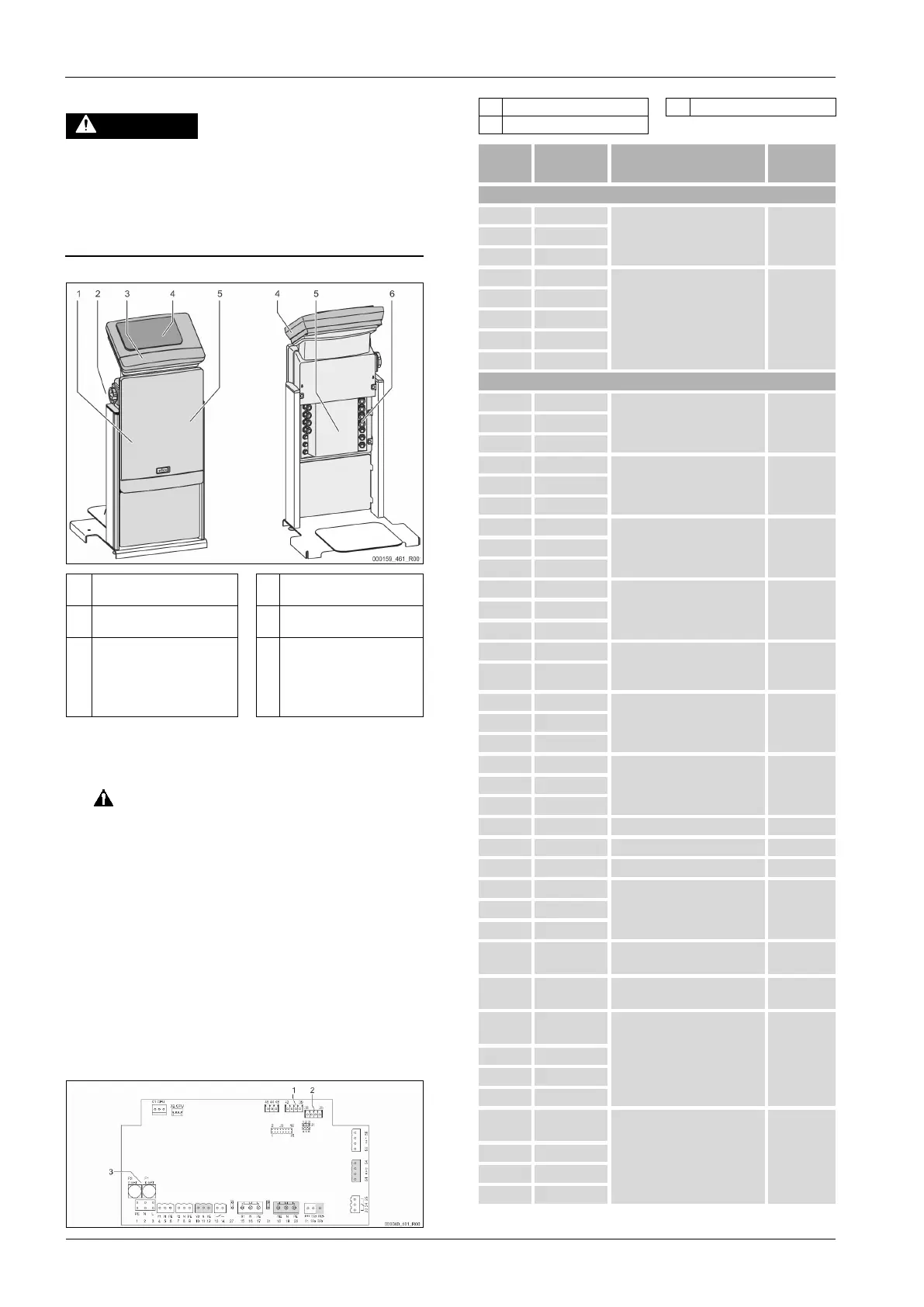

U elektrického připojení se rozlišuje mezi přípojným a ovládacím dílem.
1
kryt připojovacího dílu
(sklopný)
4 dotykové řízení
2 Hlavní spínač 5
zadní strana připojovacího
dílu
3 kryt ovládacího dílu (sklopný)
• RS-485 rozhraní
• výstupy tlaku a hladiny
6 kabelové průchodky
• doplňování a zajištění
• kontakty bez
potenciálu
• připojení čerpadla „PU“
Následující popisy platí pro standardní zařízení a omezují se na nezbytné
konstrukční přípojky.
1. Odpojte zařízení od napětí a zajistěte jej proti opětovnému zapnutí.
2. Sejměte kryty.
NEBEZPEČÍ Životu nebezpečná poranění způsobená zasažením
elektrickým proudem. Na částech základní desky přístroje může být i po
vytažení síťové zástrčky ze zdroje napětí 230 V. Před sejmutím krytů
odpojte řízení přístroje zcela od zdroje napětí. Zkontroluje, zda je deska
bez napětí.
3. Použijte vhodné kabelové šroubení pro kabelovou průchodku na zadní
straně připojovacího dílu. Například M16 nebo M20.
4. Provlečte veškeré pokládané kabely kabelovými průchodkami.
5. Připojte veškeré kabely dle svorkovacích plánů.
– Pro zajištění respektujte připojovací výkony přístroje,  6
"Technické údaje",  221.
6. Namontujte kryt.
7. Síťovou zástrčku připojte ke zdroji napětí 230 V.
8. Zapněte zařízení.
Zapojení elektřiny je hotové.
7.5.1 Svorkovací plán
7.5.2 Svorkovací plány připojovacího dílu
1 Tlak 3 Pojistky
2
Úroveň
Číslo
svorky
Signál
Funkce
Kabeláž
Plnění
X0/1 L
Plnění 230 V, nejvýše 16 A na místě
X0/2
N
X0/3 PE
X0/1 L1
Plnění 400 V,
nejvýše 20 A
(Platí jen pro Variomat Giga a
Variomat 140!)
na místě
X0/2 L2
X0/3 L3
X0/4 N
X0/6 PE
Deska
1 PE
Zdroj napájení ze závodu 2 N
3 L
4
Y1
elektromagnetický ventil pro
doplňování WV
ze závodu 5 N
6 PE
7 Y2
přepouštěcí ventil PV 1 (kulový
kohout s pohonem nebo
elektromagnetický ventil)
-- 8 N
9 PE
10 Y3
přepouštěcí ventil PV 2 (kulový
kohout s pohonem nebo
elektromagnetický ventil)
--- 11 N
12 PE
13
Hlášení ochrany proti běhu
nasucho (beznapěťové)
Max. 230 V, 2 A
na místě,
doplňkové
vybavení
14
15
M1
čerpadlo PU 1 ze závodu 16 N
17 PE
18 M2
čerpadlo PU 2 ze závodu 19 N
20 PE
21 FB1 kontrola napětí čerpadlo 1 ze závodu
22a FB2a kontrola napětí čerpadlo 2 ze závodu
22b FB2b --- ---
23 NC
Souhrnné hlášení
(beznapěťové)
Max. 230 V, 2 A
na místě,
doplňkové
vybavení
24 COM
25 NO
27 M1
plochá zástrčka pro plnění
čerpadla 1
ze závodu
31 M2
plochá zástrčka pro plnění
čerpadla 2
ze závodu
35
+18 V
(modrá)
Analogový vstup měření
hladiny LIS
na základní nádobě
Kabel: ze
závodu;
Konektor
senzoru: na
místě
36 GND
37 AE (hnědá)
38 PE (štít)
39
+18 V
(modrá)
analogový vstup tlak PIS
na základní nádobě
na místě,
doplňkové
vybavení
40 GND
41
AE (hnědá)
42 PE (štít)
