1 Pompa „PU”
2 Śruba odpowietrzająca „AV”
3 Osadnik zanieczyszczeń „ST”
• Odkręcić śrubę odpowietrzającą (2) pompy (1) i odpowietrzać pompę, aż
zacznie wypływać woda bez pęcherzyków powietrza.
• Wkręcić z powrotem śrubę odpowietrzającą (2) i mocno dokręcić.
• Sprawdzić śrubę odpowietrzającą (2) pod kątem szczelności.
Wskazówka!
Powtórzyć procedurę odpowietrzania, jeżeli pompa nie osiąga swojej
wydajności tłoczenia.
8.6 Parametryzacja sterownika z poziomu menu klienta
W menu użytkownika można skorygować lub odczytać parametry specyficzne
dla instalacji. Podczas pierwszego uruchomienia trzeba najpierw dopasować
ustawienia fabryczne do warunków instalacji.
– Odnośnie dostosowania ustawień fabrycznych - 10.3
"Przeprowadzanie ustawień na sterowniku", 256.
– Odnośnie informacji dotyczących obsługi sterownika - 10.1 "Obsługa
panelu sterowniczego", 255.
8.7 Uruchomienie trybu automatycznego
Jeśli instalacja jest napełniona wodą i odgazowana, można uruchomić tryb
automatyczny.
• Nacisnąć przycisk „AUTO”.
– Podczas pierwszego uruchomienia następuje automatyczna
aktywacja ciągłego odgazowywania, aby usunąć z instalacji resztki
uwolnionego oraz rozpuszczonego gazu. Czas można ustawić w
menu użytkownika odpowiednio do warunków pracy instalacji.
Standardowe ustawienie to 12 godzin. Po odgazowywaniu ciągłym
następuje automatyczne przełączenie na odgazowywanie
interwałowe.
Wskazówka!
W tym miejscu kończy się pierwsze uruchomienie.
Uwaga!
Najpóźniej po upływie czasu odgazowywania ciągłego trzeba oczyścić
osadnik zanieczyszczeń „ST” w przewodzie odgazowywania „DC”,
11.1.1 "Czyszczenie osadnika zanieczyszczeń",
9 Eksploatacja
9.1.1 Tryb automatyczny
Zastosowanie:
Po pomyślnym pierwszym uruchomieniu
Start:
Nacisnąć przycisk „AUTO”.
Funkcje:
• Tryb automatyczny jest przeznaczony do pracy urządzenia w trybie
ciągłym, a sterownik monitoruje w tym czasie następujące funkcje:
– Stabilizacja ciśnienia
– Kompensacja rozszerzalności medium
– Odgazowywanie
– Automatyczne uzupełnianie wody.
• Sterownik reguluje pracę pompy „PU” oraz zaworu kulowego z napędem
„PV1” na przewodzie przelewowym, co pozwala utrzymywać ciśnienie na
niezmiennym poziomie przy regulowaniu z tolerancją ± 0,2 bara.
• Usterki są wyświetlane na wyświetlaczu i analizowane.
• W trakcie definiowalnego czasu odgazowywania przy pracującej pompie
„PU” zawór kulowy z napędem „PV1” na przewodzie przelewowym jest
otwarty.
• W bezciśnieniowym zbiorniku podstawowym „VG” zostaje zredukowane
ciśnienie wody cyrkulacyjnej i jednocześnie woda zostaje odgazowana.
• Dla trybu automatycznego można w menu użytkownika, 10.3.1 "Menu
użytkownika", 256, ustawiać różne programy odgazowywania.
Informacje są przedstawiane na wyświetlaczu sterownika.
Odgazowywanie ciągłe
Po rozruchach i naprawach przy podłączonej instalacji wybrać program
odgazowywania ciągłego.
W zdefiniowanym czasie odbywa się nieprzerwane odgazowywanie. Zapewnia
to szybkie usunięcie uwolnionego i rozpuszczonego gazu.
• Automatyczny start po zakończeniu procedury rozruchowej przy
pierwszym uruchomieniu.
• Aktywacja w menu użytkownika.
• Czas odgazowywania można ustawić zależnie od instalacji w menu
użytkownika.
– Ustawienie domyślne wynosi 12 godzin. Następnie tryb pracy
zostaje automatycznie przełączony na odgazowywanie
interwałowe.
Odgazowywanie interwałowe
Do pracy ciągłej wybrać program odgazowywania interwałowego. Jest on
zdefiniowany jako ustawienie domyślne w menu użytkownika.
W trakcie interwału ma miejsce ciągłe odgazowywanie. Po zakończeniu
interwału następuje przerwa. Odgazowywanie interwałowe można ograniczyć
do dowolnie definiowanego przedziału czasowego w ciągu doby. Ustawienia
czasowe można zdefiniować w menu serwisowym.
• Automatyczna aktywacja po upływie odgazowywania ciągłego.
• Interwał odgazowywania (domyślnie 90 s)
• Czas przerwy (domyślnie: 120 min)
• Początek / koniec (godz. 8:00 - 18:00)
9.1.2 Tryb ręczny
Zastosowanie:
Do celów testowych i prac serwisowych.
Start:

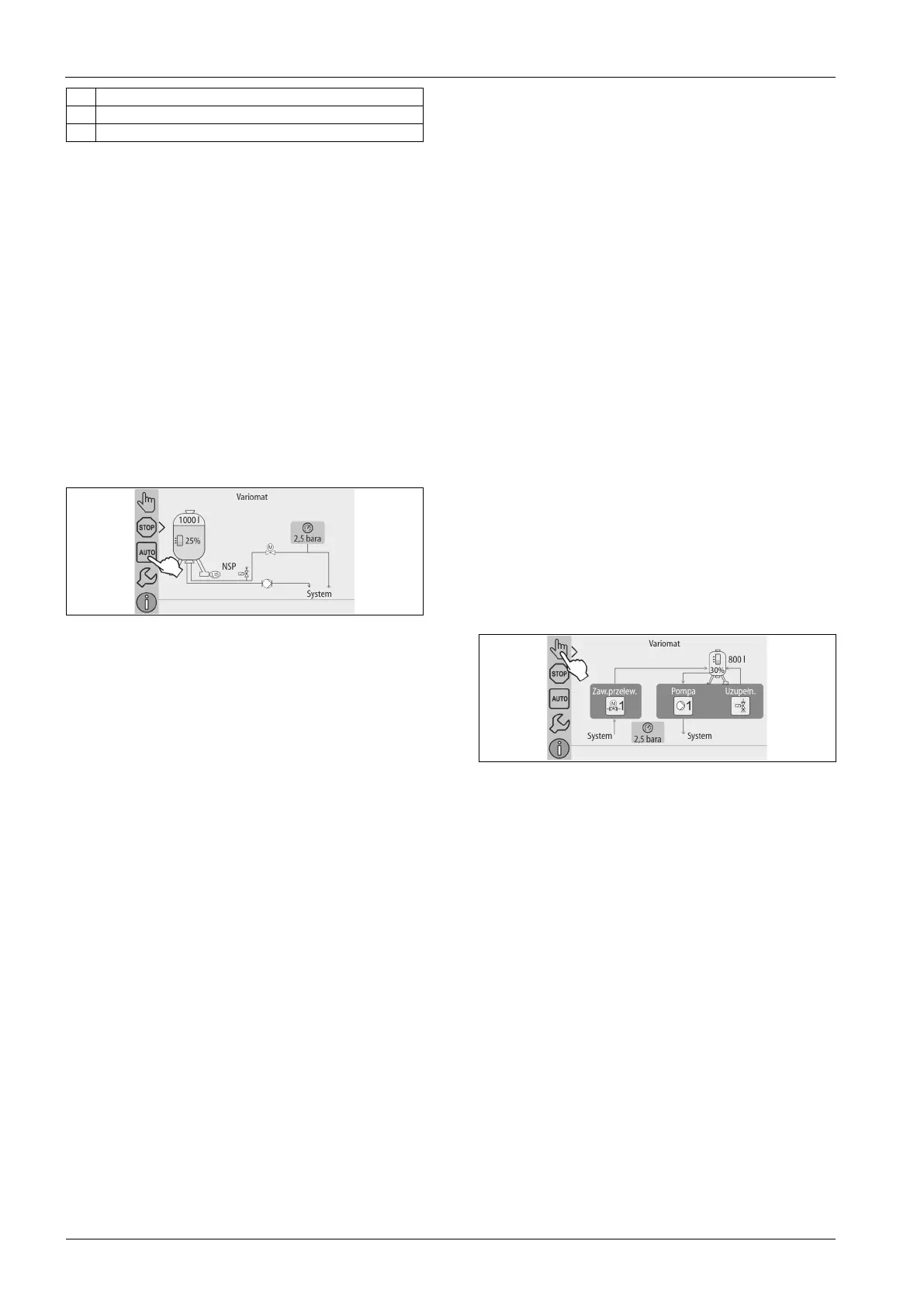

1. Nacisnąć przycisk „Tryb ręczny”.
2. Wybrać żądaną funkcję.
Funkcje:
W trybie ręcznym można wybrać i przetestować następujące funkcje:
• Pompa „PU“.
• Zawór kulowy z napędem „PV1” na przewodzie przelewowym.
• Zawór elektromagnetyczny „WV1” do uzupełniania wody.
Istnieje możliwość jednoczesnego załączania i równoległego testowania kilku
funkcji. Załączanie i wyłączanie funkcji wykonuje się poprzez wciśnięcie
odpowiedniego przycisku:
• Przycisk jest podświetlony na zielono. Funkcja jest wyłączona.
Nacisnąć wybrany przycisk:
• Przycisk jest podświetlony na niebiesko. Funkcja jest włączona.
Zmiana poziomu napełnienia i ciśnienia w zbiorniku jest pokazywana na
wyświetlaczu.
Wskazówka!
Jeśli nie są zachowane parametry mające wpływ na bezpieczeństwo,
praca w trybie ręcznym nie jest możliwa. Układ jest wtedy
zablokowany.
9.1.3 Tryb zatrzymania
Zastosowanie:
Do rozruchu urządzenia.
