— Suomi Variomat Touch — 09.09.2022-Rev. C
7.1 Asennusedellytykset
7.1.1 Toimituskunnon tarkistaminen
Laite tarkistetaan ja pakataan huolellisesti ennen toimitusta tehtaalta.
Kuljetuksen aikana voi kuitenkin syntyä vaurioita.
Toimi seuraavasti:
1. Tarkista lähetyksen saavuttua:
• ettei siitä puutu mitään
• eikä tuote ole vaurioitunut kuljetuksen aikana.
2. Dokumentoi vauriot.
3. Ota yhteyttä huolitsijaan ja tee reklamaatio vahingoista.
7.2 Valmistelut
Toimitetun laitteen tila:
• Tarkista, että kaikki laitteen ruuviliitännät ovat tukevasti kiinni. Kiristä
ruuveja tarvittaessa.
Laitteen asennuksen valmistelu:
• Asiattomilta pääsy kielletty.
• Jäätymätön, hyvin tuuletettu tila.
– Tilan lämpötila 0 °C - 45 °C (32 °F - 113 °F).
• Tasainen, kantava lattia.
– Varmista lattian riittävä kantavuus säiliöiden täytön yhteydessä.
– Varmista, että ohjausyksikkö ja säiliöt asetetaan samalle tasolle.
• Täyttö- ja vedenpoistomahdollisuus.
– Aseta käyttöön standardien DIN 1988 - 100 ja En 1717 mukainen
DN 15 -täyttöliitäntä.
– Aseta käyttöön valinnainen kylmän veden sekoitin.
– Valmistele valumisaukko tyhjennysvettä varten.
• Sähköliitäntä, 6 "Tekniset tiedot", 431.
• Käytä ainoastaan hyväksyttyjä kuljetus- ja nostovälineitä.
– Astioiden nostosilmukat on tarkoitettu pystysuoraan asennukseen
standardin DIN 28086 mukaisesti. Ne on tarkoitettu ainoastaan
käytettäviksi apuna asennuksessa.
Kahdella nostosilmukalla varustettujen astioiden kohdalla on
käytettävä poikkipalkkia kuljetuksessa.
• Mallissa ei ole otettu huomioon poikittaisia ja pitkittäisiä kiihdytysvoimia.
Jos tällaisia voimia esiintyy, ne on todennettava ja säädöt on tehtävä
vastaavasti.
7.3 Suorittaminen
Virheellisen asennuksen aiheuttamat vauriot
letkujen/putkien liitäntöjen tai laitteiston muiden laitteiden asennuksessa
voivat kohdistaa laitteeseen lisäkuormitusta.
• Putkijohdot on liitettävä ja asennettava niin, ettei niihin kohdistu
voimaa, vääntövoimaa tai tärinää.
• Huolehdi tarvittaessa putkien tai laitteiden tukemisesta.
• Mahdollisten kysymysten yhteydessä käänny Reflexin
myynninjälkeisen huoltopalvelun puoleen.
Asennuksen yhteydessä on suoritettava seuraavat tehtävät:
• Aseta laite sopivaan paikkaan.
• Täydennä sitä perussäiliöllä ja valinnaisesti lisäsäiliöllä.
• Tee ohjausyksikön vesipuolen liitännät laitokseen.
• Tee kytkentäkaavion mukaiset liitännät.
• Liitä valinnaiset lisäsäiliöt vesipuolelta toisiinsa ja perussäiliöön.
Ohje!
Huomioi asennuksen yhteydessä kalusteiden käyttö sekä
liitäntäputkien paikalletuontimahdollisuudet.
7.3.1 Paikoitus
Määritä ohjausyksikön, perussäiliöiden ja mahdollisesti lisäsäiliöiden paikat.
• Variomat 2-1:
– Ohjausyksikön voi asentaa kummallekin puolelle perussäiliön
viereen tai eteen. Ohjausyksikön etäisyys perussäiliöstä määräytyy
toimitukseen sisältyvän liitäntäsarjan pituuden mukaan.
• Variomat 2-2:
– Ohjausyksikön voi asentaa perussäiliön vasemmalle tai oikealle
puolelle. Ohjausyksikön etäisyys perussäiliöstä määräytyy
toimitukseen sisältyvän liitäntäsarjan pituuden mukaan.

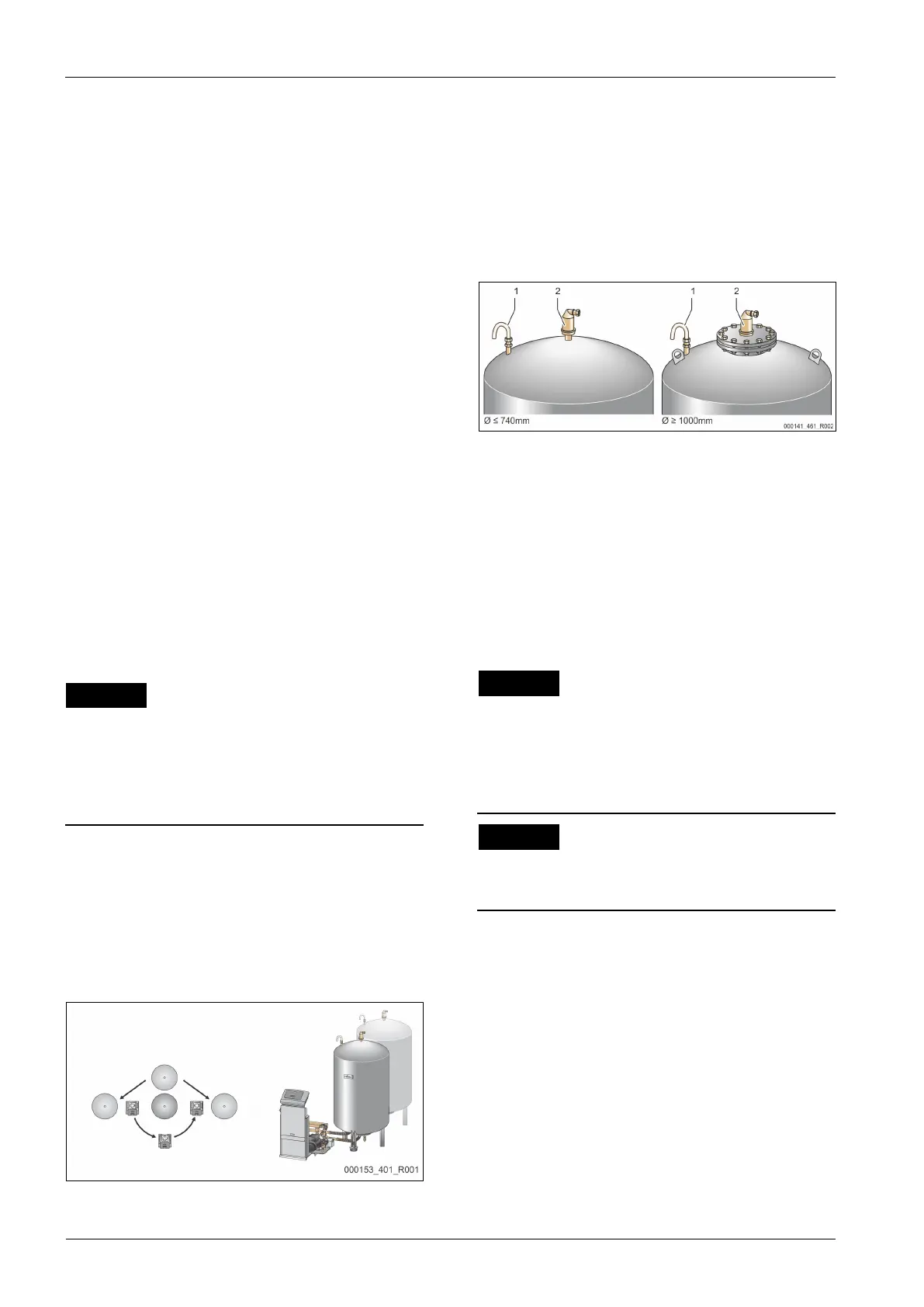

7.3.2 Säiliöihin liittyvien osien asentaminen
Asennusosat on pakattu foliopussiin ja kiinnitetty astioiden jalustaan.
• Paineentasauskaari (1).
• Reflex Exvoid ja eteen kytketty takaiskuventtiili (2)
• Punnituskenno "LIS"
Asennusosille on suoritettava seuraavat asennustyöt:
1. Asenna Reflex Exvoid (2) kulloisenkin astian liitäntään.
2. Irrota suojakorkki takaiskuventtiilistä.
3. Asenna astioihin paineentasauskaari (1) ilmanvaihtoa ja ilmanpoistoa
varten kiristysrenkaallisen kierreliitännän avulla.
Huomautus!
Asenna punnituskenno "LIS" vasta perussäiliön lopullisen asennuksen
jälkeen, 7.3.3 "Säiliöiden asentaminen", 432.
Huomautus!
Älä sulje tulo
- ja poistoilmaa, jos haluat laitteiston toimivan
7.3.3 Säiliöiden asentaminen
Virheellisen asennuksen aiheuttamat vauriot
letkujen/putkien liitäntöjen tai laitteiston muiden laitteiden asennuksessa
voivat kohdistaa laitteeseen lisäkuormitusta.
• Putkijohdot on liitettävä ja asennettava niin, ettei niihin kohdistu
voimaa, vääntövoimaa tai tärinää.
• Huolehdi tarvittaessa putkien tai laitteiden tukemisesta.
• Mahdollisten kysymysten yhteydessä käänny Reflexin
myynninjälkeisen huoltopalvelun puoleen.
Laitteiden vaurioituminen pumpun kuivakäynnin vuoksi.
Pumpun virheellinen käyttö aiheuttaa pumpun kuivakäynnin vaaran.
• Ylivuotokerääjän ja pumpun liitännät eivät saa vaihtua keskenään.
• Varmista, että pumppu liitetään oikein perussäiliöön.
