— Svenska Variomat Touch — 09.09.2022-Rev. C
1 Värmegenerator
2 Tryckexpansionskärl ”MAG”
3 Baskärl
4 Styrenhet
5 Reflex Fillset
WC Eftermatningsledning
PIS Tryckomvandlare
WV Magnetventil för eftermatningen
EC Avgasningsledning
• För det gasrika vatten från anläggningen.
• För det avgasade vattnet till anläggningen.
LIS Nivåmätning
Enpanneanläggning ≤ 350 kW, vattentemperatur < 100 °C.
• Förkoppla Reflex Fillset med integrerad systemskiljare vid en
eftermatning med tappvatten.
• Om inget Reflex Fillset förkopplas ska en smutsfälla ”ST” med en
filtermaskstorlek ≥ 0,25 mm användas.
Obs!
Eftermatningsvattnets kvalitet måste uppfylla gällande
bestämmelser, t.ex. VDI
2035.
Om kvaliteten inte uppnås kan Reflex Fillsoft användas för att
avhärda eftermatningsvattnet från tappvattennätet.

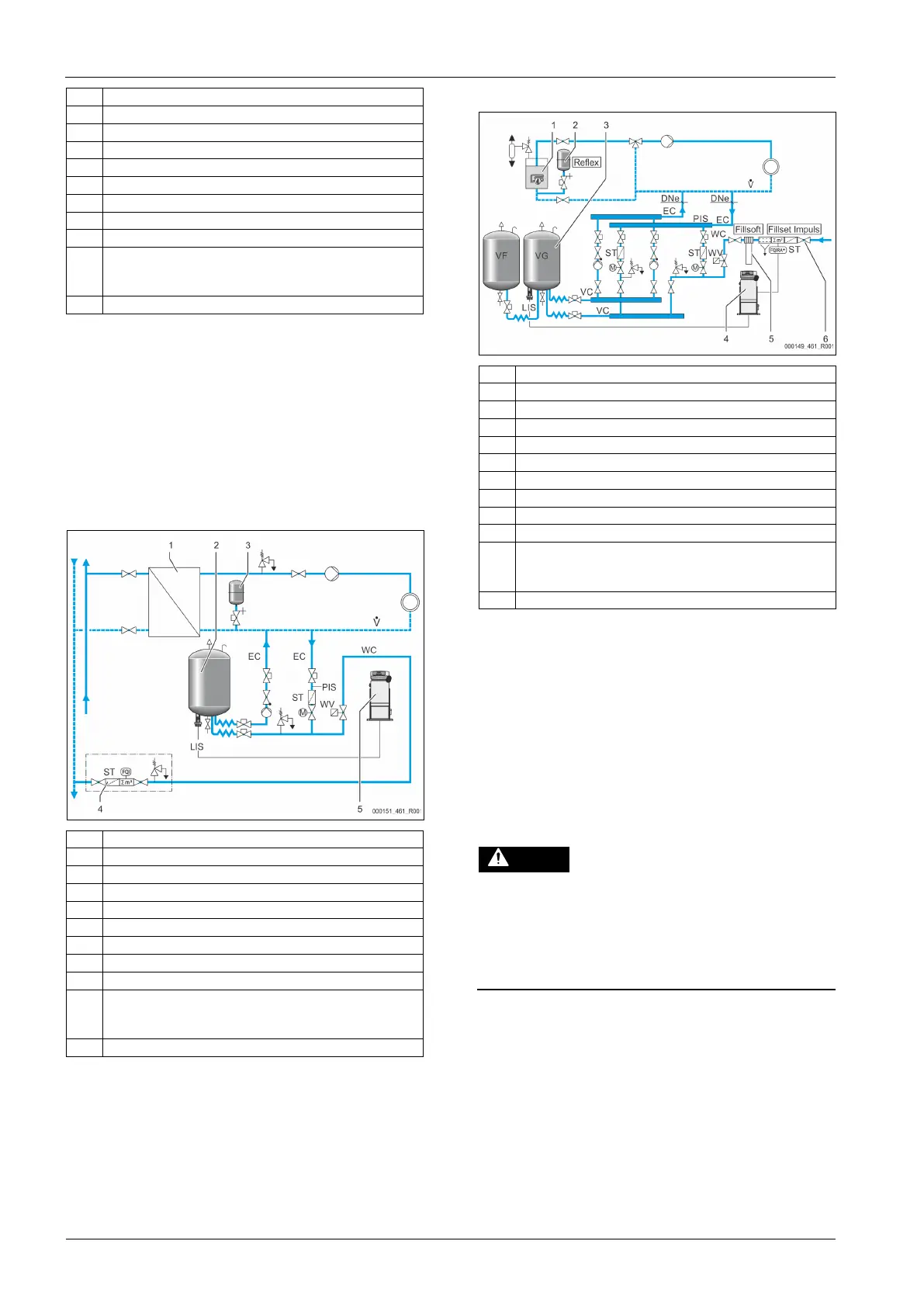

7.4.1.2 Användning i en husstation för fjärrvärme
1 Fjärrvärmecentral
2 Baskärl
3 Tryckexpansionskärl ”MAG”
4 Eftermatningsenhet på platsen
5 Styrenhet
WC Eftermatningsledning
PIS Tryckomvandlare
Magnetventil för eftermatningen
ST Smutsfälla
EC Avgasningsledning
• För det gasrika vatten från anläggningen.
• För det avgasade vattnet till anläggningen.
LIS Nivåmätning
Fjärrvärmevatten är särskilt lämpligt som eftermatningsvatten.
• Vattenberedningen kan bortfalla.
• Använd en smutsfälla ”ST” med en filtermaskstorlek på ≥ 0,25 mm för
eftermatningen.
Obs!
Du behöver ett medgivande från fjärrvärmevattnets leverantör.
7.4.1.3 Användning i en anläggning med central returledningsinblandning
1 Värmegenerator
2 Tryckexpansionskärl ”MAG”
3 Baskärl
5 Reflex Fillsoft
6 Fillset Impuls
WC Eftermatningsledning
PIS Tryckomvandlare
WV Magnetventil för eftermatningen
ST Smutsfälla
EC Avgasningsledning
• För det gasrika vatten från anläggningen.
• För det avgasade vattnet till anläggningen.
LIS Nivåmätning
Eftermatning med vatten via en avhärdningsanläggning.
• Anslut alltid enheten i huvudflödet ”V” så att avgasning av
anläggningsvattnet säkerställs. För en central returledningsinblandning
eller för hydrauliska flödesutjämnare är detta anläggningssidan.
Värmegeneratorns panna får en enskild säkring.
• Använd Fillset Impuls vid en utrustning med Reflex Fillsoft
avhärdningsanläggningar.
– Styrningen utvärderar eftermatningsmängden och signalerar
nödvändigt byte av avhärdningspatroner.
Obs!
Eftermatningsvattnets kvalitet måste uppfylla gällande
bestämmelser, t.ex. VDI 2035.
7.5 Elanslutning
Risk för livsfarliga personskador pga. elstöt.
Risk för livsfarliga personskador vid kontakt med strömförande delar.
• Se till så att matningen till enheten är spänningslös och säkrad mot
återinkoppling.
• Se till så att obehöriga inte kan slå på anläggningen.
• Se till så att monteringsarbeten på enhetens elanslutning bara utförs
av behörig elektriker enligt gällande lokala elektrotekniska
För elanslutningen skiljer man på en anslutningsdel och en manöverdel.
