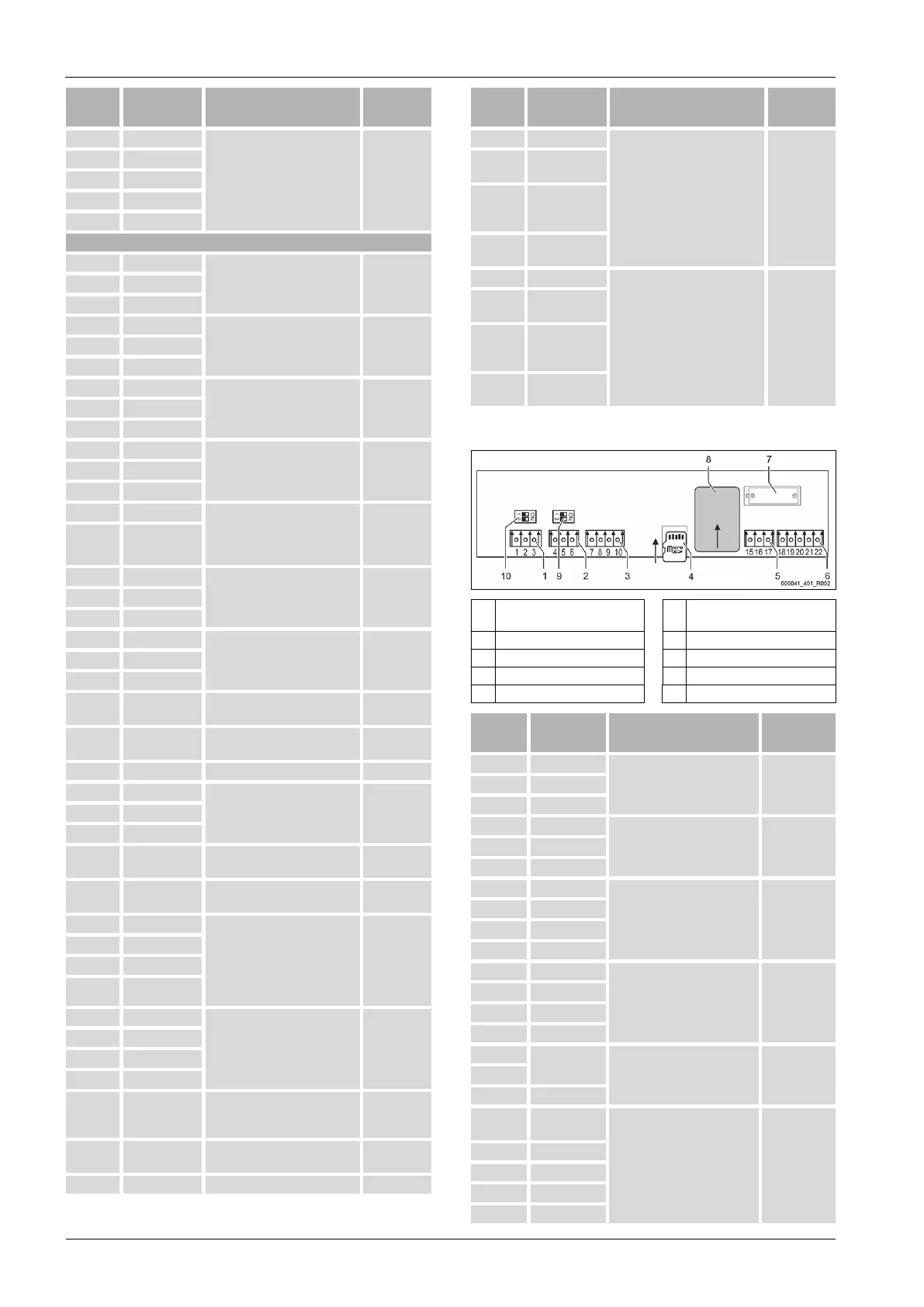

Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Montaggio
134
— Italiano Variomat Touch — 09.09.2022-Rev. C
Numero
morsetto
Segnale
Funzione
Cablaggio
X0/1 L1
Alimentazione 400 V,
max 20 A
(solo per Variomat Giga e
Variomat 140)
in sede
d'opera
X0/2 L2
X0/3 L3
X0/4 N
X0/6 PE
Scheda
1 PE
Alimentazione di tensione in fabbrica 2 N
3 L
4 Y1
Elettrovalvola per il rabbocco
WV
in fabbrica 5 N
6 PE
7 Y2
Valvola di troppo pieno PV 1
(valvola a sfera motorizzata o
elettrovalvola)
--
8
N
9 PE
10 Y3
Valvola di troppo pieno PV 2
(valvola a sfera motorizzata o
elettrovalvola)
--- 11 N
12 PE
13
Messaggio protezione contro il
funzionamento a secco (a
potenziale zero)
Max 230 V, 2 A
in sede
d'opera,
optional
14
15 M1
Pompa PU 1 in fabbrica 16 N
17 PE
18 M2
Pompa PU 2 in fabbrica
19
N
20 PE
21 FB1
Monitoraggio della tensione
pompa 1
in fabbrica
22a FB2a
Monitoraggio della tensione
pompa 2
in fabbrica
22b FB2b --- ---
23 NC
Messaggio cumulativo (a
potenziale zero)
Max 230 V, 2 A
in sede
d'opera,
optional
24 COM
25 NO
27 M1
Spina piatta per alimentazione
pompa 1
in fabbrica
31 M2
Spina piatta per alimentazione
pompa 2
in fabbrica
35 +18 V (blu)
Ingresso analogico misurazione
del livello LIS
sul vaso di base
Cavo: in
fabbrica;
connettore
del sensore:
in sede
d’opera
36 GND
37 AE (marrone)
38 PE (schermo)
39 +18 V (blu)
Ingresso analogico della
pressione PIS
sul vaso di base
in sede
d'opera,
optional
40 GND
41 AE (marrone)
42 PE (schermo)
43 +24 V
Ingressi digitali
in sede
d'opera,
optional
44 E1
E1: Contatore d'acqua a
contatto
in fabbrica
45 E2 E2: Interruttore mancanza acqua ---
Numero
morsetto
Segnale
Funzione
Cablaggio
51 GND
Valvola di troppo pieno PV 2
(valvola a sfera motorizzata),
solo su VS 2-2
in fabbrica
52
+24 V
(alimentazione)
53
0 - 10 V
(grandezza
regolante)
54
0 - 10 V
(riscontro)
55
GND
Valvola di troppo pieno PV 1
(valvola a sfera motorizzata)
in fabbrica
56
+24 V
(alimentazione)
57
0 - 10 V
(grandezza
regolante)
58
0 - 10 V
(riscontro)
7.5.3 Schema dei morsetti parte di servizio
1 Interfaccia RS-485 6
Uscite analogiche per
pressione e livello
2 Interfaccia RS-485 7 Vano batteria
3 Interfaccia IO 8 Modulo AnyBus slot
4 Scheda micro SD 9 Interruttori DIP 2
5 Alimentazione 10 V 10 Interruttori DIP 1
Numero
morsetto
Segnale
Funzione
Cablaggio
1 A
Interfaccia RS-485
S1 collegamento in rete
In sede
d'opera
2 B
3 GND S1
4 A
Interfaccia RS-485
Moduli S2: Modulo di
estensione o comunicazione
In sede
d'opera
5 B
6 GND S2
7 +5 V
Interfaccia IO: interfaccia verso
la scheda madre
In fabbrica
8 R × D
9 T × D
10 GND IO1
11 +5V
--- ---
12 RxD
13 TxD
14 GND IO2
15
10 V~
Alimentazione 10 V In fabbrica 16
17 FE
18
Y2PE
(schermo)
Uscite analogiche: pressione e
livello
Standard 4 – 20 mA
In sede
d'opera
19 Pressione
20 GNDA
21 Livello
22 GNDA
