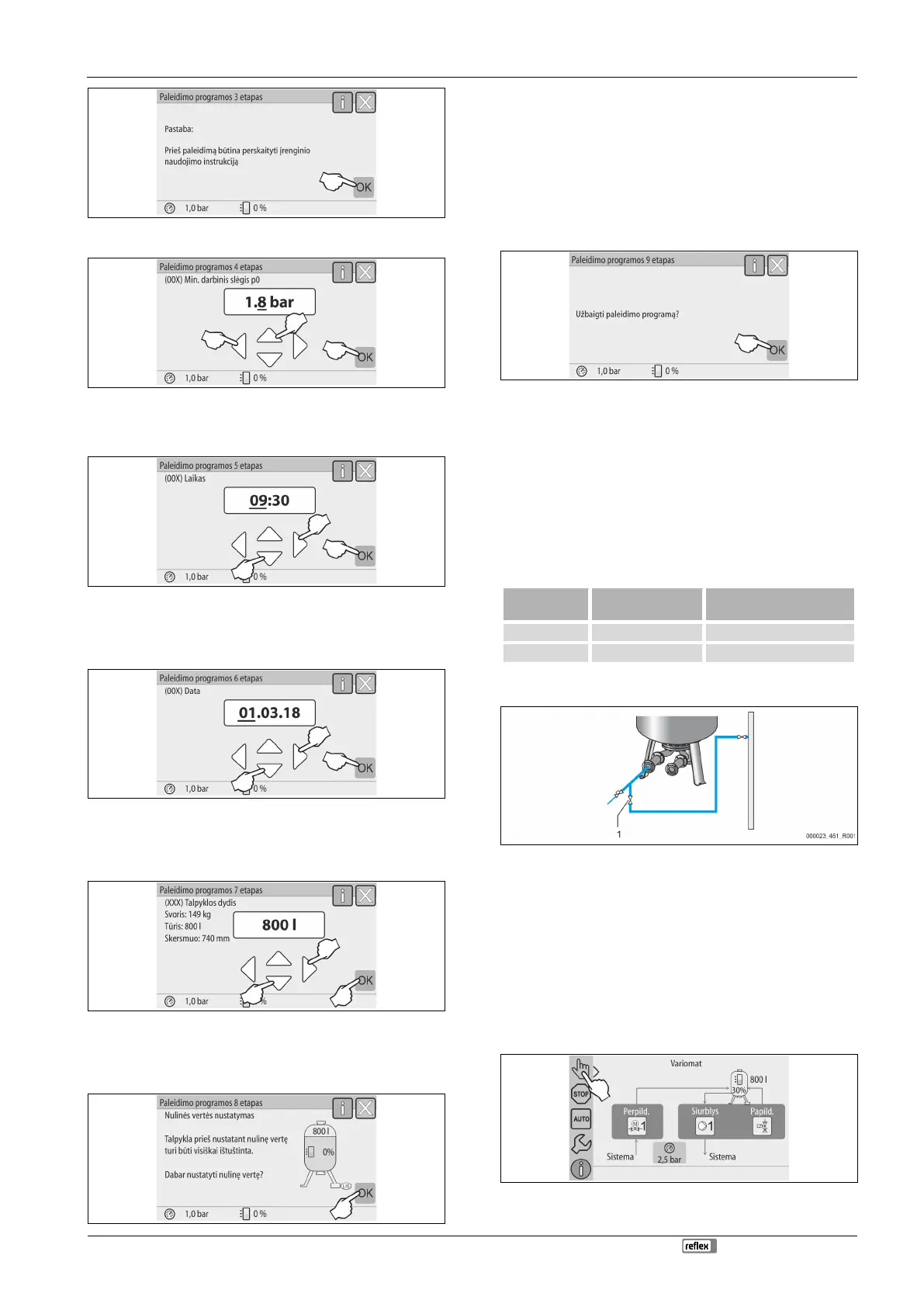

Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Pirmosios eksp
loatacijos pradžia
Variomat Touch — 09.09.2022-Rev. C Lietuvių k. —
277
3. Prieš eksploatavimo pradžią perskaitykite naudojimo instrukciją ir
patikrinkite, ar montavimas atliktas tinkamai.
4. Pasirinkite apskaičiuotą mažiausiąjį darbinį slėgį ir patvirtinkite įvestį
mygtuku „OK“ (gerai).
– Mažiausiojo darbinio slėgio apskaičiavimas aprašytas  8.2
"„Variomat“ perjungimo vertės",  276.
5. Nustatykite laiką. – Įvykus klaidai, laikas įrašomas valdymo sistemos
klaidų atmintinėje.
– Mygtukais su rodyklėmis kairėn ir dešinėn pasirinkite rodomą vertę.
– Mygtukais su rodyklėmis aukštyn ir žemyn rodomą vertę pakeiskite.
– Įvestis patvirtinkite mygtuku „OK“ (gerai).
6. Nustatykite datą. – Įvykus klaidai, data įrašoma valdymo sistemos klaidų
atmintinėje.
– Mygtukais su rodyklėmis kairėn ir dešinėn pasirinkite rodomą vertę.
– Mygtukais su rodyklėmis aukštyn ir žemyn rodomą vertę pakeiskite.
– Įvestis patvirtinkite mygtuku „OK“ (gerai).
7. Pasirinkite pagrindinio indo dydį.
– Mygtukais su rodyklėmis viršun ir žemyn vertę pakeiskite
– Įvestis patvirtinkite mygtuku „OK“ (gerai).
– Pagrindinio indo duomenis rasite parametrų lentelėje arba  6
"Techniniai duomenys",  269.
– Valdymo sistema tikrina, ar lygio matavimo signalas sutampa su
nurodytais pagrindinio indo dydžiais. Tam pagrindinis indas turi
būti visiškai ištuštintas,  7.3.6 "Svorio matavimo elemento
montavimas",  272.
8. Patvirtinkite mygtuku „OK“ (gerai).
– Nustatoma nulinė vertė.
– Jei nulinės vertės nustatyti nepavyko, įrenginio pradėti
eksploatuoti negalima. Tokiu atveju informuokite klientų
aptarnavimo tarnybą,  13.1 "„Reflex“ klientų priežiūros tarnyba",
 285.
9. Norėdami užbaigti paleidimo programą, paspauskite mygtuką „OK“
(gerai).

Pastaba!
Sėkmingai pasibaigus paleidimo programai įsijungia sustabdymo
režimas. Automatinio režimo dar neperjunkite.
8.4 Vandens pripylimas į indus
Įrenginiams galioja toliau nurodyti duomenys.
• Valdymo blokas su pagrindiniu indu.
• Valdymo blokas su pagrindiniu indu ir papildomu indu.
• Valdymo blokas su pagrindiniu indu ir keletu papildomų indų.
Sistema Sistemos temperatūra
Pagrindinio indo pripildymo
lygis
Šildymo įranga
≥ 50 °C (122° F)
apie 30 %
Vėsinimo įranga < 50 °C (122° F) apie 50 %
8.4.1 Pildymas žarna
Kai automatinio papildymo įranga dar neprijungta, į pagrindinį indą vandens
įpilkite per žarną.
• Paimkite vandens pripildytą žarną, iš kurios pašalintas oras.
• Šią žarną sujunkite su išoriniu vandens tiekimo tinklu ir pagrindinio indo
pildymo ir tuštinimo čiaupu „FD“ (1).
• Patikrinkite, ar atidaryti uždarymo čiaupai tarp valdymo bloko ir
pagrindinio indo (gamykloje būna sumontuoti atidaryti).
• Į pagrindinį indą pilkite vandens, kol pasieksite pripildymo lygį.
8.4.2 Pildymas per papildymo įrangos magnetinį vožtuvą
1. Mygtuku „Handbetrieb“ (rankinis režimas) perjunkite įrenginio rankinį
režimą.
