Variomat Touch — 09.09.2022-Rev. C
Italiano —
Prima della rimessa in servizio avviare le pompe agendo con un cacciavite sulla
ventola del motore della stessa.
Avvertenza!
Per evitare il blocco delle pompe, durante l'esercizio è previsto un
avviamento forzato della stessa dopo 24 ore di fermo.
10 Unità di controllo

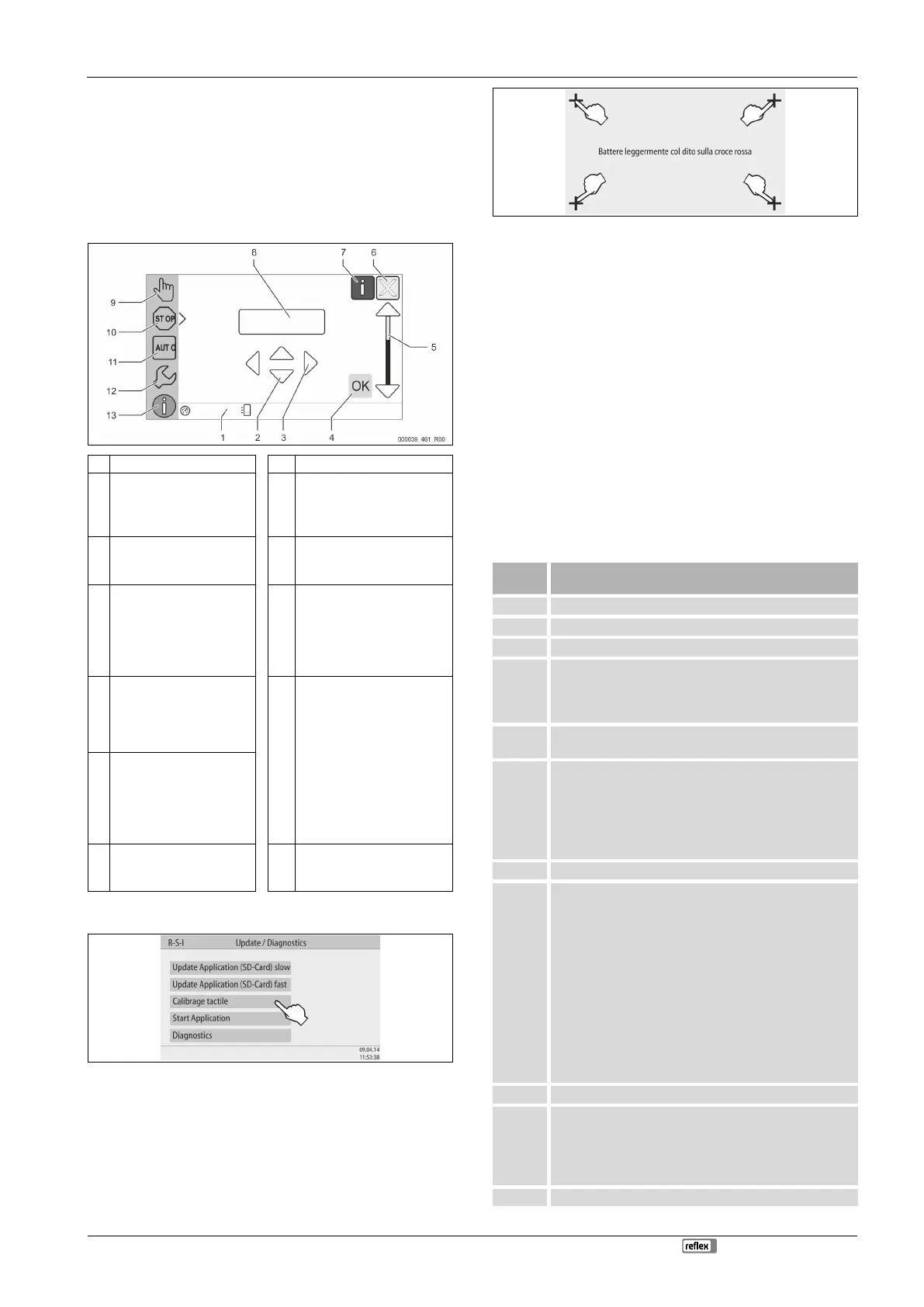

10.1 Uso del pannello di comando
1 Riga dei messaggi 8 Valore indicato
2
Pulsanti di scorrimento
"▼"/"▲"
• Consentono di regolare
cifre.
9 Pulsante "Modalità manuale"
• Consente verifiche di
funzionamento.
3
Pulsanti ""/""
• Consentono di
selezionare cifre.
10 Pulsante "Modalità di arresto"
• Consente la messa in
servizio.
4 Pulsante "OK"
• Consente di
confermare/accettare
l'immissione.
• Consente di continuare
a sfogliare il menu.
11 Pulsante "Modalità automatica"
• Consente di attivare
l'esercizio continuo.
5
Barra di scorrimento "in
alto"/"in basso"
• Consente lo "scrolling",
cioè lo scorrimento del
menu.
12 Pulsante "Menu Setup"
• Consente l'impostazione
di parametri.
• Memoria dei guasti.
• Memoria dei parametri.
• Impostazioni display.
• Informazioni sul vaso di
base.
• Informazioni sulla
versione software.
6 Pulsante “Indietro”
• Consente di annullare
l'operazione.
• Consente di tornare
indietro fino al menu
principale.
7 Pulsante "Mostra guida"
• Consente di visualizzare
la guida.
13 Pulsante "Menu Info"
• Consente di visualizzare
informazioni generali.
10.2 Calibratura del touch screen
Quando, azionando i pulsanti desiderati, il relativo comando non viene
correttamente eseguito, è possibile calibrare il touch screen.
1. Spegnere l'apparecchio dall'interruttore principale.
2. Toccare il pannello touch col dito in modo duraturo.
3. Attivare l'interruttore principale, continuando a toccare il pannello touch.
– All'avvio del programma, l'unità di controllo passa in automatico alla
funzione "Update/Diagnostics".
4. Battere leggermente col dito sul pulsante "Calibrazione touch".
5. Battere leggermente col dito in successione sulle croci mostrate sul touch
screen.
6. Spegnere e poi riaccendere l'apparecchio dall'interruttore principale.
Il touch screen è completamente calibrato.
10.3 Esecuzione di impostazioni nell'unità di controllo
Le impostazioni nell'unità di controllo si possono eseguire indipendentemente
dalla modalità operativa di volta in volta selezionata e attiva.
10.3.1 Menu del cliente
10.3.1.1 Panoramica del menu Cliente
Il menu Cliente consente di correggere o richiamare i valori specifici
dell'impianto. Alla prima messa in servizio è necessario innanzi tutto adeguare le
impostazioni di fabbrica alle condizioni specifiche dell'impianto.
Avvertenza!
Per la descrizione della conduzione dell'apparecchio,
10.1 "Uso del
pannello di comando", 139.
Alle impostazioni possibili è assegnato un codice PM a tre cifre
001 Consente di selezionare la lingua
002 Consente di impostare l'ora
003 Consente di impostare la data
Consente di eseguire la taratura a zero
– Il vaso di base deve essere vuoto
– Viene verificato se il segnale del dispositivo di misurazione
del livello è plausibile con il vaso di base scelto.
005 Consente di impostare la pressione di esercizio minima P
0
, 8.2
"Punti di commutazione Variomat", 135.
Degasaggio >
010 • Programma di degasaggio
– Nessun degasaggio
– Degasaggio continuo
– Degasaggio periodico
– Degasaggio del prodotto di coda
011 • Tempo degas. continuo
Rabbocco >
023 • Tempo max rabbocco …min
024 • Max cicli di rabbocco … /2 h
027 • Con contatore d'acqua "Sì/No"
– se "Sì", proseguire al codice 028
– se "No", proseguire al codice 007
028 • Quantità rabbocco (reset) "Sì/No"
– se "Sì", tornare al valore "0"
029 • Max quantità rabbocco ... l
030 • Con addolcimento "Sì/No"
– se "Sì", proseguire al codice 031
– se "No", proseguire al codice 007
007 Intervallo di manutenzione… mesi
008 Contatto pot. zero
– Selezione messaggi: vengono mostrati solo i messaggi
contrassegnati con "√".
– Tutti i messaggi: vengono mostrati tutti i messaggi.
015 Modificare i dati remoti "Sì/No"
