Расчет P
0,
8.2 "Точки переключения Variomat", 463.
Условный проход соединения «DN» действителен для длины
расширительной линии до 10 м. При большей длине размер
следует увеличить. Подключение должно осуществляться в
основном потоке «V» системы. Если смотреть в направлении потока
системы, то расширительная линия с газонасыщенной водой
должна подключаться перед линией с деаэрированной водой.
Избегайте попадания крупных загрязнений и, тем самым,
перегрузки грязеуловителя «ST». Подключайте расширительные
линии «EC» согласно показанным рядом вариантам монтажа.
Тип
Минимальное рабочее
давление p
0
(бар)
-1 X --- ---
-2/35 X --- ---
-2 ≤ 3,5 --- X ---
воды в точке подключения расширительных
«EC» должна находиться в диапазоне 0 - 70 °C.
промежуточных резервуаров не
рабочий диапазон. В случае прохождения
во время фазы деаэрации не будет обеспечиваться
7.3.4.2 Линия подпитки
Если к устройству не подключается система автоматической
подпитки, закройте присоединение линии подпитки «WC»
заглушкой R ½.
• Для обеспечения защиты устройства от повреждения
необходимо предусмотреть ручную подпитку водой.
• Перед клапаном подпитки (вблизи него) необходимо
установить как минимум один грязеуловитель «ST» с размером
ячейки ≤ 0,25 мм.
• Смонтируйте короткий трубопровод между
грязеуловителем «ST» и электромагнитным клапаном
подпитки.
статическое давление превышает 6 бар, в линии
«WC» должен быть смонтирован редуктор
.
случае подпитки из сети питьевого водоснабжения при
должна быть смонтирована система Reflex
для линии подпитки «WC», 4.6 "Опциональное
", 451.
Системы подпитки Reflex, например Reflex Fillset,
рассчитаны на объем подпитки < 1 м³/ч.

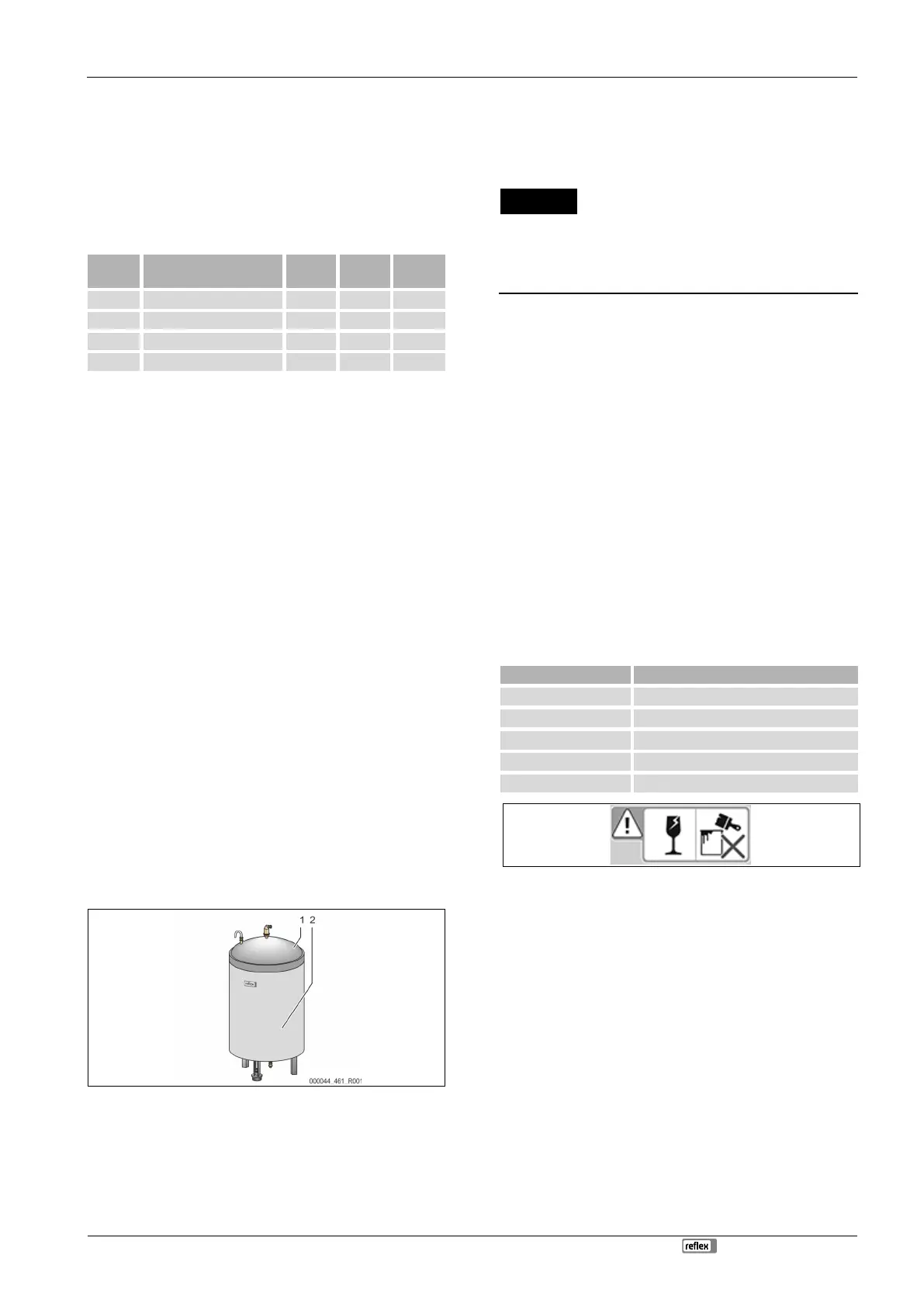

7.3.5 Монтаж теплоизоляции
Уложите опциональную теплоизоляцию (2) на основном
резервуаре (1) и закройте изоляцию застежкой.
отопительных системах изолируйте основной резервуар
расширительные линии «EC» от потерь тепла.
Для крышки основного резервуара, а также для
дополнительного резервуара теплоизоляция не
случае образования конденсата смонтировать
теплоизоляцию на месте эксплуатации.
7.3.6 Монтаж весоизмерительного датчика
Повреждение
месдозы
при
неквалифицированном
монтаже
Неквалифицированный монтаж может привести к
повреждению оборудования и ошибкам показаний месдозы
устройства измерения уровня «LIS».
• Соблюдать указания по монтажу месдозы.
Устройство измерения уровня «LIS» работает с месдозой.
Монтируйте ее, когда основной резервуар уже находится в
окончательном положении, 7.3.3 "Размещение резервуаров", 457.
Необходимо учитывать следующее:
• Снять транспортировочный фиксатор (брус) на ножке с
основного резервуара.
• Заменить транспортировочный фиксатор месдозой.
– Месдоза в качестве опции может быть закреплена на
ножке основного резервуара с помощью прилагаемых
винтов. Но закрепление не предписано.
• Избегать резких нагрузок на месдозу, например, в ходе
дополнительной выверки резервуара.
• Подключить основной резервуар и первый дополнительный
резервуар гибкими трубопроводами.
– Использовать входящие в комплект поставки
соединительные комплекты, 7.3.3 "Размещение
резервуаров", 457.
• После выверки и полного опорожнения основного резервуара
выполнить установку нуля для уровня наполнения, 8.6
"Настройка системы управления в пользовательском меню",
465.
Ориентировочные
значения для измерения уровня:
200
0 – 4
300 – 500
0 – 10
600 – 1000
0 – 25
1500 – 2000
0 – 60
3000 – 5000
0 – 100
Указание!
Весоизмерительный
датчик чувствителен к скачкам
,
!
7.4 Варианты коммутации и подпитки
7.4.1 Функционирование
Текущий уровень наполнения в основном резервуаре
регистрируется датчиком уровня «LIS» и анализируется в системе
управления. Значение минимального уровня наполнения введено
в пользовательском меню системы управления. При падении
уровня наполнения ниже минимального открывается клапан
подпитки «WV» для заполнения основного резервуара.
комплектования системы подпитки из сети питьевого
компания Reflex предлагает Fillset с
системным разделителем и
систему Fillsoft, 4.6 "Опциональное
