I/O
-modul (valgfrit udvidelsesmodul)
360
— Dansk Variomat Touch — 09.09.2022-Rev. C
Sikring (primær): 0,16 A træge
Ind- /udgange
• 6 potentialfrie relæudgange (skifter)
• 3 digitale indgange 230 V AC
• 3 digitale indgange 24 V AC
• 2 analoge udgange (disse er ikke nødvendige, da de allerede er
indholdt i Control Touch-styringen.)
Interfaces til styring
• RS-485
• 19,2 kbit/s
• Potentialfri
• Tilslutning via stik- eller skrueklemmer
• Protokol RSI-specifik
5.2 Indstillinger
FARE
Livsfare som følge af elektrisk stød!
Livsfarlige kvæstelser som følge af elektrisk stød. Selv om netstikket til
spændingsforsyningen trækkes ud, kan der være en spænding på 230 V på
dele af bundkortet.
• Afbryd styringen til enheden fuldstændigt fra spændingsforsyningen,
før afdækningerne tages af.
• Kontroller, at bundkortet ikke står under spænding.
5.2.1 Indstillinger af slutmodstande i RS-485-net
Eksempler på aktivering eller deaktivering af slutmodstandene i RS-485-net.
• På bundkortet til styringen finder du DIP-kontakt 1 og 2.
• Maksimal længde på 1000 meter for RS-485-forbindelsen

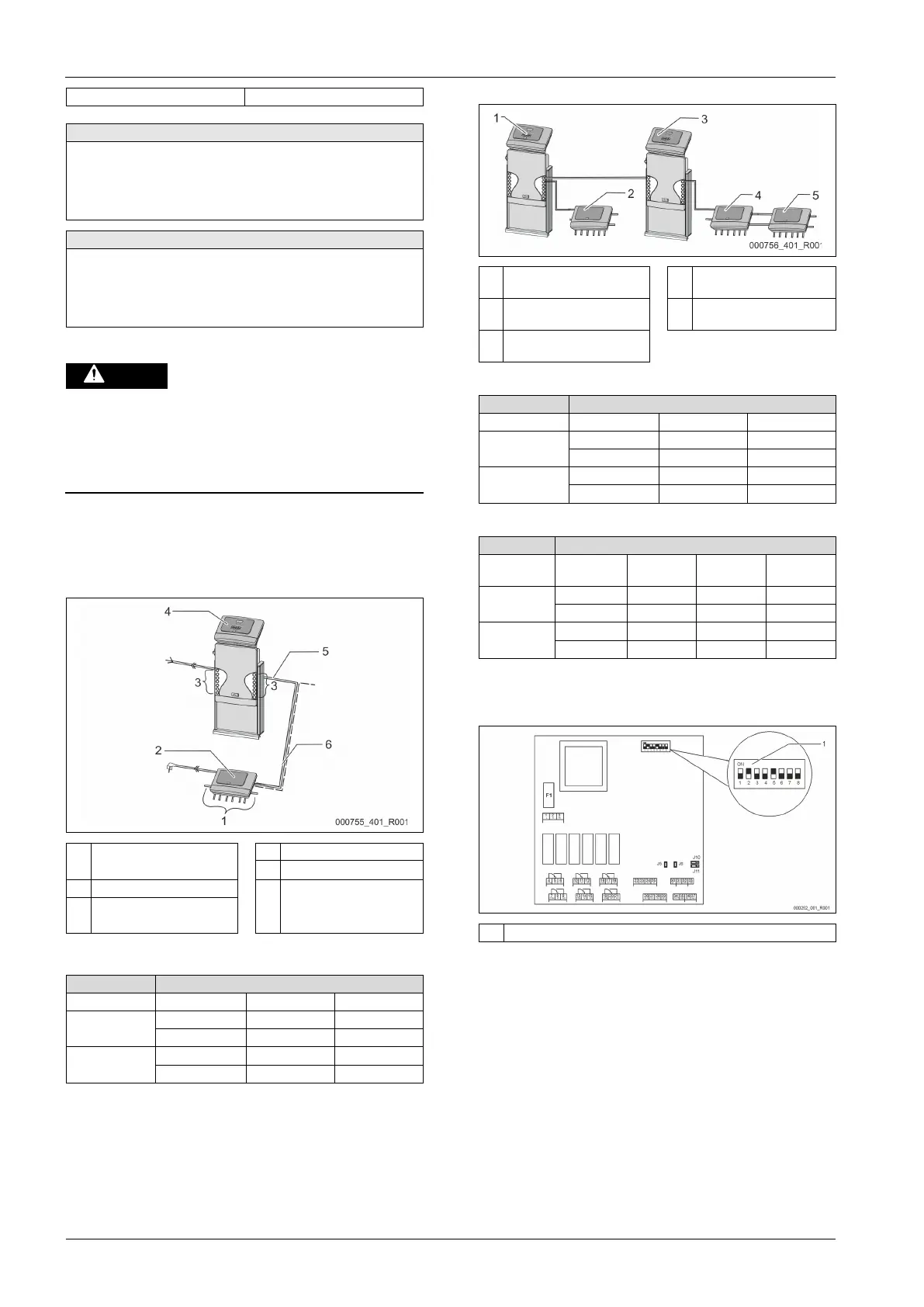

Enhedsstyring med I/O-modul
1 I/O-modulets relæudgange*
• 6 digitale udgange
4 Styring Control Touch
5 RS-485-forbindelse
2 I/O-modul 6 Valgfri RS-485-forbindelse
• Master - slave
• Feltbus
3 Tilslutninger af I/O-ledninger
* De 2 analoge udgange er ikke nødvendige, at der allerede er indeholdt to
analoge udgange i Control Touch-styringen til tryk- og niveaumåling.
Indstillinger af slutmodstande
Jumper / kontakt
Indstillinger I/O-modul Control Touch
Jumper J10
aktiveret X ---
og J11
deaktiveret --- ---
DIP-kontakt 1
aktiveret --- X
og 2
deaktiveret --- ---
Enhedsstyring og I/O-modul i master-slave-funktionen
1
Styring Control Touch i
master-funktionen
4
I/O-modul til slave-
funktionen
2
I/O-modul til master-
funktionen
5 I/O-modul til udvidelse
3
Styring Control Touch i slave-
funktionen
Master-funktion
Indstillinger af slutmodstande
Jumper / kontakt
Indstillinger I/O-modul Control Touch
Jumper J10
aktiveret X ---
og J11
deaktiveret --- ---
DIP-kontakt 1
aktiveret --- X
og 2
deaktiveret --- ---
Slave-funktion
Indstillinger af slutmodstande
Jumper /
kontakt
Indstillinger I/O-modul
I/O-modul til
udvidelse
Control
Touch
Jumper J10
aktiveret --- X ---
og J11
deaktiveret X --- ---
DIP-kontakt 1
aktiveret --- --- X
og 2
deaktiveret --- --- ---
5.2.2 Indstilling af moduladresse
Indstilling af moduladressen på I/O-modulets bundkort
1 DIP-kontakt
DIP-kontaktens position
DIP-kontakt 1 - 4: • Til indstilling af moduladressen
• Variabel indstilling på ON eller OFF
DIP-kontakt 5: • Konstant på position ON
DIP-kontakt 6 - 8: • Til interne testformål
• Under driften på position OFF
Indstil moduladressen med DIP-kontakterne 1 - 4.
Gør som følger:
1. Træk netstikket ud af I/O-modulet.
2. Åbn husdækslet.
3. Indstil DIP-kontakt 1 - 4 på position ON eller Off.
