Reflex Variomat Touch VS 2-1/60 Original Operating Manual

Montaje
86
— Español Variomat Touch — 09.09.2022-Rev. C
Número
de borne
Señal
Función
Cableado
Alimentación
X0/1 L
Alimentación 230 V, máximo
16 A
A cargo del
propietario
X0/2 N
X0/3 PE
X0/1 L1
Alimentación 400 V,
máximo 20 A
(Solo válido para Variomat Giga y
Variomat 140!)
a cargo del
propietario
X0/2 L2
X0/3 L3
X0/4 N
X0/6 PE
Placa electrónica
1 PE
Alimentación de tensión en fábrica 2 N
3 L
4
Y1
Válvula magnética para la
realimentación WV
en fábrica 5 N
6 PE
7 Y2
Válvula de sobrecorriente PV 1
(llave esférica para motor o
válvula magnética)
-- 8 N
9 PE
10 Y3
Válvula de sobrecorriente PV 2
(llave esférica para motor o
válvula magnética)
--- 11 N
12 PE
13
Mensaje protección de marcha
en seco (libre de potencial)
Máx. 230 V, 2 A
a cargo del
propietario,
opcional
14
15
M1
Bomba PU 1 en fábrica 16 N
17 PE
18 M2
Bomba PU 2 en fábrica 19 N
20 PE
21 FB1 Supervisión de tensión bomba 1 en fábrica
22a FB2a Supervisión de tensión bomba 2 en fábrica
22b FB2b --- ---
23 NC
Mensaje colectivo (libre de
potencial)
Máx. 230 V, 2 A
a cargo del
propietario,
opcional
24 COM
25 NO
27 M1
Conector plano para
alimentación bomba 1
en fábrica
31 M2
Conector plano para
alimentación bomba 2
en fábrica
35 +18 V (azul)
Entrada analógica medición del
nivel LIS
en el recipiente básico
Cable: de
fábrica;
Conector
para
sensores: a
cargo del
propietario
36 GND
37 AE (marrón)
38 PE (blindaje)
39 +18 V (azul)
Entrada analógica presión PIS
en el recipiente básico
a cargo del
propietario,
opcional
40 GND
41 AE (marrón)
42 PE (blindaje)
43 +24 V
Entradas digitales
a cargo del
propietario,
opcional
Número
de borne
Señal
Función
Cableado
44 E1
E1: Contador de agua de
contacto
en fábrica
45 E2 E2: Interruptor de falta de agua ---
51
GND
Válvula de sobrecorriente PV 2
(llave esférica para motor), solo
en VS 2-2
en fábrica
52
+24 V
(alimentación)
53
0-10 V
(magnitud de
ajuste)
54
0-10 V
(control de
ejecución)
55
GND
Válvula de sobrecorriente PV 1
(llave esférica para motor)
en fábrica
56
+24 V
(alimentación)
57
0-10 V
(magnitud de
ajuste)
58
0-10 V
(control de
ejecución)

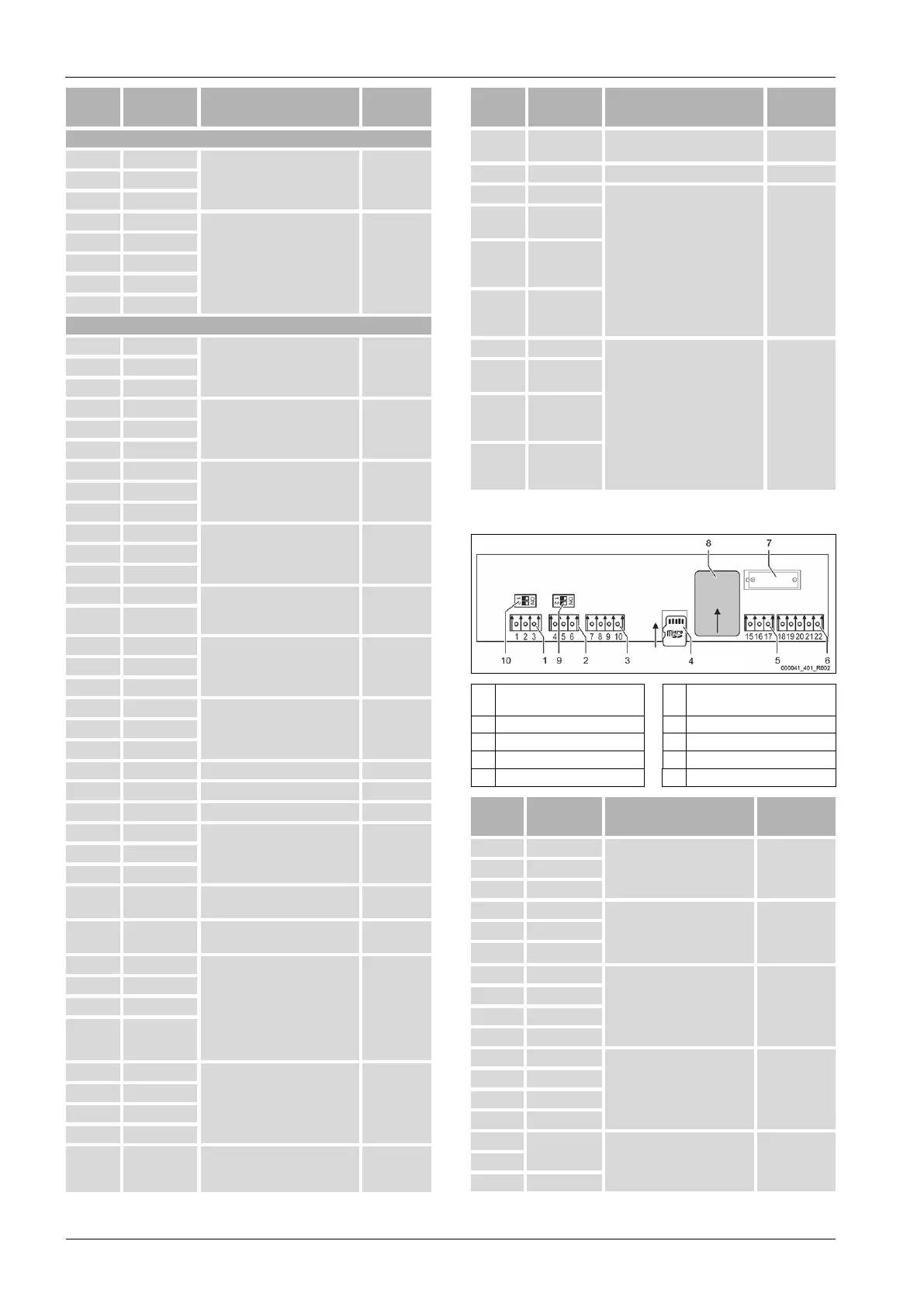

7.5.3 Esquema de bornes elemento de mando
1 Interfaz RS-485 6
Salidas analógicas para
presión y nivel
2 Interfaz RS-485 7 Compartimento de baterías
3 Interfaz de E/S 8 Alojamiento módulo AnyBus
4 Tarjeta micro SD 9 Conmutador DIP 2
5 Alimentación 10 V 10 Conmutador DIP 1
Número
de borne
Señal
Función
Cableado
1
A
Interfaz RS-485
Interconexión en redes S1
A cargo del
propietario
2 B
3 GND S1
4 A Interfaz RS-485
Módulos S2: Módulo de
ampliación o módulo de
comunicación
A cargo del
propietario
5 B
6 GND S2
7 +5 V
Interfaz de E/S: Interfaz para la
placa base
En fábrica
8 R × D
9 T × D
10
GND IO1
11 ---
--- ---
12 ---
13 ---
14 ---
15
10 V~
Alimentación 10 V En fábrica 16
17 FE
