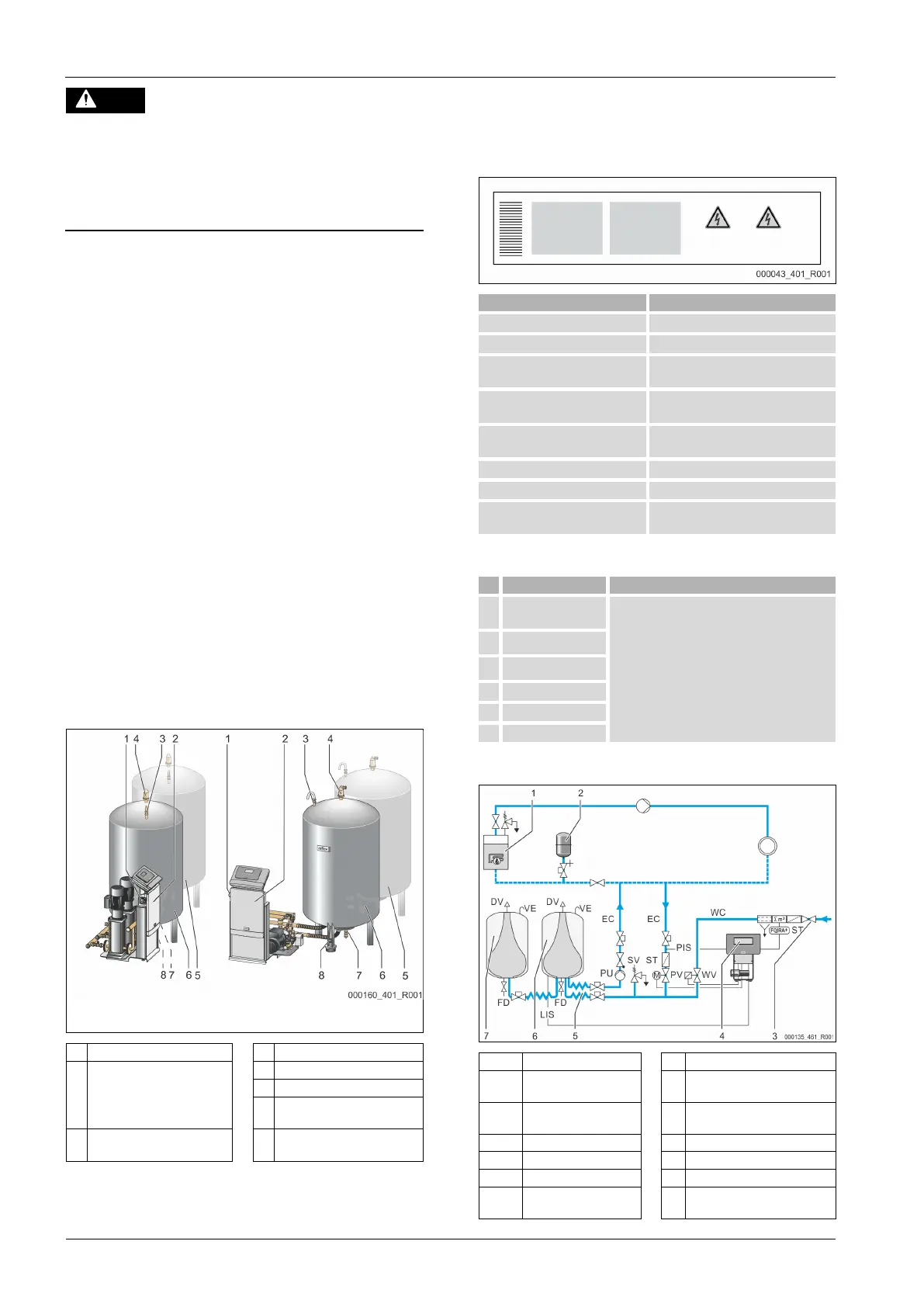

Cihaz açıklaması
Türk Variomat Touch09.09.2022-Rev. C
İKAZ
Basınç altında dışarı çıkan sıvı nedeniyle yaralanma tehlikesi
Bağlantılarda, hatalı montaj, demontaj (sökme işlemi) durumunda veya
bakım çalışmaları sırasında, sıcak suyun veya sıcak buharın basınç altıda
aniden dışarı fışkırdığında yanmalar veya yaralanmalar meydana gelebilir.
Usulüne uygun montaj, sökme ve bakım çalışmalarının yapılması
sağlayın.
Bağlantılarda montaj, sökme ve bakım çalışmaları uygulamadan önce
tesisin basınçsız olduğundan emin olun.
Bilgi!
İşletmeci, sahadaki emniyet valfini monte ederken, dışarı üfleme
sırasında herhangi bir tehlike oluşmayacağını garanti etmelidir.
Bilgi!
2014/68/AB Basınçlı Ekipmanlar Yönetmeliği doğrultusunda su
tarafındaki basınç sınırlaması ve 2014/68/AB Basınçlı Ekipmanlar
Yönetmeliği doğrultusunda sıcaklık sınırlaması güvenlik fonksiyonuna
ilişkin donanım parçaları teslimat kapsamına dahil değildir.
Su tarafındaki basınç ve sıcaklık koruması, işletici tarafından sahada
tesis edilmelidir.
4 Cihaz açıklaması
4.1 Açıklama
Variomat Touch kumandalı ısıtma ve soğutma suyu sistemleri için pompa
kontrollü bir basınç tutma, hava alma ve su takviye
istasyonudur. Variomat temel olarak pompalı ve en az bir genleşme hazneli bir
kumanda ünitesinden oluşur. Genleşme haznesinde bulunan bir membran,
hazneyi bir hava ve bir su bölmesine ayırır. Böylece genleşme suyuna hava
oksijeni girişi önlenir.
Variomat Touch kumandalı aşağıdaki güvenlikleri sağlar:
Basınç tutmak, hava almak ve su takviye etmek için tüm süreçler optimize
edilir.
Basınç tutmanın otomatik su takviyesi kontrol edilmesi sayesinde
hava doğrudan emilmez.
Devridaim suyundaki serbest kabarcıklar nedeniyle sirkülasyon
problemi yok.
Dolum ve takviye suyundan oksijenin alınmasıyla korozyon
hasarının düşürülmesi.
4.2 Genel görünüm
Dokunmatik kumandalı ve iki
pompalı Variomat
Dokunmatik kumandalı ve bir
pompalı Variomat
1 Ana şalter 4 "DV" Gaz tahliye valfi
2 Kumanda ünitesi
Pompa(lar)
"Reflex Control Touch"
kumandası
5 Müteakip hazne "VF"
6 Ana hazne "VF"
7
Doldurma ve boşaltma vanası
"FD"
3
Havalandırma ve hava
tahliyesi "VE"
8 Seviye ölçümü "LIS"
4.3 Tanımlama
4.3.1 Tip levha
Model plakasında üretici, üretim yılı, üretim numarası ve teknik bilgileri
bulabilirsiniz.
Tip plakasındaki yazı
Anlamı
Type
Cihaz tanımı
Serial No. Seri numarası
Min. / max. allowable pressure PS
Müsaade edilen minimum / maksimum
basınç
Max. allowable flow temperature
of system
İzin verilen maksimum sistem giriş
sıcaklığı
Min. / max. working temperature
TS
Min. / maks. işletim sıcaklığı (TS)
Year of manufacture Üretim yılı
Max. system pressure Maks. sistem basıncı
Min. operating pressure set up on
site
Minimum işletme basıncı sahada
ayarlanmıştır
4.3.2 Tip kodu
No.
Tip kodu (örnek)
1
Kumanda ünitesinin
adı
2 Pompa sayısı Variomat VS 2-
1,
VG
500 l, VF 500 l
3 Ana hazne "VG" 1 2 3 4 5 6
4 Nominal hacim
5 Müteakip hazne "VF"
6 Nominal hacim
4.4 İşlev
1 Isıtma sistemi WV Su takviye vanası
2
"MAG" basınçlı
genleşme tankı
PIS Basınç sensörü
3 Reflex Fillset Impuls PV
Taşma valfi (motorlu küresel
vana)
4 Kontrol ünitesi PU Pompa (basınç koruma)
5 Hidrolik girişler SV Emniyet valfi
6 Ana tank hava bölmesi EC Genleşme hattı
7
İkincil tank hava
bölmesi
FD Doldurma ve boşaltma vanası
