7.3.6 Montagem da célula de pesagem
ATENÇÃO
Danificação da caixa de medição da pressão devido a montagem incorreta
Danificações, anomalias de funcionamento e medições incorretas da caixa de
medição da pressão para a medição de nível LIS“ devido a montagem
incorreta.
• Observar as instruções de montagem da caixa de medição da pressão.
A medição de nível "LIS" funciona com uma célula de medição de pressão. Esta
deve ser montada quando o vaso primário se encontrar na sua posição definitiva,
7.3.3 "Montagem dos depósitos", 106. Observar as seguintes instruções:
• Remover a segurança de transporte (barrote de madeira) do pé do vaso
primário.
• Substituir a segurança de transporte pela célula de medição de pressão.
– Opcionalmente, a célula de medição de pressão pode ser fixada no
pé do vaso primário, usando os parafusos fornecidos para o efeito.
No entanto, a fixação não é obrigatória.
– Evitar cargas bruscas na célula de medição de pressão provocadas, p. ex.,
pelo alinhamento posterior do vaso.
• Ligar o vaso primário e o primeiro vaso secundário com tubagens de
ligação flexíveis.
– Utilizar os conjuntos de ligação fornecidos com o equipamento,
7.3.3 "Montagem dos depósitos", 106.
• Realizar uma calibração do nível de enchimento quando o vaso primário
estiver alinhado e totalmente vazio, 8.6 "Parametrizar o comando no
menu do cliente", 113.
Valores de referência para as medições de nível:
200 l 0 – 4 bar
300 – 500 l 0 – 10 bar
600 – 1000 l 0 – 25 bar
1500 – 2000 l 0 – 60 bar
3000 – 5000 l 0 – 100 bar
Nota!
A célula de pesagem não é
resistente a golpes de aríete e não pode ser
7.4 Variantes de comutação e de realimentação
7.4.1 Função
O nível de enchimento no depósito base é registado pelo sensor de nível "LIS" e
avaliado na unidade de comando. O valor do nível de enchimento mínimo está
inserido no menu do cliente da unidade de comando. No caso de o nível mínimo
de enchimento não ser atingido, a válvula de realimentação “WV“ abre e enche o
depósito base.
Nota!
Para completar a realimentação a partir da rede de ág
ua potável, a
Reflex disponibiliza o Fillset com separador de sistema integrado e o
sistema de descalcificação "Fillsoft,
4.6 "Equipamento opcional",

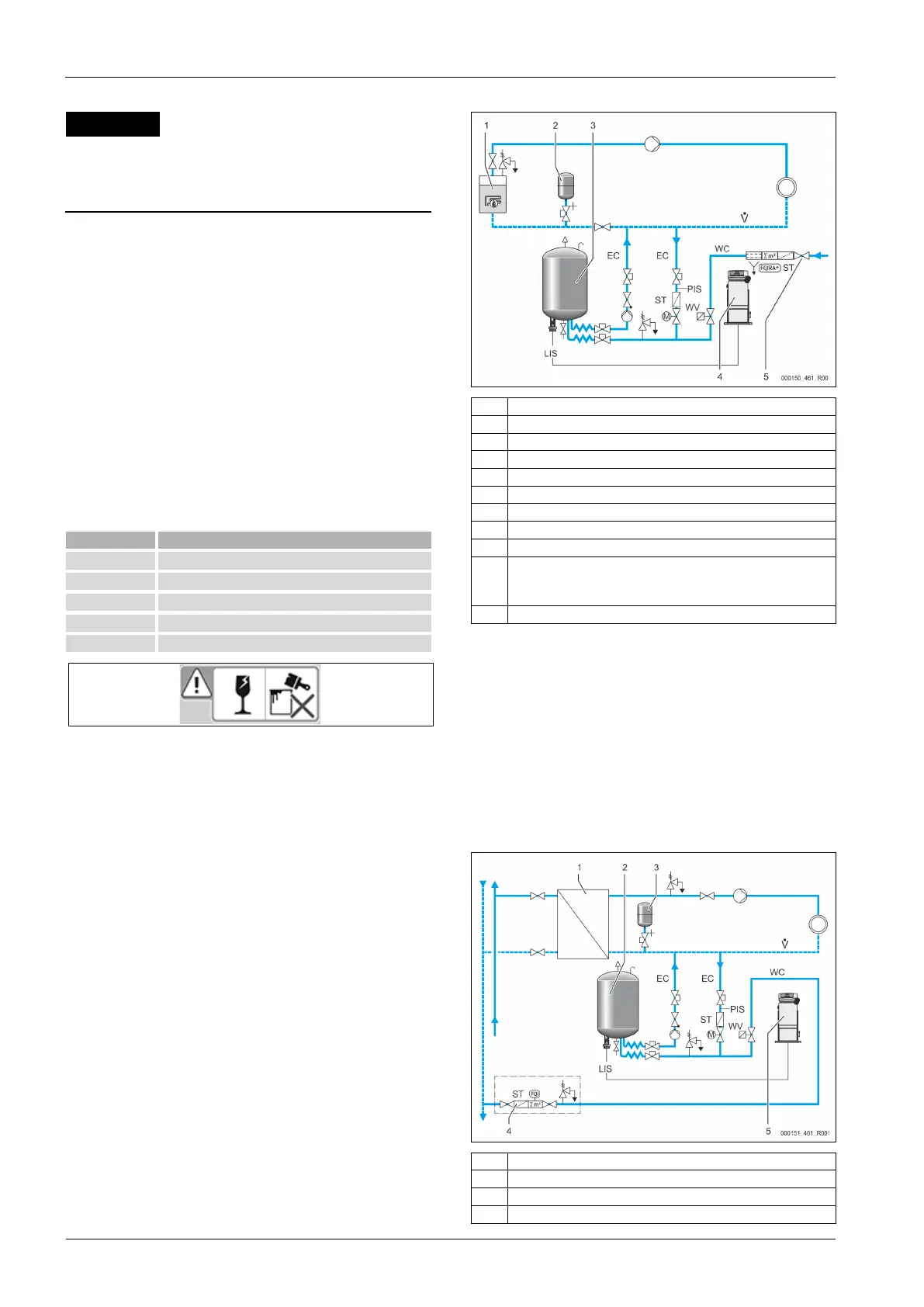

7.4.1.1 Utilização numa instalação de caldeira única
1 Gerador de calor
2 Vaso de expansão "MAG"
3 Vaso básico
4 Unidade de comando
5 Reflex Fillset
ST Filtro de sujidade
WC Tubagem de realimentação
PIS Transdutor de pressão
WV Eletroválvula para a realimentação
EC Tubagem de desgaseificação
• Para a água rica em gás vinda da instalação.
• Para a água desgaseificada fornecida à instalação.
LIS Medição do nível
Sistema de caldeira única ≤ 350 kW, temperatura da água < 100 °C.
• Se a realimentação for realizada com água potável, ligar a montante o
Fillset da Reflex com separador integrado.
• Se o Fillset da Reflex não for ligado a montante, utilizar um filtro de
sujidade "ST" com uma abertura de malha ≥ 0,25 mm.
Nota!
A qualidade da água de realimentação tem de estar em conformidade
com as normas
aplicáveis, por exemplo, VDI 2035.
Se a qualidade não for suficiente, usar o Fillsoft da Reflex para
descalcificar a água de realimentação proveniente da rede de
7.4.1.2 Utilização numa subestação de aquecimento urbano
1 Subestação de aquecimento urbano
2 Vaso básico
3 Vaso de expansão "MAG"
4 Unidade de realimentação local
