Variomat Touch — 09.09.2022-Rev. C
Slovensky —
EC Odplyňovacie potrubie
• Pre vodu s obsahom plynu zo zariadenia.
• Pre odplynenú vodu k zariadeniu.
LIS Meranie úrovne
Doplňovanie s vodou cez zariadenie na zmäkčenie vody.
• Zapojte prístroj vždy do hlavného objemového prietoku „V“, aby bolo
zabezpečené odplynenie vody zariadení. Pri centrálnom pridávaní
spätného chodu alebo pri hydraulických odbočkách je to strana
zariadení. Kotol výmenníka tepla dostáva samostatné zabezpečenie.
• Používajte pri výbave s Reflex Fillsoft Zmäkčovacie zariadenia Reflex
Fillset Impuls.
– Riadenie vyhodnocuje doplňované množstvo a signalizuje
potrebnú výmenu zmäkčovacích vložiek.
Upozornenie!
Kvalita doplňovanej vody musí zodpovedať platným predpisom, napr.
VDI 2035.
7.5 Elektrická prípojka
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
• Zaistite, aby prívodné vedenie k prístroju bolo zapnuté bez napätia a
bolo zaistené proti znovuzapojeniu.
• Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
• Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa
miestnych platných elektrotechnických predpisov.

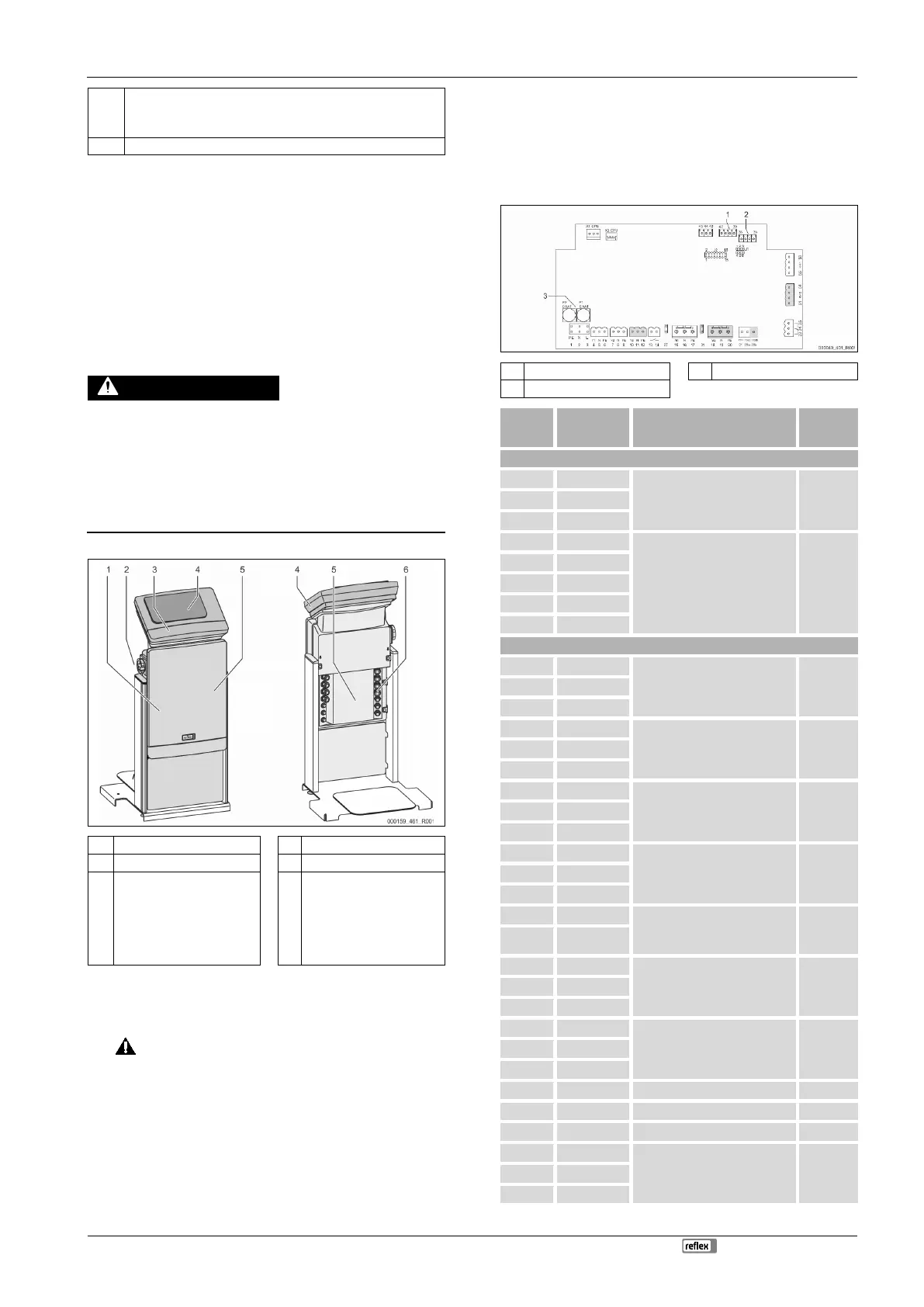

Pri elektrickej prípojke sa rozlišuje medzi prípojnou časťou a ovládacou časťou.
1 Kryt prípojnej časti (sklopný) 4 Touch-riadenie
2 Hlavný vypínač 5 Zadná strana prípojnej časti
3 Kryt ovládacej časti (sklopný)
• RS-485 rozhrania
• Výstupy tlaku a úrovne
6 Káblové priechodky
• Napájanie a
zabezpečenie
• Bezpotenciálové
kontakty
• Prípojka čerpadla „PU“
Nasledujúce popisy platia pre štandardné zariadenia a obmedzujú sa na
potrebné prípojky zo strany konštrukcie.
1. Zapnite zariadenie bez napätia a zaistite proti opätovnému zapnutiu.
2. Odoberte kryty.
NEBEZPEČENSTVO Životu nebezpečné poranenia v dôsledku zásahu
elektrickým prúdom. Na častiach dosky plošných spojov prístroja môže
po vytiahnutí sieťovej zástrčky z napájania byť prítomné elektrické
napätie 230 V. Odpojte pred odobratím krytov riadenie prístroja
kompletne z napájania. Skontrolujte stav bez napätia dosky plošných
spojov.
3. Nasaďte vhodnú káblovú nákrutku pre káblovú priechodku na zadnej
strane prípojnej časti. Napríklad M16 alebo M20.
4. Veďte všetky zavesené káble cez káblovú nákrutky.
5. Pripojte všetky káble podľa svorkových plánov.
– Rešpektujte k zaisteniu zo strany konštrukcie inštalované príkony
prístroja, 6 "Technické údaje", 198.
6. Namontujte kryt.
7. Pripojte sieťovú zástrčku na napájanie 230 V.
8. Zapnite zariadenie.
Elektrická prípojka je zatvorená.
7.5.1 Svorkový plán
7.5.2 Schéma zapojenia Prípojný diel
1 Tlak 3 Poistky
2 Úroveň
Napájanie
X0/1 L
Napájanie 230 V, maximálne 16 A Na mieste X0/2 N
X0/3 PE
X0/1 L1
Napájanie 400 V,
maximálne 20 A
(Platí len pre Variomat Giga a
Variomat 140!)
na mieste
X0/2 L2
X0/3 L3
X0/4 N
X0/6 PE
Doskaplošných spojov
1 PE
Napájacie napätie z výroby 2 N
3 L
4 Y1
Magnetický ventil pre dopĺňanie
WV
z výroby 5 N
6 PE
7 Y2
Prepúšťací ventil PV 1 (guľový
kohút motora alebo magnetický
ventil)
-- 8 N
10 Y3
Prepúšťací ventil PV 2 (guľový
kohút motora alebo magnetický
ventil)
--- 11 N
12 PE
13
Hlásenie Ochrana s chodom na
sucho (bezpotenciálová)
Max. 230 V, 2 A
na mieste,
opcia
14
15 M1
Čerpadlo PU 1 z výroby 16 N
17 PE
18 M2
Čerpadlo PU 2 z výroby 19 N
21 FB1 Monitorovanie napätia Čerpadlo 1 z výroby
22a FB2a Monitorovanie napätia Čerpadlo 2 z výroby
22b FB2b --- ---
23 NC
Hromadné hlásenie
(bezpotenciálové)
Max. 230 V, 2 A
na mieste,
opcia
24 COM
25 NO
